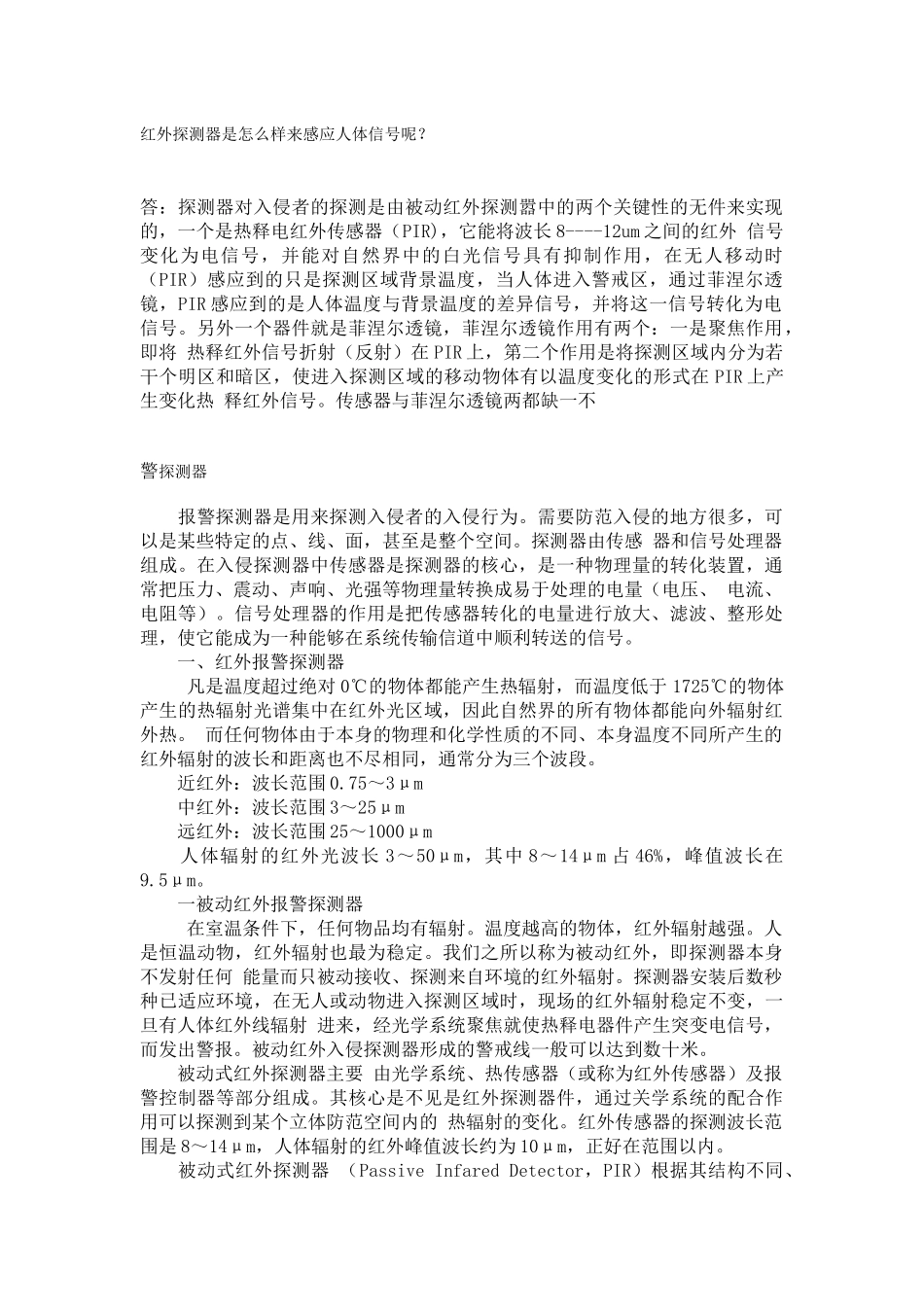

红外探测器是怎么样来感应人体信号呢？答：探测器对入侵者的探测是由被动红外探测嚣中的两个关键性的无件来实现的，一个是热释电红外传感器（PIR)，它能将波长8----12um之间的红外信号变化为电信号，并能对自然界中的白光信号具有抑制作用，在无人移动时（PIR）感应到的只是探测区域背景温度，当人体进入警戒区，通过菲涅尔透镜，PIR感应到的是人体温度与背景温度的差异信号，并将这一信号转化为电信号。另外一个器件就是菲涅尔透镜，菲涅尔透镜作用有两个：一是聚焦作用，即将热释红外信号折射（反射）在PIR上，第二个作用是将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体有以温度变化的形式在PIR上产生变化热释红外信号。传感器与菲涅尔透镜两都缺一不警探测器报警探测器是用来探测入侵者的入侵行为。需要防范入侵的地方很多，可以是某些特定的点、线、面，甚至是整个空间。探测器由传感器和信号处理器组成。在入侵探测器中传感器是探测器的核心，是一种物理量的转化装置，通常把压力、震动、声响、光强等物理量转换成易于处理的电量（电压、电流、电阻等）。信号处理器的作用是把传感器转化的电量进行放大、滤波、整形处理，使它能成为一种能够在系统传输信道中顺利转送的信号。一、红外报警探测器凡是温度超过绝对0℃的物体都能产生热辐射，而温度低于1725℃的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热。而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，通常分为三个波段。近红外：波长范围0.75～3μm中红外：波长范围3～25μm远红外：波长范围25～1000μm人体辐射的红外光波长3～50μm，其中8～14μm占46%，峰值波长在9.5μm。一被动红外报警探测器在室温条件下，任何物品均有辐射。温度越高的物体，红外辐射越强。人是恒温动物，红外辐射也最为稳定。我们之所以称为被动红外，即探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。探测器安装后数秒种已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。被动红外入侵探测器形成的警戒线一般可以达到数十米。被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及报警控制器等部分组成。其核心是不见是红外探测器件，通过关学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。红外传感器的探测波长范围是8～14μm，人体辐射的红外峰值波长约为10μm，正好在范围以内。被动式红外探测器（PassiveInfaredDetector，PIR）根据其结构不同、警戒范围及探测距离也有所不同，大致可以分为单波束型和多波束型两种。单波束PIR采用反射聚焦式光学系统，利用曲面反射镜将来自目标的红外辐射汇聚在红外传感器上。这种方式的探测器境界视场角较窄，一般在5°以下，但作用距离较远，可长达百米。因此又称为直线远距离控制型被动红探测器，适合保护狭长的走廊、通道以及封锁门窗和围墙。多波束型采用透镜聚焦式光学系统，目前大都采用红外塑料透镜——多层光束结构的菲涅尔透镜。这种透镜是用特殊塑料一次成型，若干个小透镜排列在一个弧面上。警戒范围在不同方向呈多个单波束状态，组成立体扇形感热区域，构成立体警戒。菲涅尔透镜自上而下分为几排，上面透镜较多，下边较少。因为人脸部、膝部、手臂红外辐射较强，正好对着上边的透镜。下边透镜较少，一是因为人体下部红外辐射较弱，二是为防止地面小动物红外辐射干扰。多波束型PIR的警戒视场角比单波束型大得多，水平可以大于90°，垂直视场角最大也可以达到90°，但作用距离较近。所有透镜都向内部设置的热释电器件聚焦，因此灵敏度较高，只要有人在透镜视场内走动就会报警。红外光穿透力差，在防范区内不应有高大物体，否则阴影部分有人走动将不能报警，不要正对热源和强光源，特别是空调和暖气。否则不断变化的热气流将引起误报警。为了解决物品遮挡问题，又发明了吸顶式被动红外入侵探测器。安装在顶棚上向下360°范围内进行警戒，只要在...
