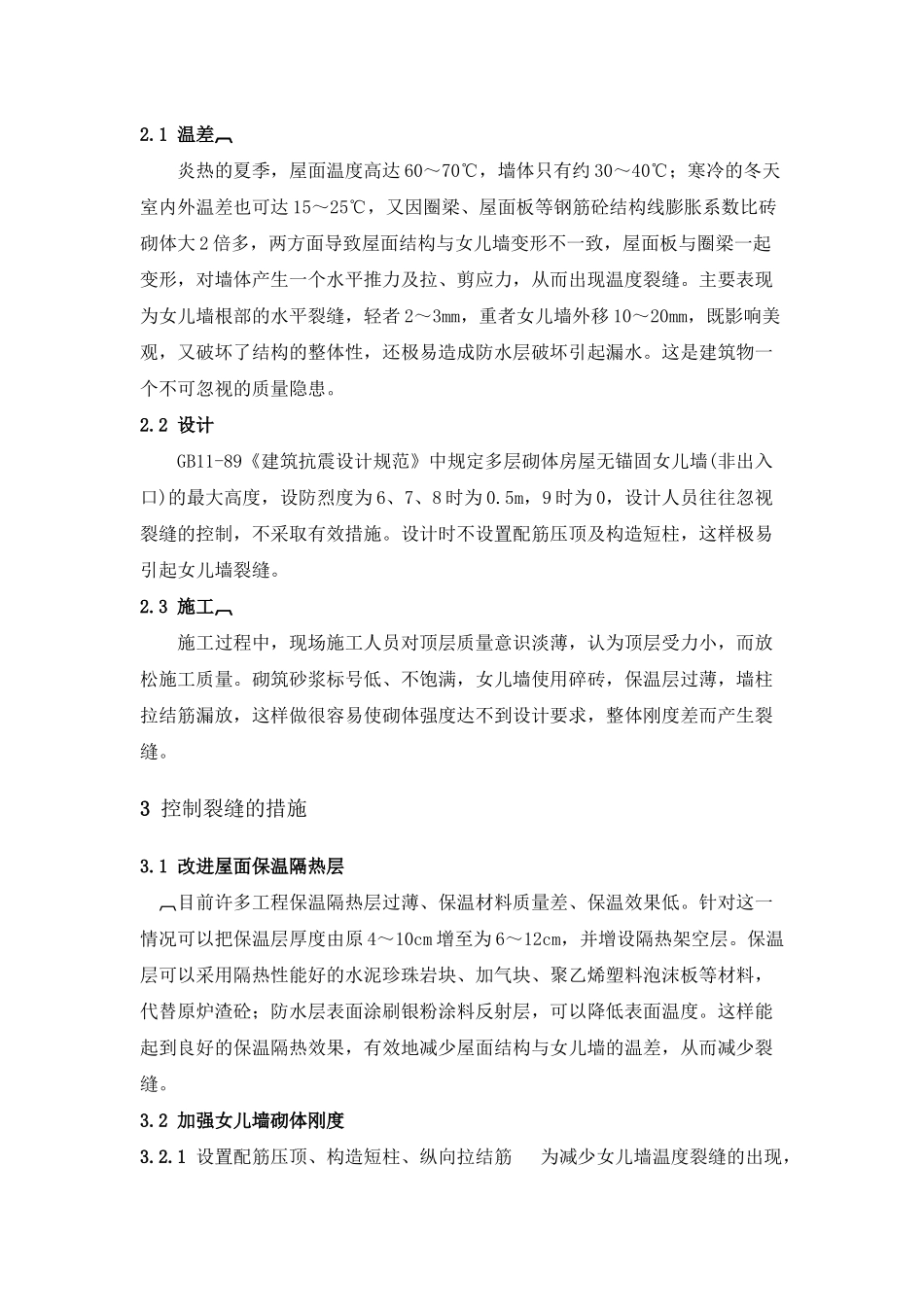

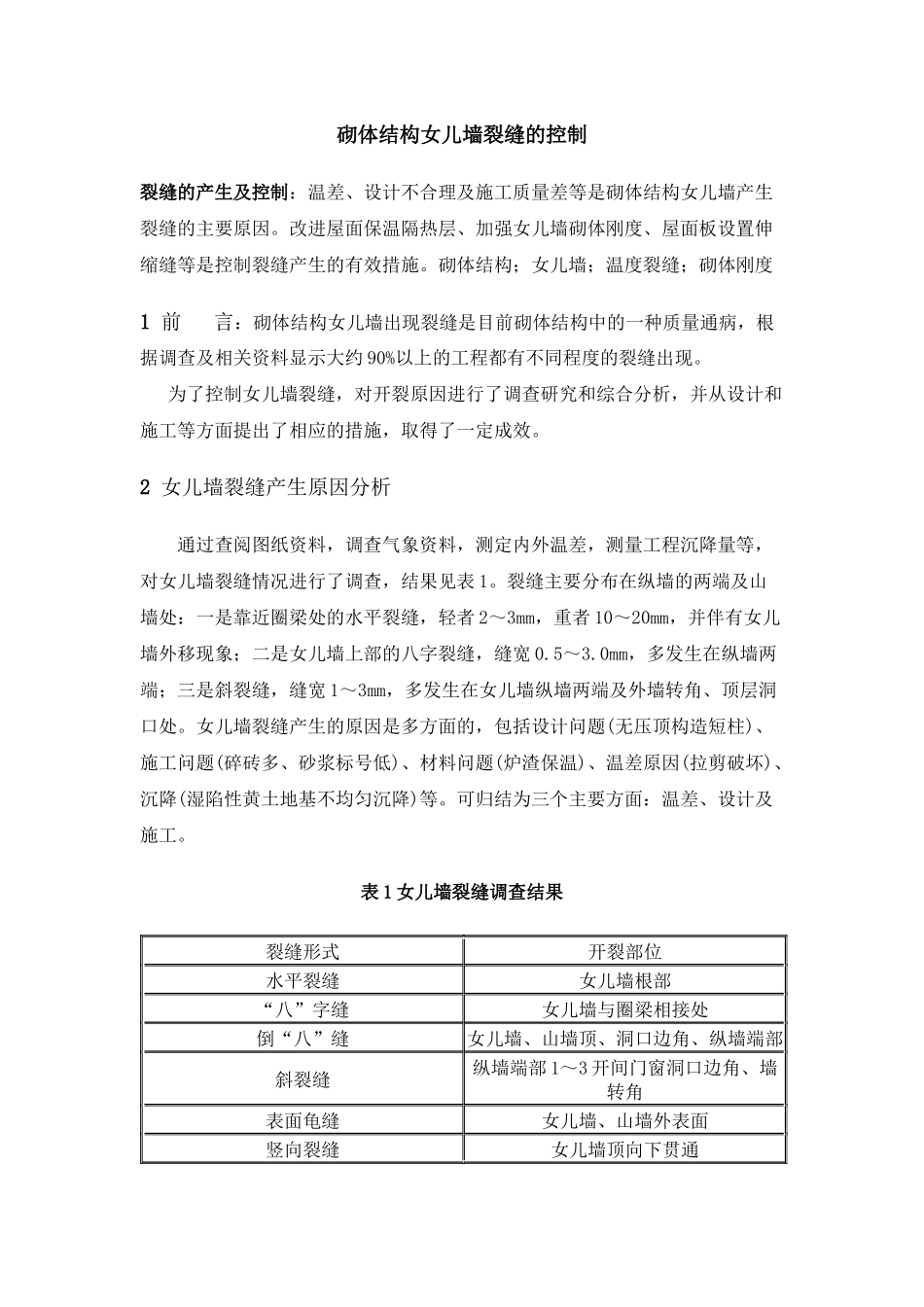

砌体结构女儿墙裂缝的控制裂缝的产生及控制：温差、设计不合理及施工质量差等是砌体结构女儿墙产生裂缝的主要原因。改进屋面保温隔热层、加强女儿墙砌体刚度、屋面板设置伸缩缝等是控制裂缝产生的有效措施。砌体结构；女儿墙；温度裂缝；砌体刚度1前言：砌体结构女儿墙出现裂缝是目前砌体结构中的一种质量通病，根据调查及相关资料显示大约90%以上的工程都有不同程度的裂缝出现。为了控制女儿墙裂缝，对开裂原因进行了调查研究和综合分析，并从设计和施工等方面提出了相应的措施，取得了一定成效。2女儿墙裂缝产生原因分析通过查阅图纸资料，调查气象资料，测定内外温差，测量工程沉降量等，对女儿墙裂缝情况进行了调查，结果见表1。裂缝主要分布在纵墙的两端及山墙处：一是靠近圈梁处的水平裂缝，轻者2～3mm，重者10～20mm，并伴有女儿墙外移现象；二是女儿墙上部的八字裂缝，缝宽0.5～3.0mm，多发生在纵墙两端；三是斜裂缝，缝宽1～3mm，多发生在女儿墙纵墙两端及外墙转角、顶层洞口处。女儿墙裂缝产生的原因是多方面的，包括设计问题(无压顶构造短柱)、施工问题(碎砖多、砂浆标号低)、材料问题(炉渣保温)、温差原因(拉剪破坏)、沉降(湿陷性黄土地基不均匀沉降)等。可归结为三个主要方面：温差、设计及施工。表1女儿墙裂缝调查结果裂缝形式开裂部位水平裂缝女儿墙根部“八”字缝女儿墙与圈梁相接处倒“八”缝女儿墙、山墙顶、洞口边角、纵墙端部斜裂缝纵墙端部1～3开间门窗洞口边角、墙转角表面龟缝女儿墙、山墙外表面竖向裂缝女儿墙顶向下贯通2.1温差炎热的夏季，屋面温度高达60～70℃，墙体只有约30～40℃；寒冷的冬天室内外温差也可达15～25℃，又因圈梁、屋面板等钢筋砼结构线膨胀系数比砖砌体大2倍多，两方面导致屋面结构与女儿墙变形不一致，屋面板与圈梁一起变形，对墙体产生一个水平推力及拉、剪应力，从而出现温度裂缝。主要表现为女儿墙根部的水平裂缝，轻者2～3mm，重者女儿墙外移10～20mm，既影响美观，又破坏了结构的整体性，还极易造成防水层破坏引起漏水。这是建筑物一个不可忽视的质量隐患。2.2设计GB11-89《建筑抗震设计规范》中规定多层砌体房屋无锚固女儿墙(非出入口)的最大高度，设防烈度为6、7、8时为0.5m，9时为0，设计人员往往忽视裂缝的控制，不采取有效措施。设计时不设置配筋压顶及构造短柱，这样极易引起女儿墙裂缝。2.3施工施工过程中，现场施工人员对顶层质量意识淡薄，认为顶层受力小，而放松施工质量。砌筑砂浆标号低、不饱满，女儿墙使用碎砖，保温层过薄，墙柱拉结筋漏放，这样做很容易使砌体强度达不到设计要求，整体刚度差而产生裂缝。3控制裂缝的措施3.1改进屋面保温隔热层目前许多工程保温隔热层过薄、保温材料质量差、保温效果低。针对这一情况可以把保温层厚度由原4～10cm增至为6～12cm，并增设隔热架空层。保温层可以采用隔热性能好的水泥珍珠岩块、加气块、聚乙烯塑料泡沫板等材料，代替原炉渣砼；防水层表面涂刷银粉涂料反射层，可以降低表面温度。这样能起到良好的保温隔热效果，有效地减少屋面结构与女儿墙的温差，从而减少裂缝。3.2加强女儿墙砌体刚度3.2.1设置配筋压顶、构造短柱、纵向拉结筋为减少女儿墙温度裂缝的出现，参照抗震规范在墙体顶部设配筋压顶；除墙体转角处、结构变化处楼层中原有的构造柱应伸至女儿墙压顶外，沿女儿墙每开间增设构造短柱，柱距为3～4m。女儿墙砌砖时，沿墙高每300mm左右配置3Ф6@300、Ф4@300纵向拉结筋网与构造短柱相连。具体作法见图1～3。3.2.2提高女儿墙砌筑砂浆的强度砌体结构抗剪强度公式：V≤(fv+0.18δK)A(1)图1女儿墙、压顶、构造短柱示意图图2压顶及纵向钢筋网片图3构造短柱配筋式中fv——砌体抗剪强度设计值；δK——恒荷载标准值产生的平均压力；V——砌体抗剪强度承载力；A——砌体截面面积。从公式(1)中可以看出，砌体抗剪强度承载力取决于fv、δK、A，其中δK、A一般为定值，而提高fv即提高砌筑砂浆强度，就可以提高墙体抗剪强度。因此可以把顶层外墙及女儿墙砌筑砂浆标号提高为M7.5或M10，这样就能有效地减少砌体裂缝的出现。3.2.3女儿墙、顶层外纵墙两端设置钢丝...
