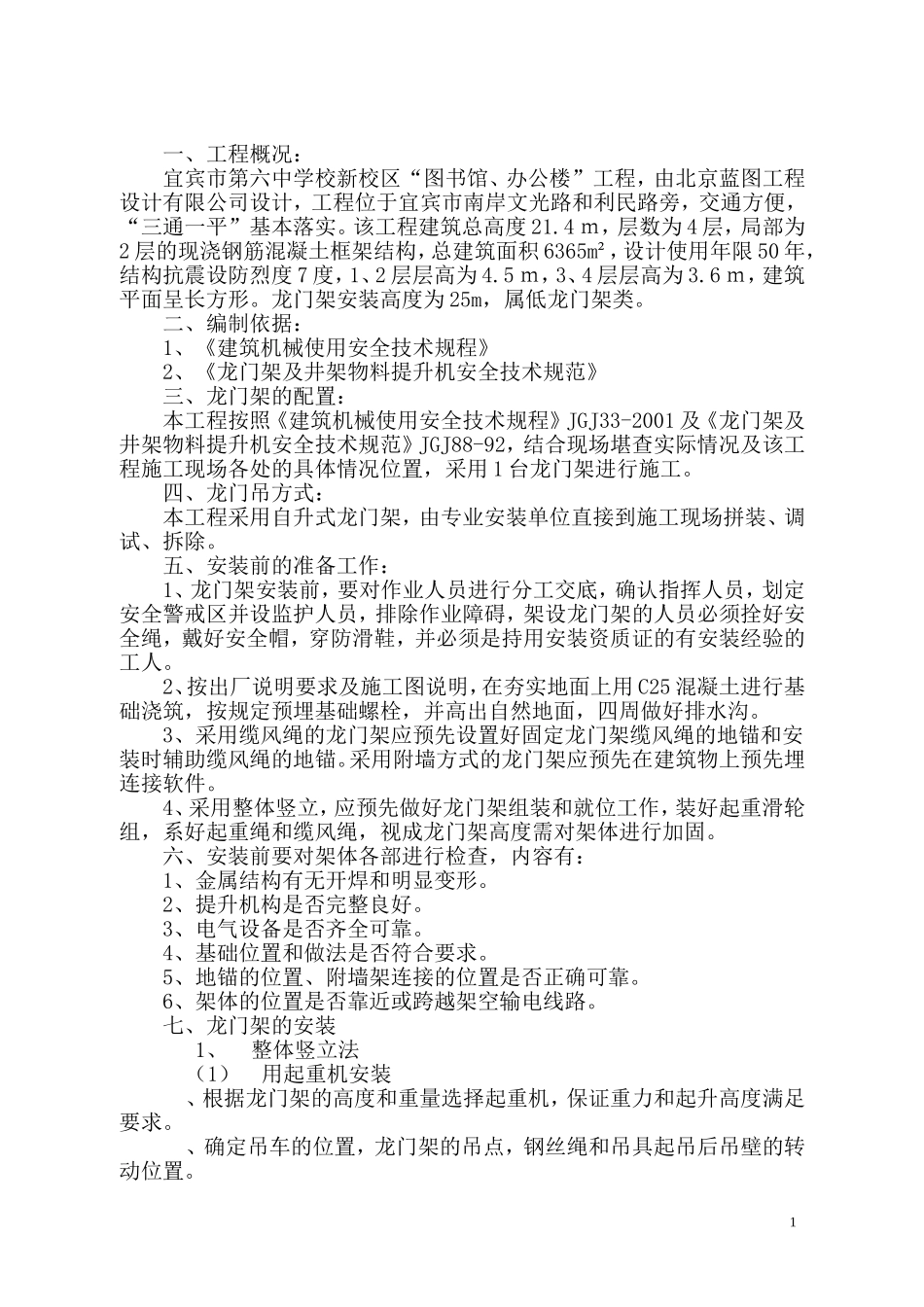

一、工程概况：宜宾市第六中学校新校区“图书馆、办公楼”工程，由北京蓝图工程设计有限公司设计，工程位于宜宾市南岸文光路和利民路旁，交通方便，“三通一平”基本落实。该工程建筑总高度21.4ｍ，层数为4层，局部为2层的现浇钢筋混凝土框架结构，总建筑面积6365m²，设计使用年限50年，结构抗震设防烈度7度，1、2层层高为4.5ｍ，3、4层层高为3.6ｍ，建筑平面呈长方形。龙门架安装高度为25m，属低龙门架类。二、编制依据：1、《建筑机械使用安全技术规程》2、《龙门架及井架物料提升机安全技术规范》三、龙门架的配置：本工程按照《建筑机械使用安全技术规程》JGJ33-2001及《龙门架及井架物料提升机安全技术规范》JGJ88-92，结合现场堪查实际情况及该工程施工现场各处的具体情况位置，采用1台龙门架进行施工。四、龙门吊方式：本工程采用自升式龙门架，由专业安装单位直接到施工现场拼装、调试、拆除。五、安装前的准备工作：1、龙门架安装前，要对作业人员进行分工交底，确认指挥人员，划定安全警戒区并设监护人员，排除作业障碍，架设龙门架的人员必须拴好安全绳，戴好安全帽，穿防滑鞋，并必须是持用安装资质证的有安装经验的工人。2、按出厂说明要求及施工图说明，在夯实地面上用C25混凝土进行基础浇筑，按规定预埋基础螺栓，并高出自然地面，四周做好排水沟。3、采用缆风绳的龙门架应预先设置好固定龙门架缆风绳的地锚和安装时辅助缆风绳的地锚。采用附墙方式的龙门架应预先在建筑物上预先埋连接软件。4、采用整体竖立，应预先做好龙门架组装和就位工作，装好起重滑轮组，系好起重绳和缆风绳，视成龙门架高度需对架体进行加固。六、安装前要对架体各部进行检查，内容有：1、金属结构有无开焊和明显变形。2、提升机构是否完整良好。3、电气设备是否齐全可靠。4、基础位置和做法是否符合要求。5、地锚的位置、附墙架连接的位置是否正确可靠。6、架体的位置是否靠近或跨越架空输电线路。七、龙门架的安装1、整体竖立法（1）用起重机安装、根据龙门架的高度和重量选择起重机，保证重力和起升高度满足要求。、确定吊车的位置，龙门架的吊点，钢丝绳和吊具起吊后吊壁的转动位置。1、起吊前将门架立柱脚置于安装位置，用地锚绳或手动葫芦反向拉紧防止起吊时门架滑移。、在龙门架顶部四角栓好缆风绳，起吊时借助缆风绳时控制龙门架体，防止架体在空中摆动。、起吊时先将门架吊离地面，检查吊点是否符合，加固是否可靠，然后缓慢提升。同时缓慢放松后部缆风绳，收紧全部缆风绳直至龙门架竖起。、待拧紧安装底座连接螺栓，固定缆风绳，校正龙门架的重量度后，起重机才可以松去吊绳。2、分件组装竖立法、在准备好基础上安装龙门架底盘，拧紧地脚螺栓。、将吊蓝放置在底盘中间，龙门架底盘上安装两根立柱底节。3、安装标准节时，每节安装两节，采用临时支撑以立柱固定，并进行初步校正。确认立柱稳定后，方可继续安装作业。4、两边立柱应交替进行，除将单立柱进行临支撑时固定外，两根立柱之间必须用临时连接拉杆横向固定后，方可进行下一步的安装工作，直至达到需要的高度。5、架体各节点的螺栓必须紧固，螺栓应符合孔径要求，严禁扩孔和开孔，更不得漏装和用铁丝替代螺栓。6、安装时，应随时校正导轨接头的偏差，以保证吊篮运行的平稳。架体的垂直偏差应不超过高度≤1/400。7、达到预定高度后，依次安装天梁、滑轮、重量限制器、高度限制器及停靠安全支架。然后穿线钢丝绳，钢丝绳的尾端固定在天梁上，钢丝绳绳卡不少于3个。8、附墙架与架体及建筑之间，均应采用刚性件连接，间隔不大于9m，不得连接在脚手架上，附墙架的材质应与架体材质相同，不得使用木杆、竹杆等做附墙架与金属架体连接。9、架体应作防雷接地，其接地电阻值应小于30欧。八、卷扬机安装：1、卷扬机安装在平整坚实的位置上，宜远离危险作业工，视线应良好，距导向滑轮应不小于15m，固定卷扬机的锚桩后牢固可靠，不得以树木、电杆代替锚桩。2、卷扬机的电源应设短路保护及漏电保护装置，其金属结构及所有电气设备的金属壳应接地，其接地电阻不应大于10欧。严禁使用倒顺开关作为卷扬机的控制开关。3、地脚螺栓将卷扬机固...
