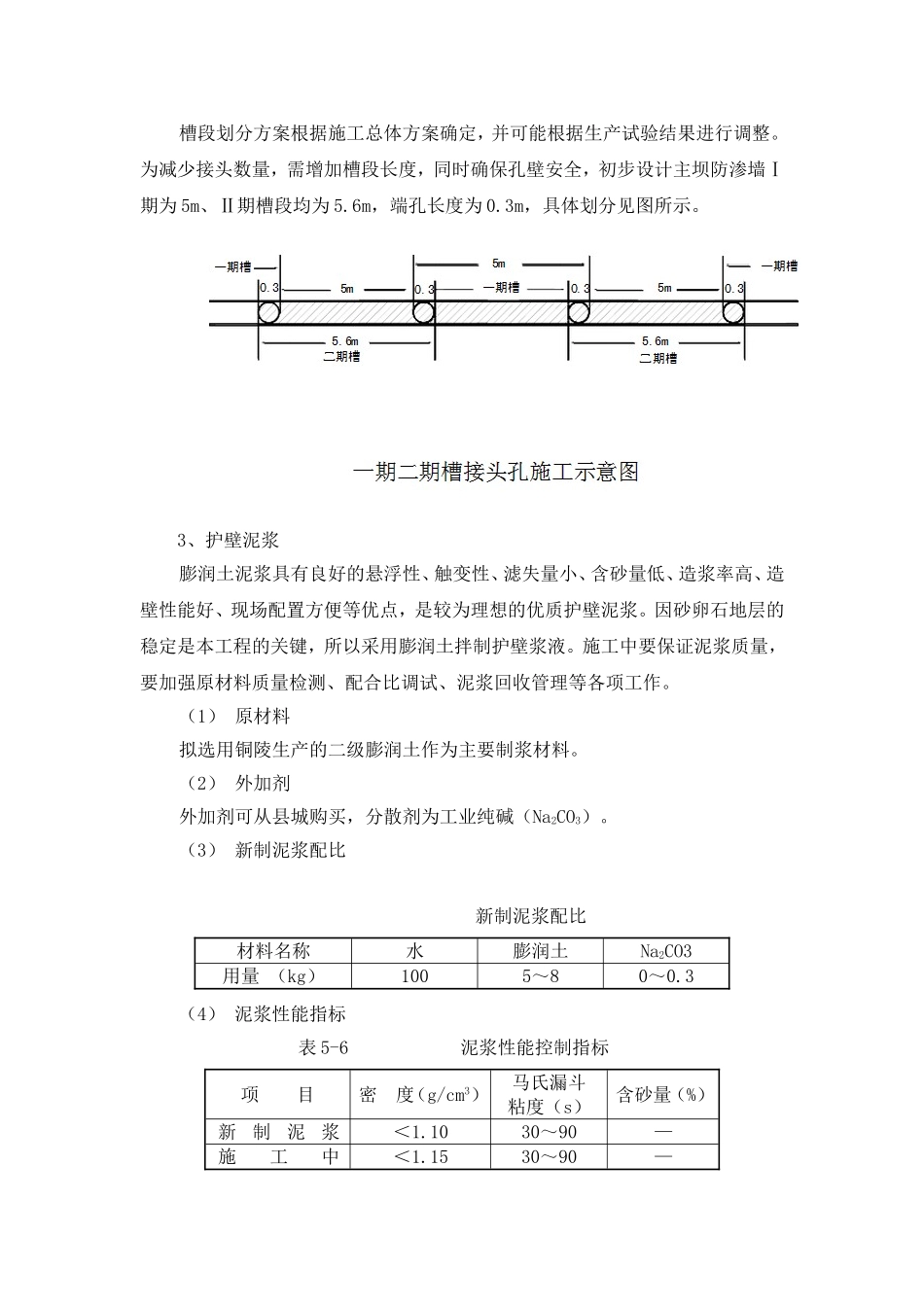

大坝防渗加固工程塑性砼防渗墙施工技术方案一、施工准备（一）勘察地质情况：在工程范围内进行复勘，查明地质、地层、土质以及水文情况，为选择泥浆循环工艺、槽段长度等提供可靠技术数据，并摸清防渗墙部位的地下障碍物情况。（二）清理场地：场地整平，挖除施工部位地面3米内的地下障碍物。（三）进行试验：在与防渗墙施工部位工程地质条件相类似的地段进行实验，以取得造孔、固壁泥浆、墙体浇筑等施工工艺和参数。二、施工方案：本标段水库防渗墙工程总长3.780km，墙厚30cm，塑性混凝土防渗墙参考配合比为水泥：砂子：石子：粘土：膨润土：水=135：640：920：145：70：280（重量比）。施工时可根据现场试验参数调整，要求所制成的塑性混凝土防渗墙的密度为19～21KN/m3，弹模值在200～1000MPa，有较好的变形适应性，28天的抗压强度值大于2MPa，成墙后的渗透系数小于1×10-6cm/s，允许渗透比降大于60。根据类似地区防渗墙施工的经验，并按设计要求，我们拟定本主坝防渗墙工程总体施工方案为：（1）采用CT-30型冲击钻机钻孔成槽；（2）采用膨润土泥浆护壁；（3）“套桶法”置换泥浆清孔；（4）采用现场拌制混凝土；（5）泥浆下直升导管法浇筑混凝土；（6）钢丝绳辅助混凝土浇筑；三、施工工艺、方法采用“钻劈法”造孔，即冲击钻造孔成槽，泥浆护壁，导管法浇筑水下砼成墙成墙的施工工序：修筑导墙和施工平台→划分槽段→一期槽孔开挖→浇筑混凝土→二期槽孔开挖→浇筑混凝土。1、导墙设置与施工在深槽开挖前，沿防渗墙纵轴线位开挖导沟，在两侧浇筑素混凝土导墙。导墙深度为1m。导墙基底和土面应紧密接触，墙侧回填应用粘性土夯实，不使槽内泥浆渗入导墙外。导墙和防渗墙中心线应平行，竖向面必须保持垂直，这是保证防渗墙垂直精度的重要环节。导墙与纵轴线允许偏差为10mm，内外导墙净距允许偏差为5mm，导墙上表面应水平，全长范围内高差应小于10mm，单幅高差应小于5mm。2、槽段划分槽段划分方案根据施工总体方案确定，并可能根据生产试验结果进行调整。为减少接头数量，需增加槽段长度，同时确保孔壁安全，初步设计主坝防渗墙Ⅰ期为5m、Ⅱ期槽段均为5.6m，端孔长度为0.3m，具体划分见图所示。3、护壁泥浆膨润土泥浆具有良好的悬浮性、触变性、滤失量小、含砂量低、造浆率高、造壁性能好、现场配置方便等优点，是较为理想的优质护壁泥浆。因砂卵石地层的稳定是本工程的关键，所以采用膨润土拌制护壁浆液。施工中要保证泥浆质量，要加强原材料质量检测、配合比调试、泥浆回收管理等各项工作。（1）原材料拟选用铜陵生产的二级膨润土作为主要制浆材料。（2）外加剂外加剂可从县城购买，分散剂为工业纯碱（Na2CO3）。（3）新制泥浆配比新制泥浆配比材料名称水膨润土Na2CO3用量（kg）1005～80～0.3（4）泥浆性能指标表5-6泥浆性能控制指标项目密度（g/cm3）马氏漏斗粘度（s）含砂量（%）新制泥浆＜1.1030～90—施工中＜1.1530～90—新制泥浆宜膨化24h后使用。保证地层的稳定是成槽关键所在，所以要采用优质膨润土拌制护壁浆液，确保孔壁稳定。（5）泥浆检测对新拌制的泥浆将定期用仪器进行粘度、比重、含砂量测试；孔内泥浆在混凝土浇筑之前做粘度、比重、含砂量三项指标的测试。4、成槽工艺成槽质量标准应符合设计规范要求，遇有含孤石、漂石的地层及基岩面倾斜度较大等特殊情况时，孔斜率应控制在6‰以内，孔深符合设计要求。本工程主要采用“钻劈法”进行成槽施工：即冲击钻进工艺钻进端孔至设计孔深，钻进端孔时特别要求孔位准确，垂直度符合规范要求（4‰以内），墙底部进入强风化黑云变粒岩层1.0m，如遇破碎带较深，各墙段底均深入强风化底部，且不小于1.0m。成槽过程中，接近基岩时开始采取地层样品，并由现场监理工程师进行鉴定，经监理工程师批准终孔。5、终孔及清孔验收槽孔终孔后，报告现场监理工程师进行孔位、孔深及孔形全面检查验收，合格后进行清孔换浆。清孔采用套桶配合泵吸反循环法。二期槽孔清孔换浆结束前，用刷子钻头分段洗刷一期槽孔端头的泥皮和地层残留物，以刷子钻头上基本不带泥屑，孔底淤积不再增加为合格标准。槽孔清孔换浆结束后1h达到如下标准：槽底淤...
