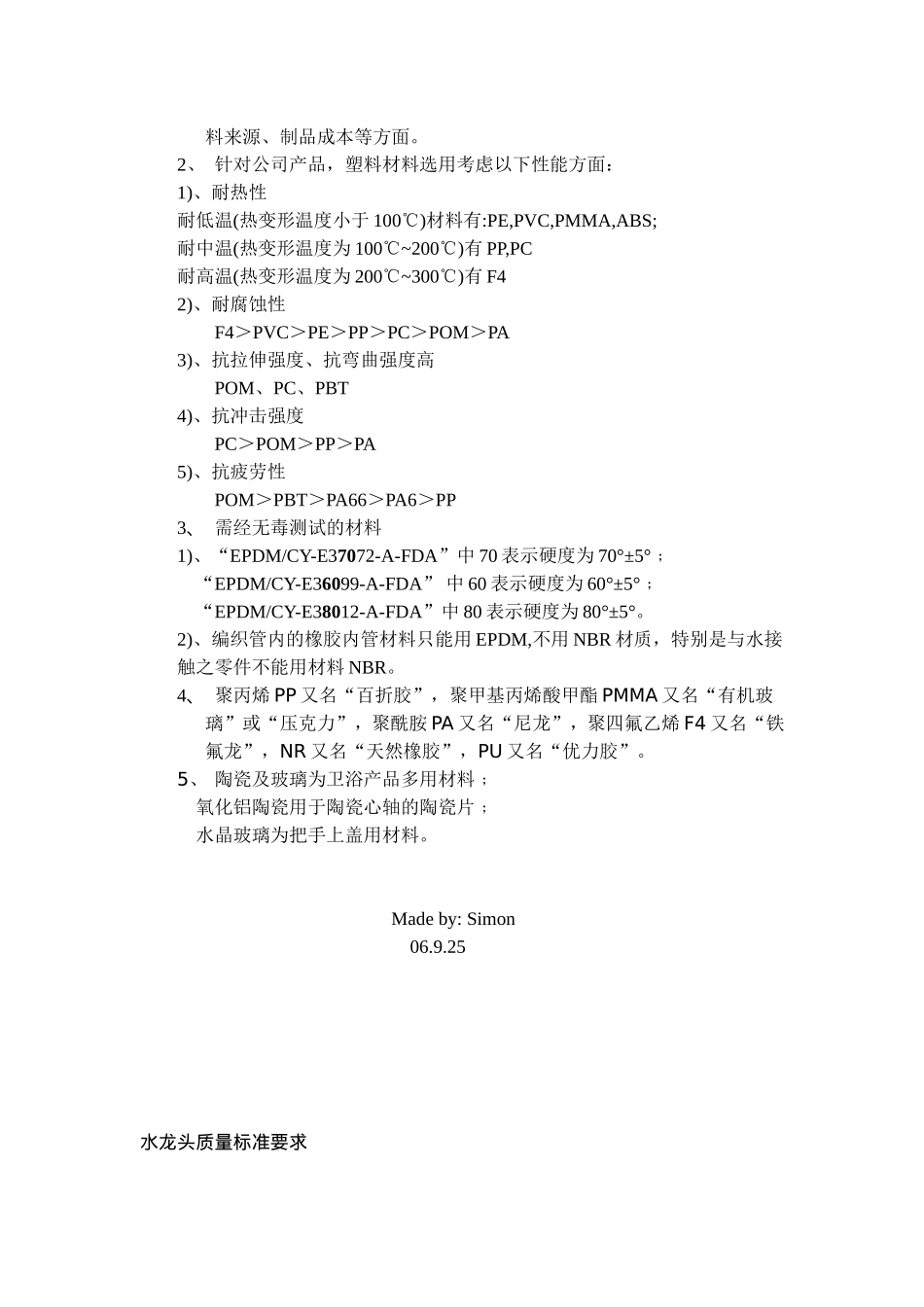

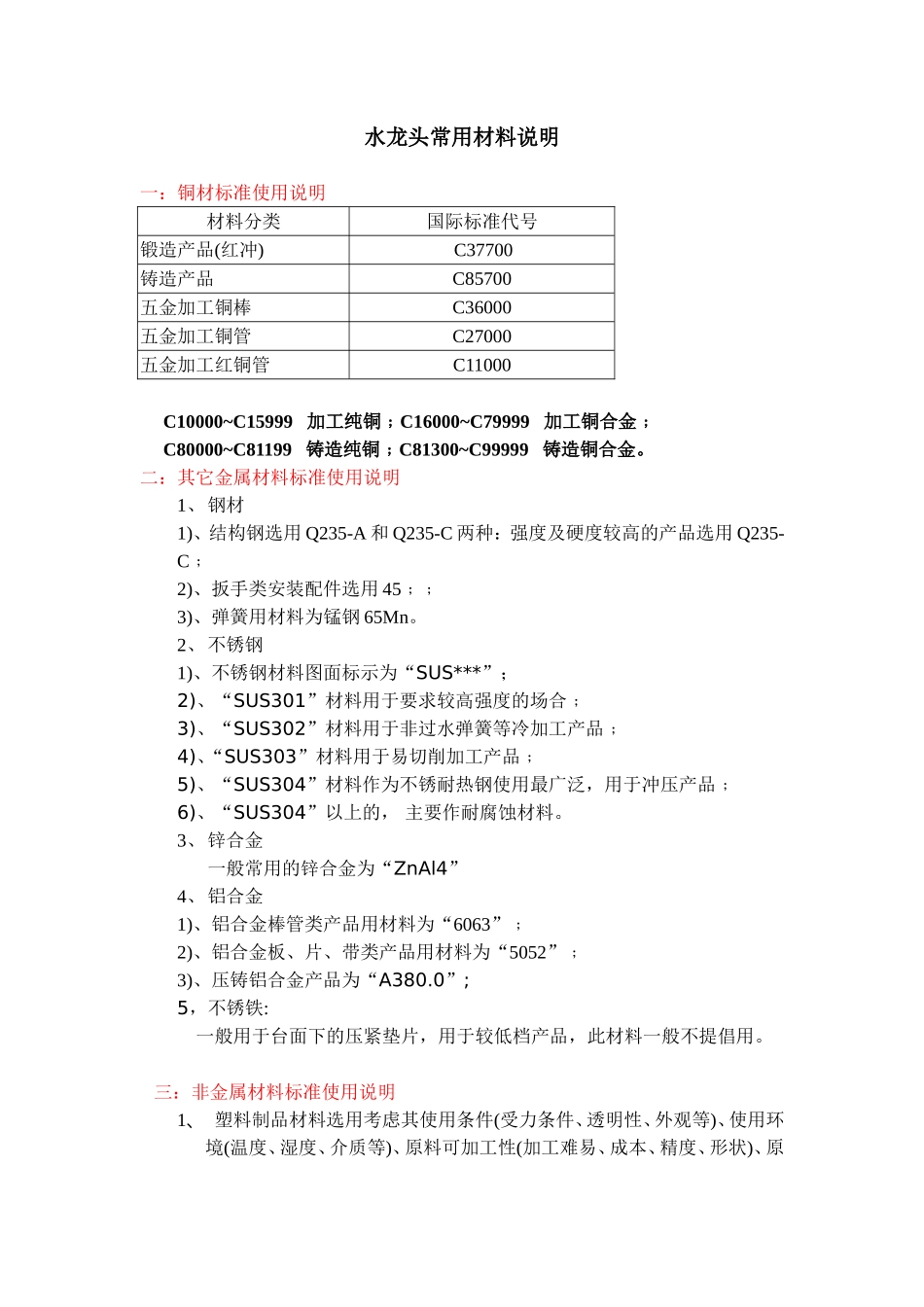

水龙头常用材料说明一：铜材标准使用说明材料分类国际标准代号锻造产品(红冲)C37700铸造产品C85700五金加工铜棒C36000五金加工铜管C27000五金加工红铜管C11000C10000~C15999加工纯铜﹔C16000~C79999加工铜合金﹔C80000~C81199铸造纯铜﹔C81300~C99999铸造铜合金。二：其它金属材料标准使用说明1、钢材1)、结构钢选用Q235-A和Q235-C两种：强度及硬度较高的产品选用Q235-C﹔2)、扳手类安装配件选用45﹔﹔3)、弹簧用材料为锰钢65Mn。2、不锈钢1)、不锈钢材料图面标示为“SUS***”；2)、“SUS301”材料用于要求较高强度的场合﹔3)、“SUS302”材料用于非过水弹簧等冷加工产品﹔4)、“SUS303”材料用于易切削加工产品﹔5)、“SUS304”材料作为不锈耐热钢使用最广泛，用于冲压产品﹔6)、“SUS304”以上的，主要作耐腐蚀材料。3、锌合金一般常用的锌合金为“ZnAl4”4、铝合金1)、铝合金棒管类产品用材料为“6063”﹔2)、铝合金板、片、带类产品用材料为“5052”﹔3)、压铸铝合金产品为“A380.0”;5，不锈铁:一般用于台面下的压紧垫片，用于较低档产品，此材料一般不提倡用。三：非金属材料标准使用说明1、塑料制品材料选用考虑其使用条件(受力条件、透明性、外观等)、使用环境(温度、湿度、介质等)、原料可加工性(加工难易、成本、精度、形状)、原料来源、制品成本等方面。2、针对公司产品，塑料材料选用考虑以下性能方面：1)、耐热性耐低温(热变形温度小于100℃)材料有:PE,PVC,PMMA,ABS;耐中温(热变形温度为100℃~200℃)有PP,PC耐高温(热变形温度为200℃~300℃)有F42)、耐腐蚀性F4＞PVC＞PE＞PP＞PC＞POM＞PA3)、抗拉伸强度、抗弯曲强度高POM、PC、PBT4)、抗冲击强度PC＞POM＞PP＞PA5)、抗疲劳性POM＞PBT＞PA66＞PA6＞PP3、需经无毒测试的材料1)、“EPDM/CY-E37072-A-FDA”中70表示硬度为70°±5°﹔“EPDM/CY-E36099-A-FDA”中60表示硬度为60°±5°﹔“EPDM/CY-E38012-A-FDA”中80表示硬度为80°±5°。2)、编织管内的橡胶内管材料只能用EPDM,不用NBR材质，特别是与水接触之零件不能用材料NBR。4、聚丙烯PP又名“百折胶”，聚甲基丙烯酸甲酯PMMA又名“有机玻璃”或“压克力”，聚酰胺PA又名“尼龙”，聚四氟乙烯F4又名“铁氟龙”，NR又名“天然橡胶”，PU又名“优力胶”。5、陶瓷及玻璃为卫浴产品多用材料﹔氧化铝陶瓷用于陶瓷心轴的陶瓷片﹔水晶玻璃为把手上盖用材料。Madeby:Simon06.9.25水龙头质量标准要求一、加工与装配1、铸件不得有缩孔、裂纹和气孔等缺陷，内腔所附有的芯砂应清除干净。2、螺纹表面不得有凹痕、断牙等明显缺陷。3、表面粗糙度：Ra≤3.2μm。4、冷热水标志应清晰，蓝色为冷水，红色为热水，且应连接牢固。5、装配好的手柄应平稳，轻便、无卡阻，手柄与阀杆连接牢固，不得松动。6、手柄的控制力矩：0.12~0.50Nm。二、外观质量外表面涂、镀层应结合良好，光滑均匀，色泽均匀，抛光外表面应光亮，不应有起泡、脱离、划伤等外观缺陷。三、中性盐雾试验1、铜部件200小时10级。2、锌合金手柄96小时10级。四、附着力试验附着力试验后，不允许出现起皮和脱落现象。五水嘴阀体强度性能1、进水部位：水压2.5Mpa，保压时间1min，应无变形、无渗漏现象。2、出水部位：水压0.4Mpa，保压时间1min，应无渗漏现象。六水嘴密封性能1、阀芯密封：水压1.6Mpa，保压时间1min，出水口应无渗漏。2、冷热水隔墙密封：水压0.4Mpa，保压时间1min，另一出水口应无渗漏。3、上密封：水压0.4Mpa，保压时间1min，应无变形，各连接处应无渗漏。4、手动转换开关密封：水压0.4Mpa，保压时间1min，出水口应无渗漏现象。七、流量流动压力为0.3Mpa≥的水压下应：0.33L/s八、标志、包装、运输和贮存1、产品上应有明显清晰、不易涂改的注册商标，并附有合格证和安装使用说明书2、产品单件包装应标明生产厂名、生产厂址、产品名称、出厂日期、注册商标和标记。3、产品在运输中应防止雨淋、受潮和磕碰，搬运时应轻放。4、产品应贮存在通风良好、干燥的室内，不得与酸、碱及有腐蚀性的物品共贮。
