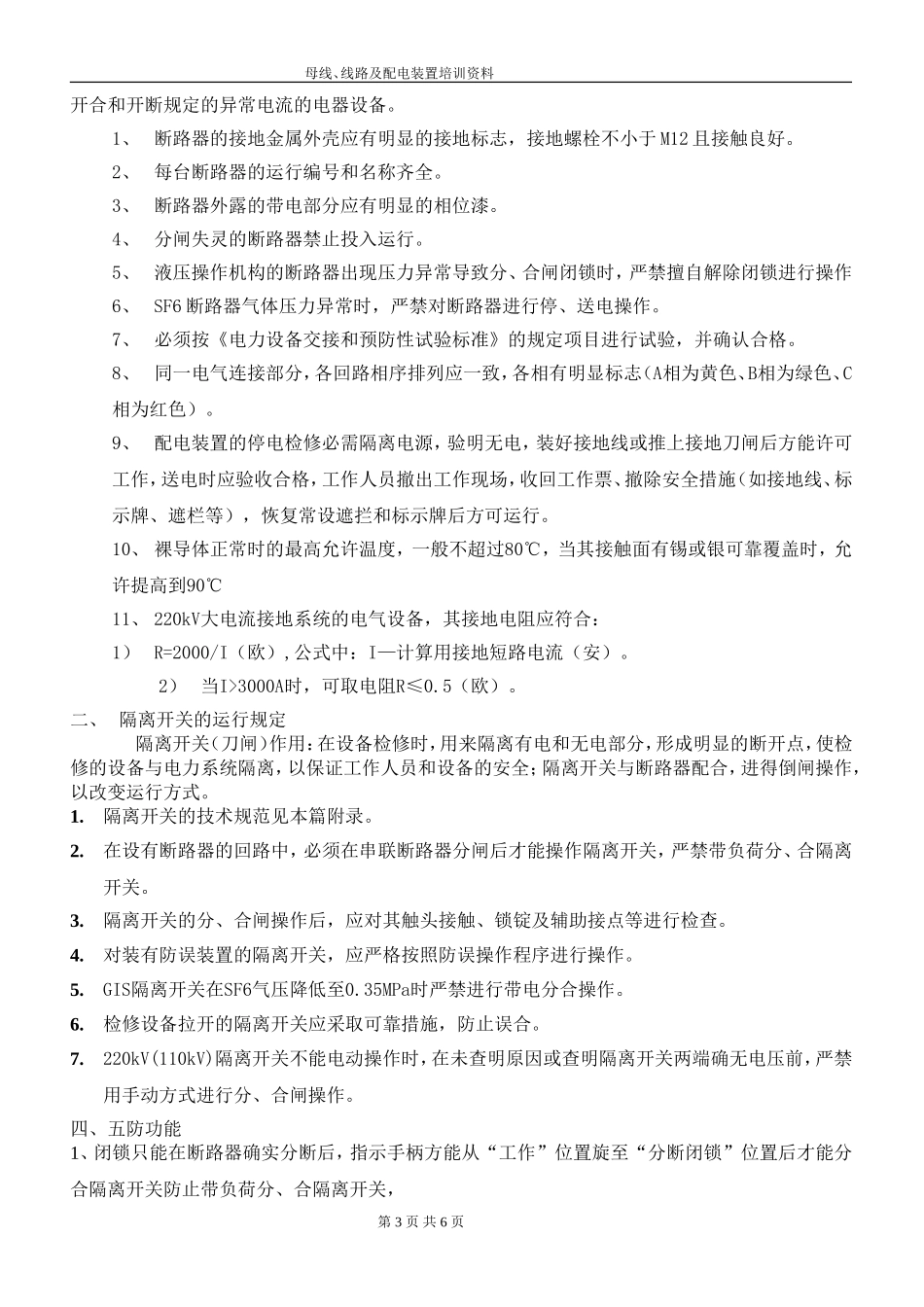

母线、线路及配电装置培训资料母线：一、作用及运行方式1、母线的作用：在进出线很多的情况下，为便于电能的汇集和分配二、电气运行方式：1.本站电气主接线为单元接线，1F、2F、3F机组分别并列于13.8kVⅠ、Ⅱ、Ⅲ段母线，经1B、2B、3B主变接入220kVⅠ母，通过一回220kV偏九线送入500kV九龙变电站。2.1CB、2CB厂变分别接于13.8kVⅠ、Ⅲ段母线，3CB厂变接于10kV河偏线。三、220KV母线保护采用SGB750系列数字式母线保护装置母线差动保护采用分相式电流变化量差动保护和分相式全电流差动保护两种原理。保护起动判据：本装置针对不同容量的电力系统和不同故障类型的特征，设置了两种起动功能：差电流变化量快速起动；差电流积分慢速起动。快速起动，判别迅速准确；慢速起动，确保动作灵敏度四、断路器失灵保护：当母线上联接单元发生故障、保护动作而该单元断路器拒动，或故障发生在单元断路器与电流互感器之间时，断路器失灵保护将作为后备保护彻底切除故障。断路器失灵保护启动条件：联接单元保护动作接点不返回，同时该单元CT故障电流不消失。五、复合电压闭锁本装置具有复合电压闭锁功能。该功能的特点是：母线电压正常时闭锁差动保护和失灵保护的出口；母线电压异常且某一电压特性量（相电压突变、相电压、负序电压、零序电压）变化达到灵敏定值Ul时，开放失灵保护出口回路，达到较高定值U2时，开放差动保护出口回路。线路一、架空线路的组成：由导线、架空地线、绝缘子、杆塔、接地装置、金具和基础构成。二、输电线路的防雷措施：架设避雷线、降低杆塔接地电阻、架设耦合地线、装设自动重合闸，采用消弧线圈接地方式、装设管型避雷器等，增加绝缘子的片数，可使耐雷水平增大。1、避雷线：防止雷直击导线、对塔顶雷击起分流作用，从而减低塔顶电位、对导线有耦合作用，从而降低绝缘子串上的电压、对导线有屏蔽作用，从而降低导线上的感应过电压。2、为防止雷电侵入波，电气设备应装设避雷器，我站采用氧化锌避雷器。3、均压环作用：均匀分部电压，防止尖端放电。三、偏九线线路保护1、1#保护屏：WXH－803该保护是基于故障分量及稳态量的分相电流差动保护及零序电流差动构成的全线速动主保护，由三段式相间距离和接地距离以及六段式零序电流方向保护构成后备保护。并配有重合闸。2、2#保护屏：CSC－103B该保护以纵联电流差动作为主保护，以三段式相间和接地距离及四段零序电流构成后备保护。相间距离保护：在所保护的线路上发生相间短路或相间接地时，主保护没有动作，而短路阻抗值达到保护的启动定值时，动作出口，动作后果为跳开线路本侧断路器。第1页共6页母线、线路及配电装置培训资料接地距离保护：在所保护的线路上发生接地故障时，主保护没有动作，而接地阻抗达到保护的启动定值时，动作出口，动作后果为跳开线路本侧断路器。零序保护：在所保护的线路上发生接地故障时，主保护没有动作，而零序电流值达到了保护的启动定值时，动作出口，动作后果跳开线跳本侧断路器。三、重合闸我站重合闸为：单跳单重（单相快重）1、重合闸工作方式及定义：1）单重：线路发生单相接地故障时，跳开单相，单相重合一次，遇永久性故障跳开三相不再重合；线路相间故障时，跳开三相，不重合。2）三相：线路无论发生单相故障还是相间故障时，均跳开三相，三相重合一次，遇永久性故障跳开三相不再重合。3）综合：线路发生单相接地故障时，跳开单相，单相重合一次，遇永久性故障跳开三相不再重合；线路发生相间故障时，跳开三相，三相重合一次，遇永久性故障跳开三相不再重合。4）停用：重合闸退出，线路无论发生单相故障还是相间故障时，均跳开三相，不重合。2、两套重合闸的配合：我站重合闸均为第二套投入（即B柜）重合闸在投入时：两套保护的重合闸方式均放至：单重，重合闸连片只投入第二套。若把两套保护的重合闸连片均投入，控制方式均在单重时可能会使开关在短时内重合两次。而将其中一套保护的重合闸把手置“停用”位置，可能会使线路即使发生单相故障时，重合闸把手置“停用”位置的保护将直接跳开三相，无法实现“单跳单重”的重合闸方式，违背了“单跳单重”的原则和意义。当线路两套...
