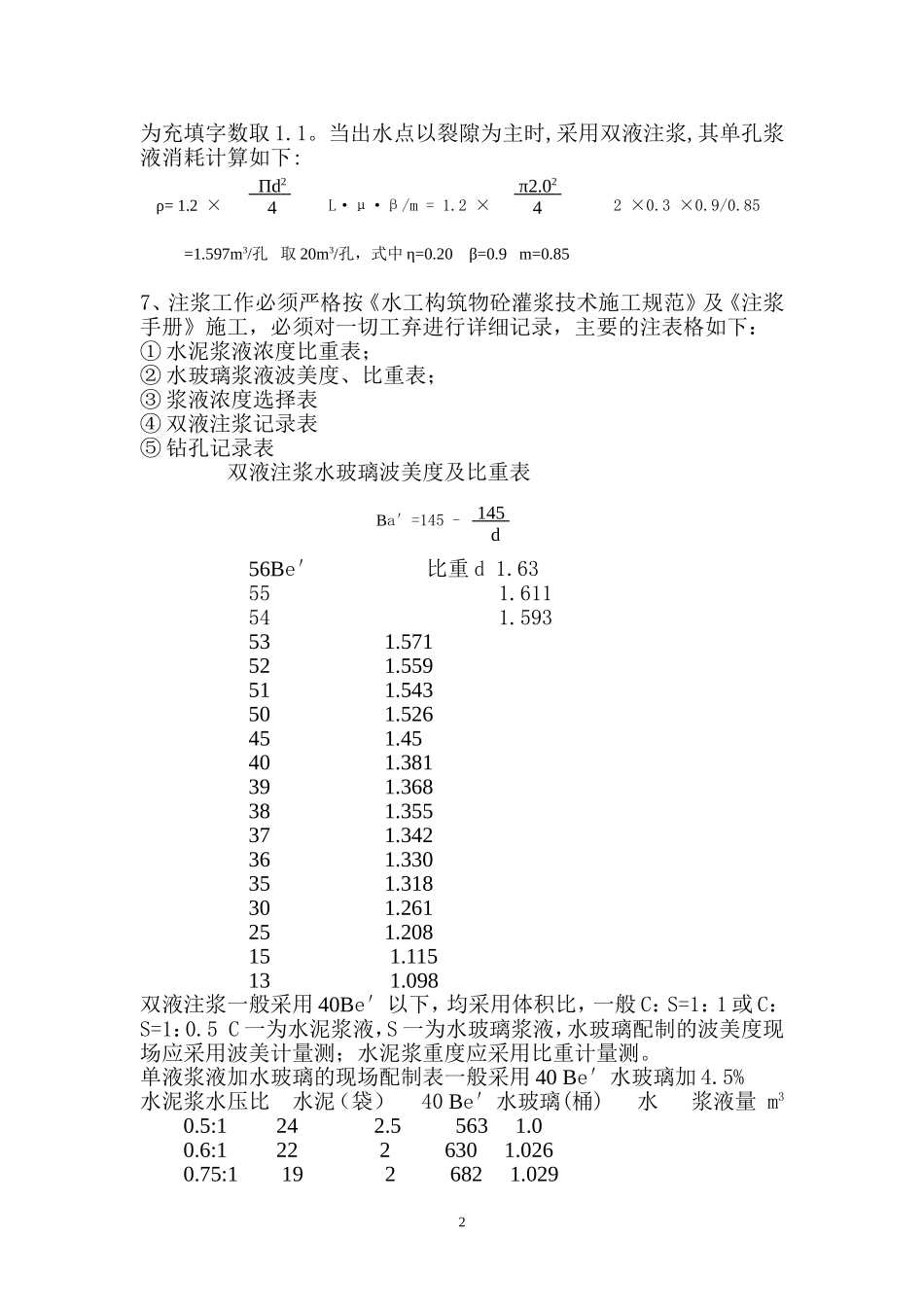

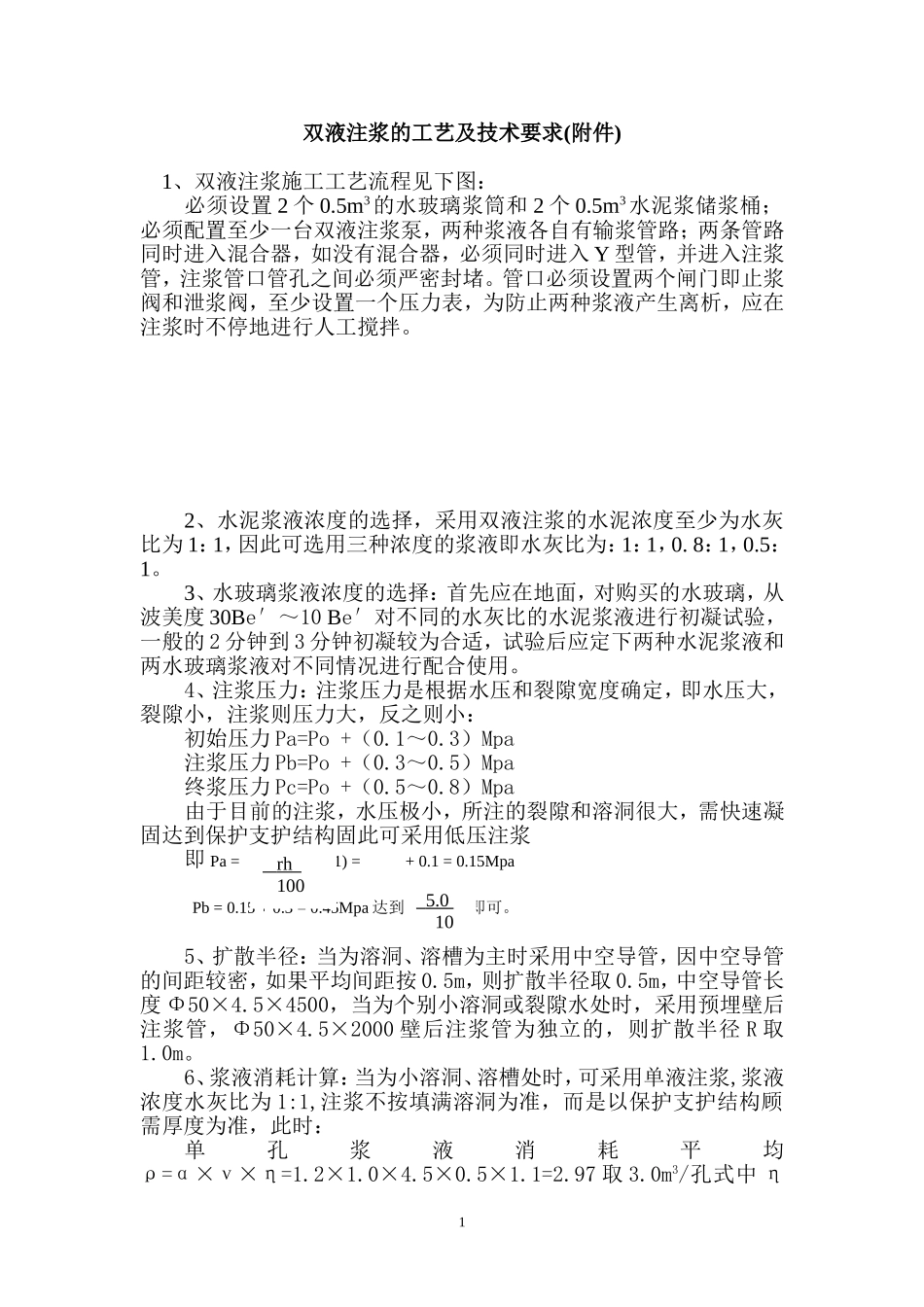

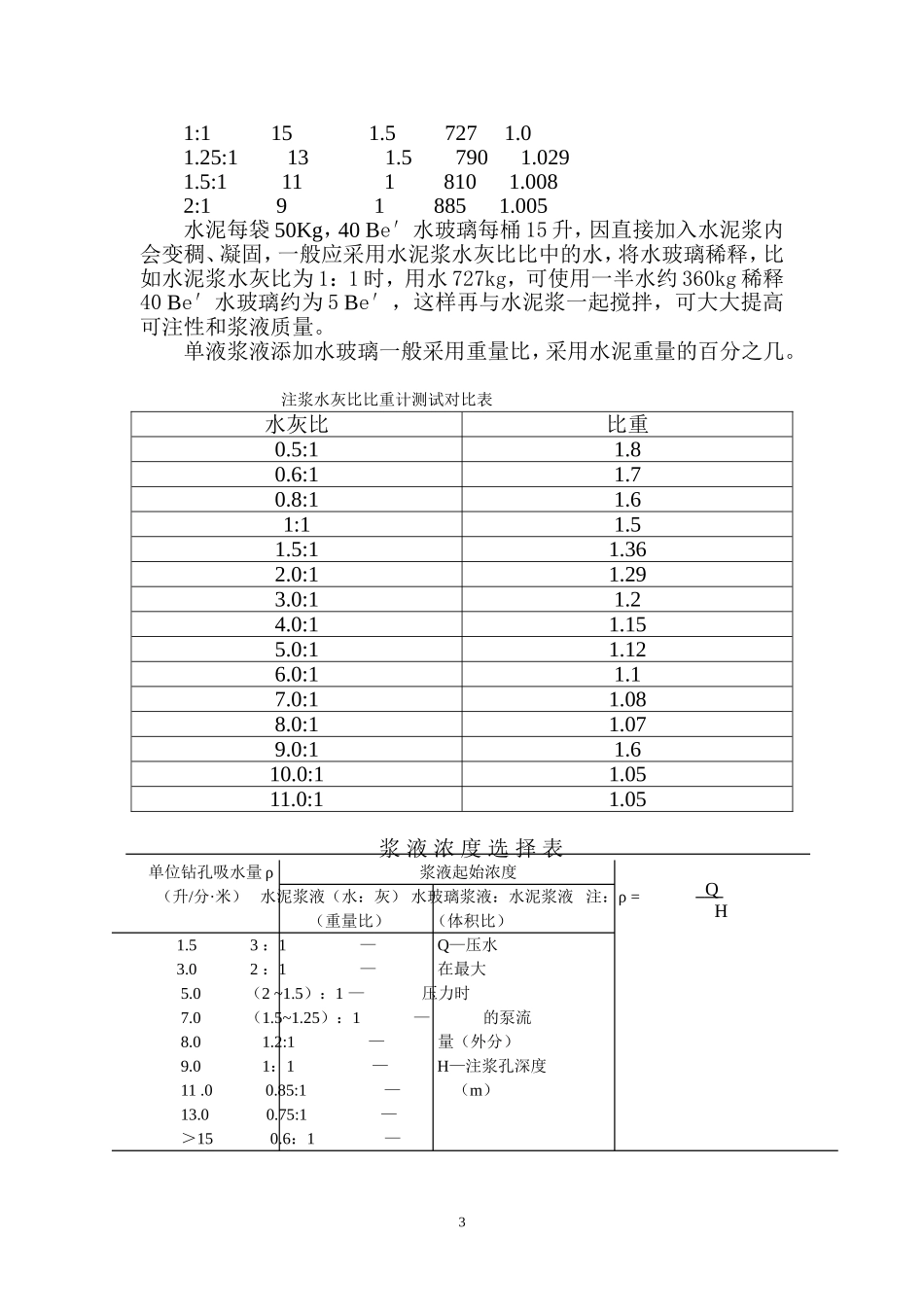

双液注浆的工艺及技术要求(附件)1、双液注浆施工工艺流程见下图：必须设置2个0.5m3的水玻璃浆筒和2个0.5m3水泥浆储浆桶；必须配置至少一台双液注浆泵，两种浆液各自有输浆管路；两条管路同时进入混合器，如没有混合器，必须同时进入Y型管，并进入注浆管，注浆管口管孔之间必须严密封堵。管口必须设置两个闸门即止浆阀和泄浆阀，至少设置一个压力表，为防止两种浆液产生离析，应在注浆时不停地进行人工搅拌。2、水泥浆液浓度的选择，采用双液注浆的水泥浓度至少为水灰比为1：1，因此可选用三种浓度的浆液即水灰比为：1：1，0.8：1，0.5：1。3、水玻璃浆液浓度的选择：首先应在地面，对购买的水玻璃，从波美度30Be′～10Be′对不同的水灰比的水泥浆液进行初凝试验，一般的2分钟到3分钟初凝较为合适，试验后应定下两种水泥浆液和两水玻璃浆液对不同情况进行配合使用。4、注浆压力：注浆压力是根据水压和裂隙宽度确定，即水压大，裂隙小，注浆则压力大，反之则小：初始压力Pa=Po+（0.1～0.3）Mpa注浆压力Pb=Po+（0.3～0.5）Mpa终浆压力Pc=Po+（0.5～0.8）Mpa由于目前的注浆，水压极小，所注的裂隙和溶洞很大，需快速凝固达到保护支护结构固此可采用低压注浆即Pa=+(0.1)=+0.1=0.15MpaPb=0.15+0.3=0.45Mpa达到工作压力即可。5、扩散半径：当为溶洞、溶槽为主时采用中空导管，因中空导管的间距较密，如果平均间距按0.5m，则扩散半径取0.5m，中空导管长度Φ50×4.5×4500，当为个别小溶洞或裂隙水处时，采用预埋壁后注浆管，Φ50×4.5×2000壁后注浆管为独立的，则扩散半径R取1.0m。6、浆液消耗计算：当为小溶洞、溶槽处时，可采用单液注浆,浆液浓度水灰比为1:1,注浆不按填满溶洞为准，而是以保护支护结构顾需厚度为准，此时：单孔浆液消耗平均ρ=α×ν×η=1.2×1.0×4.5×0.5×1.1=2.97取3.0m3/孔式中η1rh1005.010为充填字数取1.1。当出水点以裂隙为主时,采用双液注浆,其单孔浆液消耗计算如下:ρ=1.2×·L·μ·β/m=1.2××2×0.3×0.9/0.85=1.597m3/孔取20m3/孔，式中η=0.20β=0.9m=0.857、注浆工作必须严格按《水工构筑物砼灌浆技术施工规范》及《注浆手册》施工，必须对一切工弃进行详细记录，主要的注表格如下：①水泥浆液浓度比重表；②水玻璃浆液波美度、比重表；③浆液浓度选择表④双液注浆记录表⑤钻孔记录表双液注浆水玻璃波美度及比重表Ba′=145-56Be′比重d1.63551.611541.593531.571521.559511.543501.526451.45401.381391.368381.355371.342361.330351.318301.261251.208151.115131.098双液注浆一般采用40Be′以下，均采用体积比，一般C：S=1：1或C：S=1：0.5C一为水泥浆液，S一为水玻璃浆液，水玻璃配制的波美度现场应采用波美计量测；水泥浆重度应采用比重计量测。单液浆液加水玻璃的现场配制表一般采用40Be′水玻璃加4.5%水泥浆水压比水泥（袋）40Be′水玻璃(桶)水浆液量m30.5:1242.55631.00.6:12226301.0260.75:11926821.0292Πd24π2.024145d1:1151.57271.01.25:1131.57901.0291.5:11118101.0082:1918851.005水泥每袋50Kg，40Be′水玻璃每桶15升，因直接加入水泥浆内会变稠、凝固，一般应采用水泥浆水灰比比中的水，将水玻璃稀释，比如水泥浆水灰比为1：1时，用水727kg，可使用一半水约360kg稀释40Be′水玻璃约为5Be′，这样再与水泥浆一起搅拌，可大大提高可注性和浆液质量。单液浆液添加水玻璃一般采用重量比，采用水泥重量的百分之几。注浆水灰比比重计测试对比表水灰比比重0.5:11.80.6:11.70.8:11.61:11.51.5:11.362.0:11.293.0:11.24.0:11.155.0:11.126.0:11.17.0:11.088.0:11.079.0:11.610.0:11.0511.0:11.05浆液浓度选择表单位钻孔吸水量ρ浆液起始浓度（升/分·米）水泥浆液（水：灰）水玻璃浆液：水泥浆液注：ρ=（重量比）（体积比）1.53：1—Q—压水3.02：1—在最大5.0（2~1.5）：1—压力时7.0（1.5~1.25）：1—的泵流8.01.2:1—量（外分）9.01：1—H—注浆孔深度11.00.85:1—（m）13.00.75:1—＞150.6：1—3QH双液注浆记录表孔号：直径Φ1倾角α深度L单位吸水量g时间（点分）泵压（Mpa）水泥浆浓度体积水玻璃浆液浓度（Be′）体积总体积备注7.00~7.100.001:120015Be′2004001、事故处理2、间歇注浆3、双液浆本孔总消耗量7.10~7.250.100.8:130015Be′300600钻孔记录表孔号钻孔直径Φ1（mm）注浆管直径Φ2（mm）钻孔倾角α（°）钻孔深度m注浆管长度m备注4
