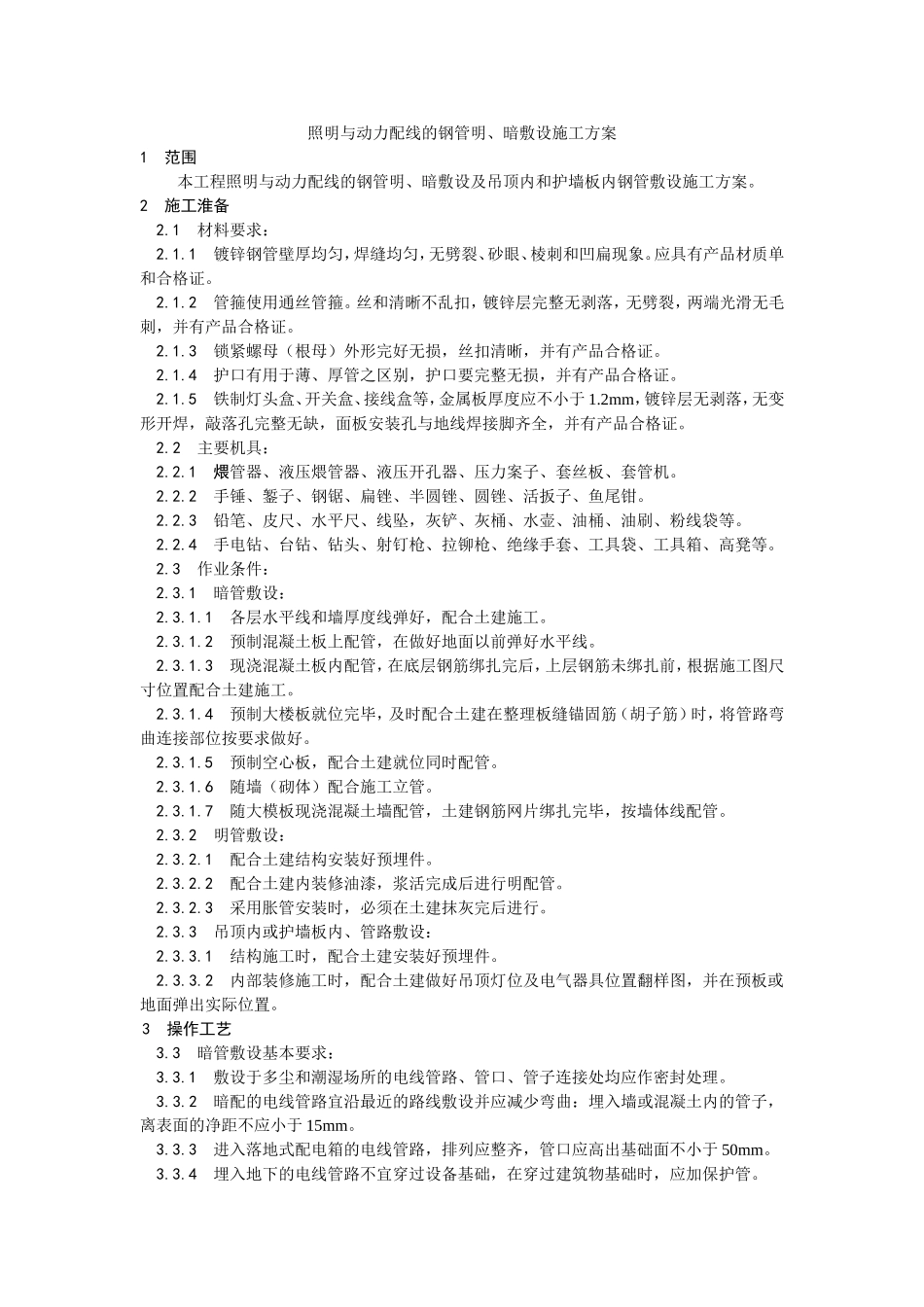

照明与动力配线的钢管明、暗敷设施工方案1范围本工程照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设施工方案。2施工淮备2.1材料要求：2.1.1镀锌钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。应具有产品材质单和合格证。2.1.2管箍使用通丝管箍。丝和清晰不乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺，并有产品合格证。2.1.3锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。2.1.4护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。2.1.5铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。2.2主要机具：2.2.1煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。2.2.2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。2.2.3铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。2.2.4手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。2.3作业条件：2.3.1暗管敷设：2.3.1.1各层水平线和墙厚度线弹好，配合土建施工。2.3.1.2预制混凝土板上配管，在做好地面以前弹好水平线。2.3.1.3现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。2.3.1.4预制大楼板就位完毕，及时配合土建在整理板缝锚固筋（胡子筋）时，将管路弯曲连接部位按要求做好。2.3.1.5预制空心板，配合土建就位同时配管。2.3.1.6随墙（砌体）配合施工立管。2.3.1.7随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。2.3.2明管敷设：2.3.2.1配合土建结构安装好预埋件。2.3.2.2配合土建内装修油漆，浆活完成后进行明配管。2.3.2.3采用胀管安装时，必须在土建抹灰完后进行。2.3.3吊顶内或护墙板内、管路敷设：2.3.3.1结构施工时，配合土建安装好预埋件。2.3.3.2内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在预板或地面弹出实际位置。3操作工艺3.3暗管敷设基本要求：3.3.1敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。3.3.2暗配的电线管路宜沿最近的路线敷设并应减少弯曲：埋入墙或混凝土内的管子，离表面的净距不应小于15mm。3.3.3进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。3.3.4埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。3.4预制加工：根据设计图，加工好各种盒、箱、管弯。钢管煨弯可采用冷煨法或热煨法。3.4.1冷煨法：一般管径为20mm及其以下时，用手板煨管器。先将管子插入煨管器，逐步煨出所需弯度。管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，炼出所需弯度。3.4.2管路的弯曲要求：要求管路的弯曲处不应有折皱、凹穴和裂缝现象，弯扁程度不应大于管外径的1/10；暗配管时，弯曲半径不应小于管外径的6倍；埋设于地下或混凝土楼板内时，不应小于管外径的10倍。3.4.3管子切断：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。3.4.4管子套丝：采用套丝板、套管机，根据管外径选择相应板牙。将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。管径20mm及其以下时，应分二板套成；管径在25mm及其以上时，应分三板套成。3.5测定盒、箱位置：根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。3.6稳注盒、箱：3.6.1稳注盒、箱：稳注盒、箱要求发浆饱满，平整牢固，坐标正确。现制混凝土板墙固定盒、箱加支铁固定，盒、箱底距外墙面小于3cm时，需加金属网固定后再抹灰，防止空裂。3.6.2托板稳注灯头盒：预制圆孔板（或其它顶板）打灯位洞时，找好位置后，用尖錾子由下往上踢，洞口大小比灯头盒外口略大1～2cm，灯头盒焊好卡铁（可用桥杆盒）后，用高标号砂浆稳注好，并用托板...
