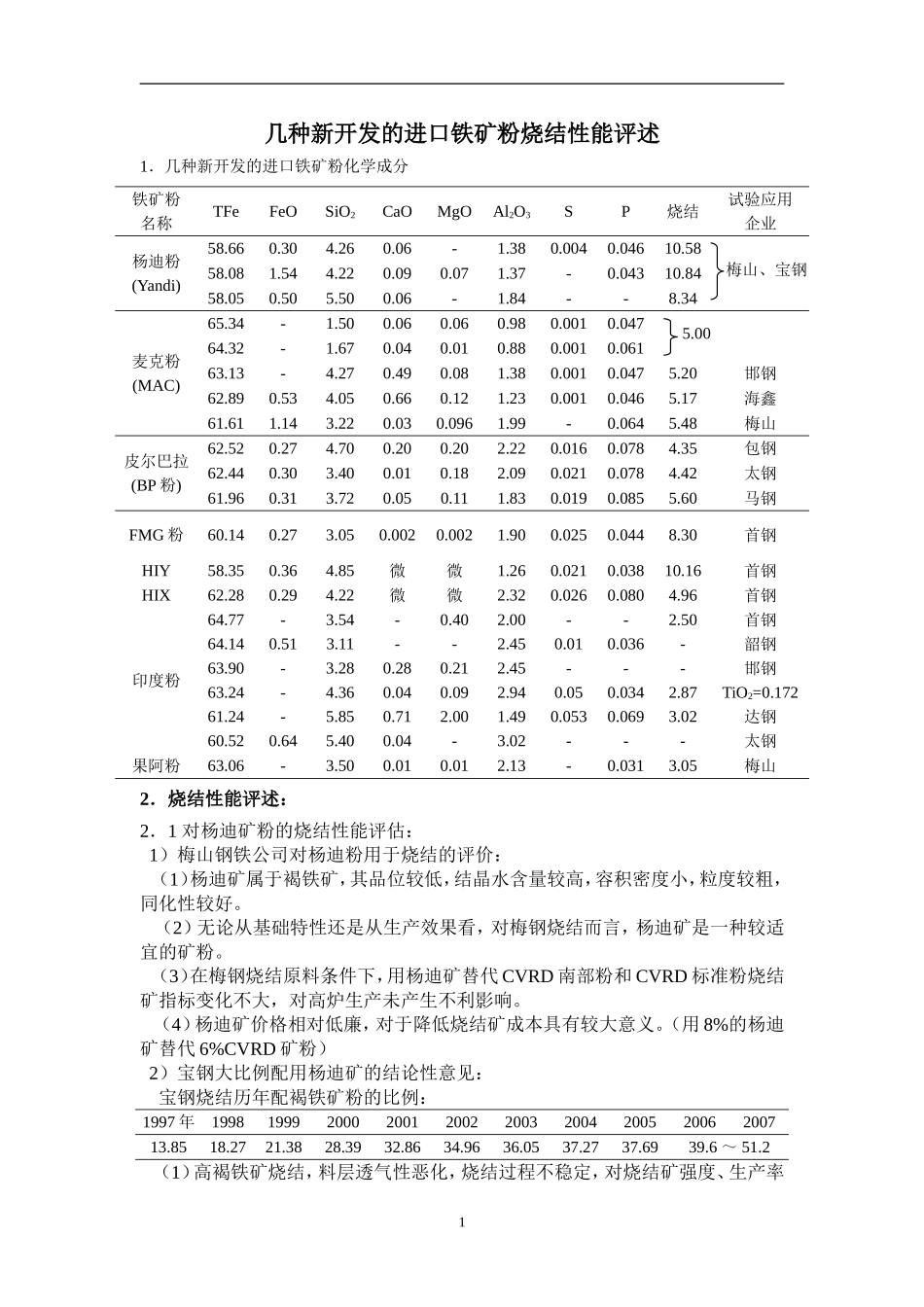

几种新开发进口铁矿粉烧结性能评述许满兴北京科技大学冶金与生态工程学院北京东方永诚科技公司冶金技术研究中心2010.8几种新开发的进口铁矿粉烧结性能评述1．几种新开发的进口铁矿粉化学成分铁矿粉名称TFeFeOSiO2CaOMgOAl2O3SP烧结试验应用企业杨迪粉(Yandi)58.660.304.260.06-1.380.0040.04610.5858.081.544.220.090.071.37-0.04310.8458.050.505.500.06-1.84--8.34麦克粉(MAC)65.34-1.500.060.060.980.0010.04764.32-1.670.040.010.880.0010.06163.13-4.270.490.081.380.0010.0475.20邯钢62.890.534.050.660.121.230.0010.0465.17海鑫61.611.143.220.030.0961.99-0.0645.48梅山皮尔巴拉(BP粉)62.520.274.700.200.202.220.0160.0784.35包钢62.440.303.400.010.182.090.0210.0784.42太钢61.960.313.720.050.111.830.0190.0855.60马钢FMG粉60.140.273.050.0020.0021.900.0250.0448.30首钢HIY58.350.364.85微微1.260.0210.03810.16首钢HIX62.280.294.22微微2.320.0260.0804.96首钢印度粉64.77-3.54-0.402.00--2.50首钢64.140.513.11--2.450.010.036-韶钢63.90-3.280.280.212.45---邯钢63.24-4.360.040.092.940.050.0342.87TiO2=0.17261.24-5.850.712.001.490.0530.0693.02达钢60.520.645.400.04-3.02---太钢果阿粉63.06-3.500.010.012.13-0.0313.05梅山2．烧结性能评述：2．1对杨迪矿粉的烧结性能评估：1）梅山钢铁公司对杨迪粉用于烧结的评价：（1）杨迪矿属于褐铁矿，其品位较低，结晶水含量较高，容积密度小，粒度较粗，同化性较好。（2）无论从基础特性还是从生产效果看，对梅钢烧结而言，杨迪矿是一种较适宜的矿粉。（3）在梅钢烧结原料条件下，用杨迪矿替代CVRD南部粉和CVRD标准粉烧结矿指标变化不大，对高炉生产未产生不利影响。（4）杨迪矿价格相对低廉，对于降低烧结矿成本具有较大意义。（用8%的杨迪矿替代6%CVRD矿粉）2）宝钢大比例配用杨迪矿的结论性意见：宝钢烧结历年配褐铁矿粉的比例：1997年199819992000200120022003200420052006200713.8518.2721.3828.3932.8634.9636.0537.2737.6939.6～51.2（1）高褐铁矿烧结，料层透气性恶化，烧结过程不稳定，对烧结矿强度、生产率5.00梅山、宝钢1和固体燃耗有不利影响，不宜采用“厚料层烧结”的操作模式。（2）高褐铁矿烧结，褐铁矿配比上升1%，生产率将下降0.25%，通过技术措施和强化生产管理，下降幅度可控制在0.05%以内。（3）高褐铁矿烧结，褐铁矿配比上升1%，固体燃耗将上升0.12Kg/t，通过技术措施和强化生产管理，上升幅度可以控制在0.04Kg/t以内。（4）生石灰的质量对烧结过程稳定性的影响非常显著，稳定生石灰的质量是高褐铁矿烧结提高生产率的基础。注：在宝钢条件下，褐铁矿的配比由39.6%上升到51.2%，料层厚度稳定在720～750mm。2．2对皮尔巴拉矿粉（BP）烧结性能的评估1）太钢在烧结杯试验的基础上，在450m2烧结机上进行了生产应用试验，取得了对BP烧结粉的结论性意见：（1）从矿粉的物化性能分析，BP粉的含铁品位与哈默斯利粉相近，SiO2和S含量较低，烧损较高。其粒度组成优于哈粉（HIX）。（2）BP粉比例由23%增加到28%，取代部分B矿粉（太钢矿粉）后，烧结性能变差，但适当调整了混合料水份和配碳量后，烧结技术经济指标得到了明显的改善可满足生产的要求。（3）从烧结杯试验结果看，用相同配比的BP粉替代HIX粉，在适当优化工艺参数的情况下，烧结性能相近或有不同程度的改善。（4）工业生产实践情况表明，450m2烧结机配用BP粉，Al2O3含量和低温还原粉化率略有提高，其他烧结指标变化不明显，高炉使用后炉况顺行，技术经济指标未见明显变化。2）BP粉用于包钢烧结生产的结论性意见：（1）BP粉较包钢目前生产用矿相比，品位高2.62个百分点，SiO2低0.2个百分点，Al2O3含量基本接近。S、K2O和Na2O的含量低于其他进口矿粉，BP粉的粒度粗于其它进口矿粉。（2）BP粉用于四烧生产后，利用系数随BP矿粉配比的增加而提高，燃耗先是提高而后有所降低，但当配比达到50%时又有所增加，烧结矿的转鼓指数的变化与燃耗的变化正相反，烧结矿的化学成分无明显变化，烧结矿的RI和RDI指标随BP配比增加有所变差，烧结矿的软熔性能无...
