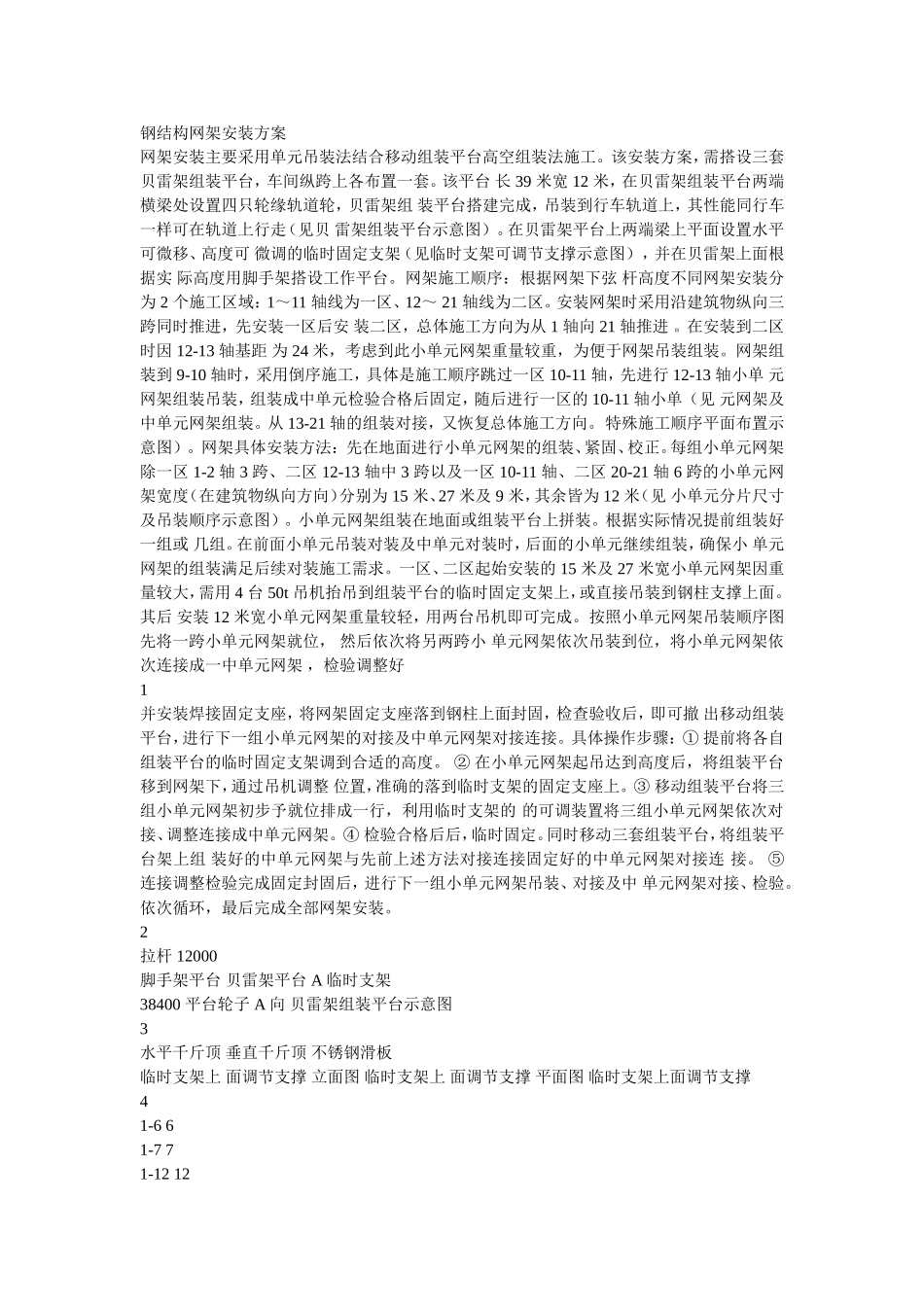

钢结构网架安装方案网架安装主要采用单元吊装法结合移动组装平台高空组装法施工。该安装方案，需搭设三套贝雷架组装平台，车间纵跨上各布置一套。该平台长39米宽12米，在贝雷架组装平台两端横梁处设置四只轮缘轨道轮，贝雷架组装平台搭建完成，吊装到行车轨道上，其性能同行车一样可在轨道上行走（见贝雷架组装平台示意图）。在贝雷架平台上两端梁上平面设置水平可微移、高度可微调的临时固定支架（见临时支架可调节支撑示意图），并在贝雷架上面根据实际高度用脚手架搭设工作平台。网架施工顺序：根据网架下弦杆高度不同网架安装分为2个施工区域：1～11轴线为一区、12～21轴线为二区。安装网架时采用沿建筑物纵向三跨同时推进，先安装一区后安装二区，总体施工方向为从1轴向21轴推进。在安装到二区时因12-13轴基距为24米，考虑到此小单元网架重量较重，为便于网架吊装组装。网架组装到9-10轴时，采用倒序施工，具体是施工顺序跳过一区10-11轴，先进行12-13轴小单元网架组装吊装，组装成中单元检验合格后固定，随后进行一区的10-11轴小单（见元网架及中单元网架组装。从13-21轴的组装对接，又恢复总体施工方向。特殊施工顺序平面布置示意图）。网架具体安装方法：先在地面进行小单元网架的组装、紧固、校正。每组小单元网架除一区1-2轴3跨、二区12-13轴中3跨以及一区10-11轴、二区20-21轴6跨的小单元网架宽度（在建筑物纵向方向）分别为15米、27米及9米，其余皆为12米（见小单元分片尺寸及吊装顺序示意图）。小单元网架组装在地面或组装平台上拼装。根据实际情况提前组装好一组或几组。在前面小单元吊装对装及中单元对装时，后面的小单元继续组装，确保小单元网架的组装满足后续对装施工需求。一区、二区起始安装的15米及27米宽小单元网架因重量较大，需用4台50t吊机抬吊到组装平台的临时固定支架上，或直接吊装到钢柱支撑上面。其后安装12米宽小单元网架重量较轻，用两台吊机即可完成。按照小单元网架吊装顺序图先将一跨小单元网架就位，然后依次将另两跨小单元网架依次吊装到位，将小单元网架依次连接成一中单元网架，检验调整好1并安装焊接固定支座，将网架固定支座落到钢柱上面封固，检查验收后，即可撤出移动组装平台，进行下一组小单元网架的对接及中单元网架对接连接。具体操作步骤：①提前将各自组装平台的临时固定支架调到合适的高度。②在小单元网架起吊达到高度后，将组装平台移到网架下，通过吊机调整位置，准确的落到临时支架的固定支座上。③移动组装平台将三组小单元网架初步予就位排成一行，利用临时支架的的可调装置将三组小单元网架依次对接、调整连接成中单元网架。④检验合格后后，临时固定。同时移动三套组装平台，将组装平台架上组装好的中单元网架与先前上述方法对接连接固定好的中单元网架对接连接。⑤连接调整检验完成固定封固后，进行下一组小单元网架吊装、对接及中单元网架对接、检验。依次循环，最后完成全部网架安装。2拉杆12000脚手架平台贝雷架平台A临时支架38400平台轮子A向贝雷架组装平台示意图3水平千斤顶垂直千斤顶不锈钢滑板临时支架上面调节支撑立面图临时支架上面调节支撑平面图临时支架上面调节支撑41-661-771-12121-13131-18181-19191-24241-25251-30312-3302-4362-9372-10422-15432-16482-21492-222-2754551-221-551-881-11111-14141-17171-20201-23231-26261-29322-2292-5352-8382-11412-14442-17472-20502-23532-26561-331-441-991-10101-15151-16161-21211-22221-27271-28332-1282-6342-7392-12402-13452-18462-19512-24522-2557吊机吊装位置小单元序号1-33吊装顺序号小单元分片尺寸及吊装顺序示意图56吊机吊机吊机吊机网架吊装组装平面布置顺序示意图（一）吊机吊机拼装方向吊机吊机网架吊装组装平面布置顺序示意图（二）7吊机吊机拼装方向吊机吊机网架吊装组装平面布置顺序示意图（三）拼装方向吊机吊机网架吊装组装平面布置顺序示意图（四）8拼装方向拼装方向吊机吊机网架吊装组装平面布置顺序示意图（五）拼装方向吊机吊机网架吊装组装平面布置顺序示意图(六）9拼装方向网架吊装组装平面布置顺序示意图（七）吊机吊机吊机吊机特...
