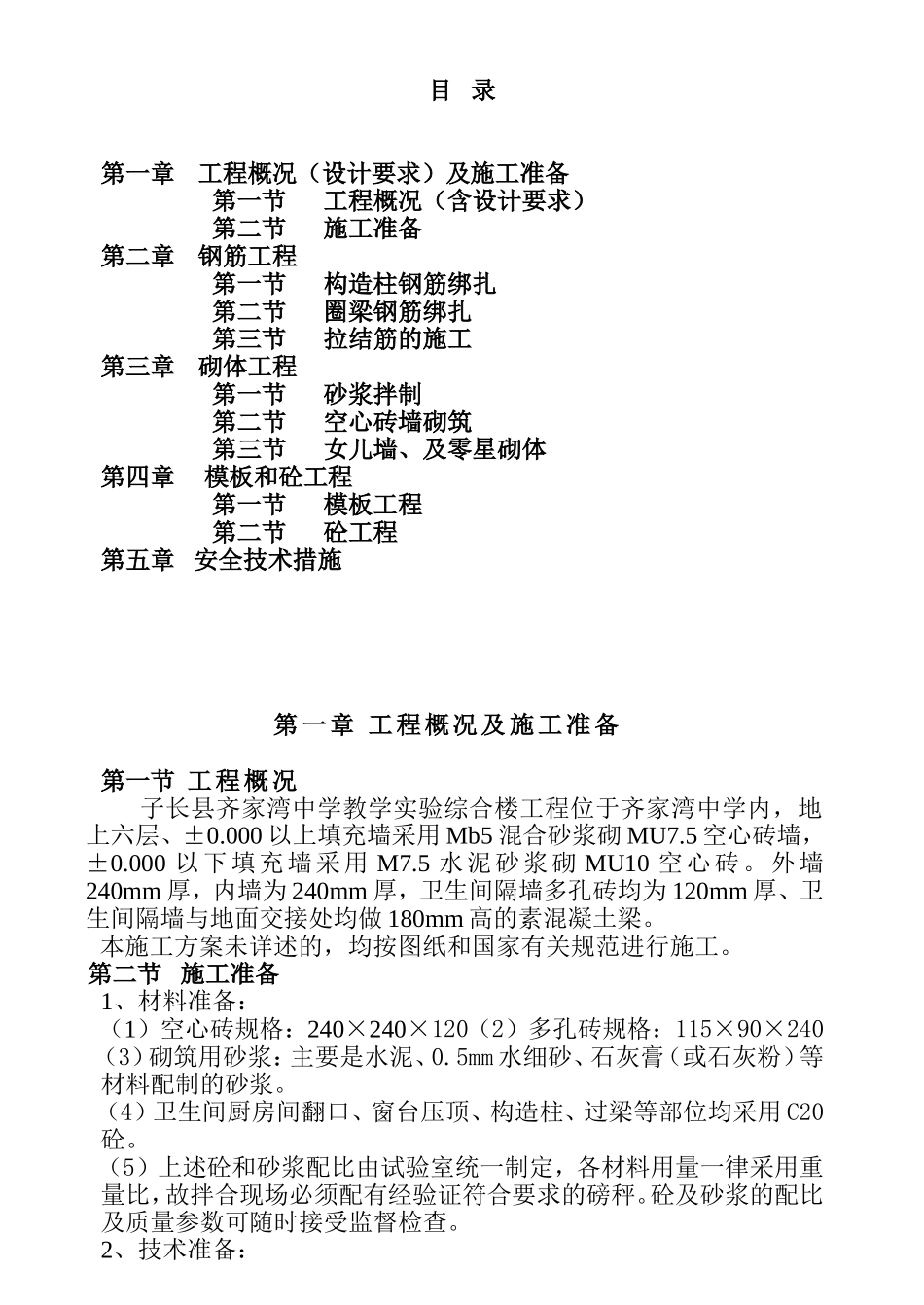

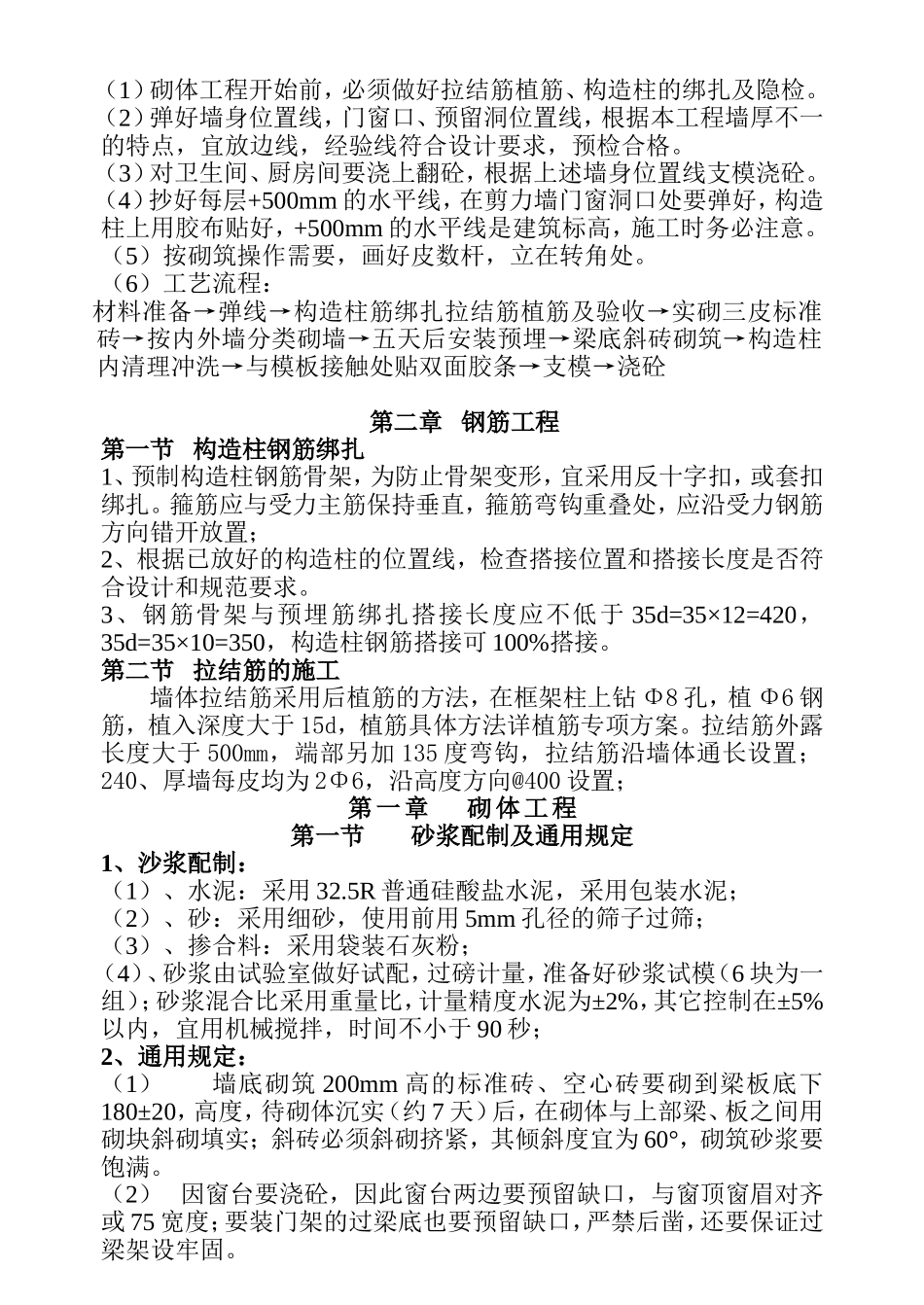

子长县齐家湾中学教学实验综合楼填充结构施工方案延安昌新建筑工程有限公司子长县齐家湾中学教学实验综合楼项目部二0一四年六月目录第一章工程概况（设计要求）及施工准备第一节工程概况（含设计要求）第二节施工准备第二章钢筋工程第一节构造柱钢筋绑扎第二节圈梁钢筋绑扎第三节拉结筋的施工第三章砌体工程第一节砂浆拌制第二节空心砖墙砌筑第三节女儿墙、及零星砌体第四章模板和砼工程第一节模板工程第二节砼工程第五章安全技术措施第一章工程概况及施工准备第一节工程概况子长县齐家湾中学教学实验综合楼工程位于齐家湾中学内，地上六层、±0.000以上填充墙采用Mb5混合砂浆砌MU7.5空心砖墙，±0.000以下填充墙采用M7.5水泥砂浆砌MU10空心砖。外墙240mm厚，内墙为240mm厚，卫生间隔墙多孔砖均为120mm厚、卫生间隔墙与地面交接处均做180mm高的素混凝土梁。本施工方案未详述的，均按图纸和国家有关规范进行施工。第二节施工准备1、材料准备：（1）空心砖规格：240×240×120（2）多孔砖规格：115×90×240（3）砌筑用砂浆：主要是水泥、0.5mm水细砂、石灰膏（或石灰粉）等材料配制的砂浆。（4）卫生间厨房间翻口、窗台压顶、构造柱、过梁等部位均采用C20砼。（5）上述砼和砂浆配比由试验室统一制定，各材料用量一律采用重量比，故拌合现场必须配有经验证符合要求的磅秤。砼及砂浆的配比及质量参数可随时接受监督检查。2、技术准备：（1）砌体工程开始前，必须做好拉结筋植筋、构造柱的绑扎及隐检。（2）弹好墙身位置线，门窗口、预留洞位置线，根据本工程墙厚不一的特点，宜放边线，经验线符合设计要求，预检合格。（3）对卫生间、厨房间要浇上翻砼，根据上述墙身位置线支模浇砼。（4）抄好每层+500mm的水平线，在剪力墙门窗洞口处要弹好，构造柱上用胶布贴好，+500mm的水平线是建筑标高，施工时务必注意。（5）按砌筑操作需要，画好皮数杆，立在转角处。（6）工艺流程：材料准备→弹线→构造柱筋绑扎拉结筋植筋及验收→实砌三皮标准砖→按内外墙分类砌墙→五天后安装预埋→梁底斜砖砌筑→构造柱内清理冲洗→与模板接触处贴双面胶条→支模→浇砼第二章钢筋工程第一节构造柱钢筋绑扎1、预制构造柱钢筋骨架，为防止骨架变形，宜采用反十字扣，或套扣绑扎。箍筋应与受力主筋保持垂直，箍筋弯钩重叠处，应沿受力钢筋方向错开放置；2、根据已放好的构造柱的位置线，检查搭接位置和搭接长度是否符合设计和规范要求。3、钢筋骨架与预埋筋绑扎搭接长度应不低于35d=35×12=420，35d=35×10=350，构造柱钢筋搭接可100%搭接。第二节拉结筋的施工墙体拉结筋采用后植筋的方法，在框架柱上钻Φ8孔，植Φ6钢筋，植入深度大于15d，植筋具体方法详植筋专项方案。拉结筋外露长度大于500mm，端部另加135度弯钩，拉结筋沿墙体通长设置；240、厚墙每皮均为2Φ6，沿高度方向@400设置；第一章砌体工程第一节砂浆配制及通用规定1、沙浆配制：（1）、水泥：采用32.5R普通硅酸盐水泥，采用包装水泥；（2）、砂：采用细砂，使用前用5mm孔径的筛子过筛；（3）、掺合料：采用袋装石灰粉；（4）、砂浆由试验室做好试配，过磅计量，准备好砂浆试模（6块为一组）；砂浆混合比采用重量比，计量精度水泥为±2%，其它控制在±5%以内，宜用机械搅拌，时间不小于90秒；2、通用规定：（1）墙底砌筑200mm高的标准砖、空心砖要砌到梁板底下180±20，高度，待砌体沉实（约7天）后，在砌体与上部梁、板之间用砌块斜砌填实；斜砖必须斜砌挤紧，其倾斜度宜为60°，砌筑砂浆要饱满。（2）因窗台要浇砼，因此窗台两边要预留缺口，与窗顶窗眉对齐或75宽度；要装门架的过梁底也要预留缺口，严禁后凿，还要保证过梁架设牢固。（3）拉结筋伸入墙内长度不小于700，末端另加90°弯钩，有门窗洞时伸到墙垛边。（4）每天下班前砌体施工班组应组织自查，对墙的垂直度、墙面平整度、灰缝水平度、砂浆饱满度、砖干湿度和马牙槎、丁顺砖、砌筑高、窗台板、门上爪、以及墙勾缝、面整洁等对照检查，发现问题，谁施工谁处理，当天纠正，处理不过夜。第二节五孔砖墙砌筑1、粘土砖必须在砌筑前一天浇水湿润。2、空心砖砌筑前，应向砌筑面适当浇水，...
