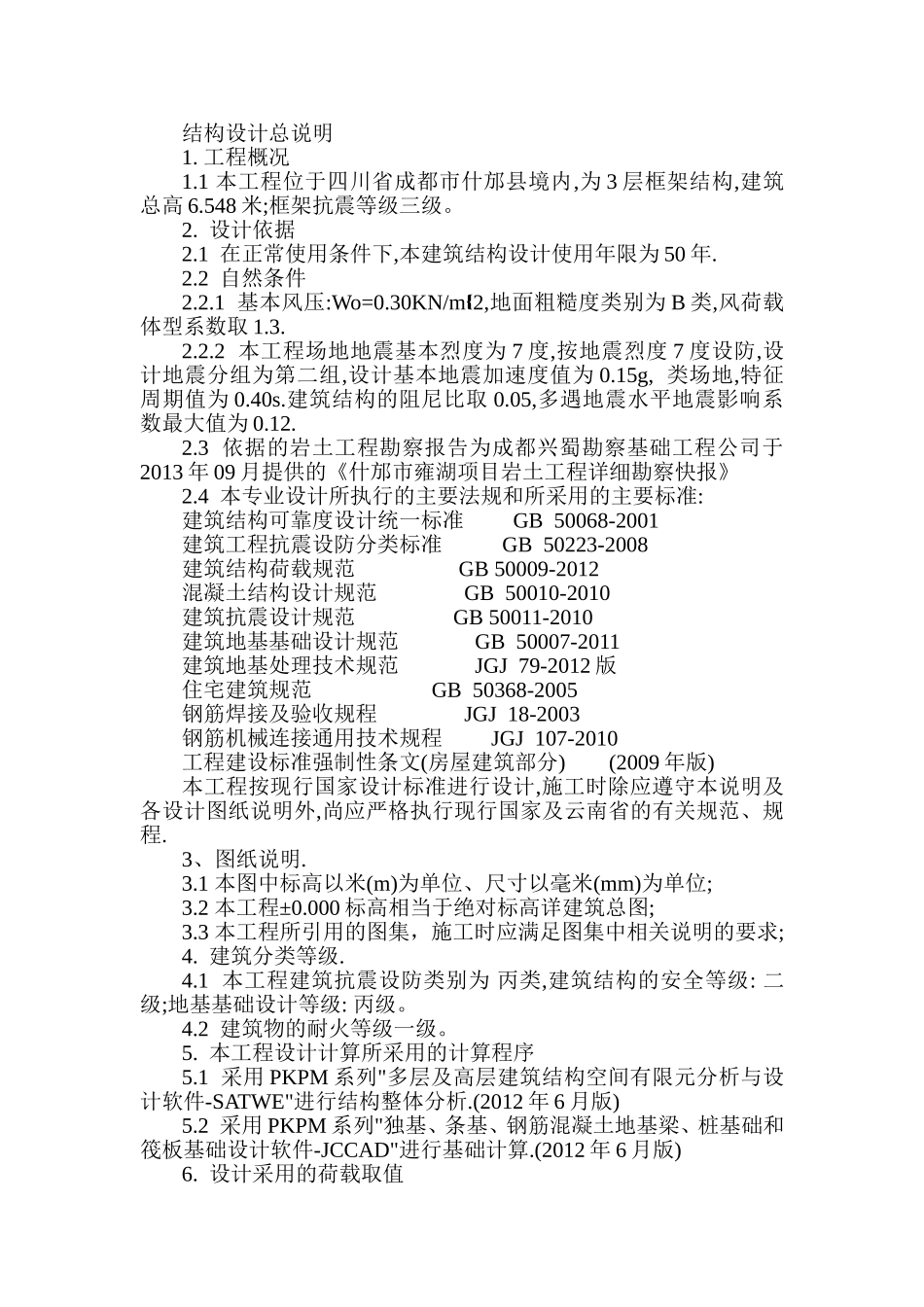

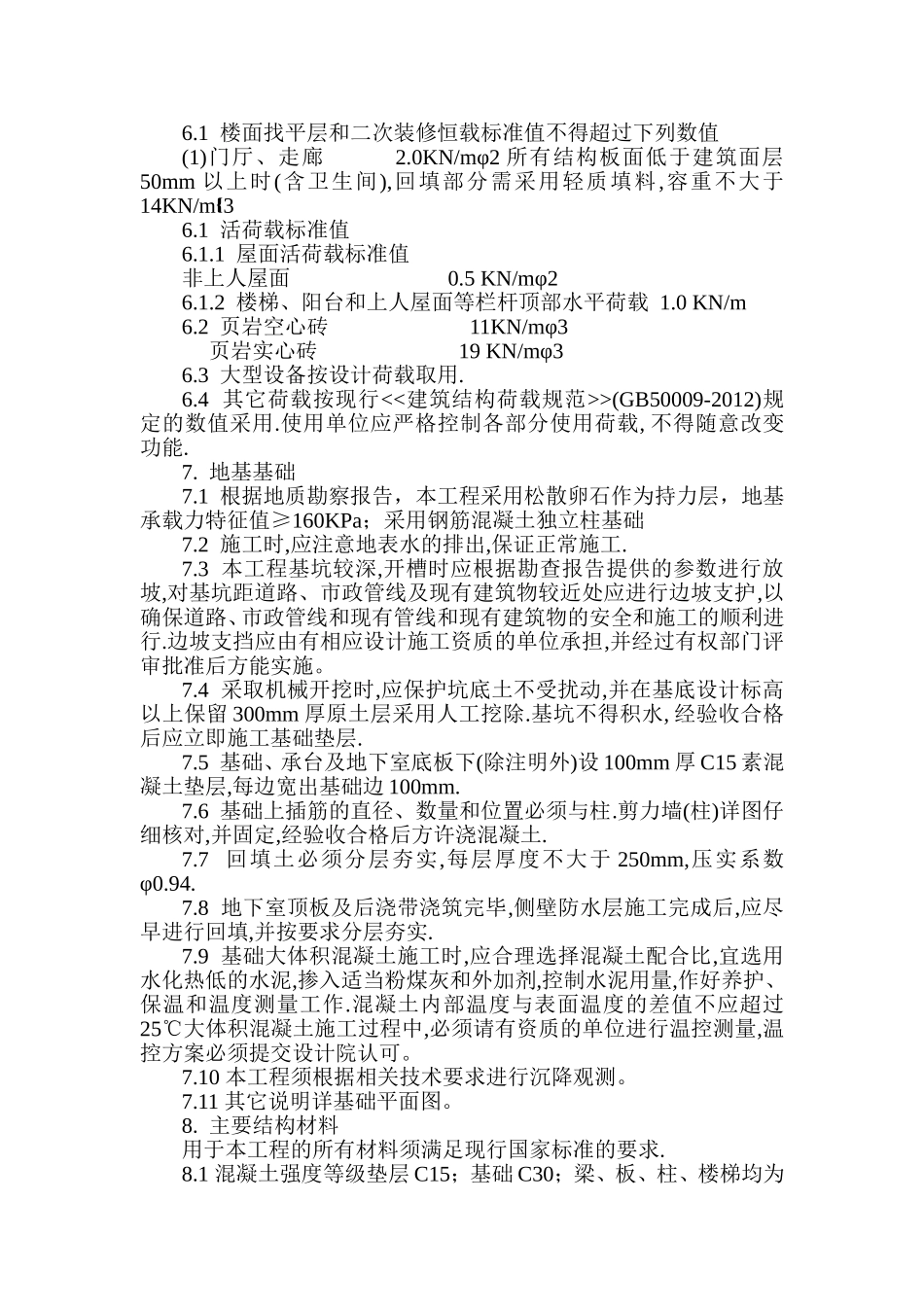

结构设计总说明1.工程概况1.1本工程位于四川省成都市什邡县境内,为3层框架结构,建筑总高6.548米;框架抗震等级三级。2.设计依据2.1在正常使用条件下,本建筑结构设计使用年限为50年.2.2自然条件2.2.1基本风压:Wo=0.30KN/m2Œ,地面粗糙度类别为B类,风荷载体型系数取1.3.2.2.2本工程场地地震基本烈度为7度,按地震烈度7度设防,设计地震分组为第二组,设计基本地震加速度值为0.15g,类场地,特征周期值为0.40s.建筑结构的阻尼比取0.05,多遇地震水平地震影响系数最大值为0.12.2.3依据的岩土工程勘察报告为成都兴蜀勘察基础工程公司于2013年09月提供的《什邡市雍湖项目岩土工程详细勘察快报》2.4本专业设计所执行的主要法规和所采用的主要标准:建筑结构可靠度设计统一标准GB50068-2001建筑工程抗震设防分类标准GB50223-2008建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010建筑抗震设计规范GB50011-2010建筑地基基础设计规范GB50007-2011建筑地基处理技术规范JGJ79-2012版住宅建筑规范GB50368-2005钢筋焊接及验收规程JGJ18-2003钢筋机械连接通用技术规程JGJ107-2010工程建设标准强制性条文(房屋建筑部分)(2009年版)本工程按现行国家设计标准进行设计,施工时除应遵守本说明及各设计图纸说明外,尚应严格执行现行国家及云南省的有关规范、规程.3、图纸说明.3.1本图中标高以米(m)为单位、尺寸以毫米(mm)为单位;3.2本工程±0.000标高相当于绝对标高详建筑总图;3.3本工程所引用的图集，施工时应满足图集中相关说明的要求;4.建筑分类等级.4.1本工程建筑抗震设防类别为丙类,建筑结构的安全等级:二级;地基基础设计等级:丙级。4.2建筑物的耐火等级一级。5.本工程设计计算所采用的计算程序5.1采用PKPM系列"多层及高层建筑结构空间有限元分析与设计软件-SATWE"进行结构整体分析.(2012年6月版)5.2采用PKPM系列"独基、条基、钢筋混凝土地基梁、桩基础和筏板基础设计软件-JCCAD"进行基础计算.(2012年6月版)6.设计采用的荷载取值6.1楼面找平层和二次装修恒载标准值不得超过下列数值(1)门厅、走廊2.0KN/mφ2所有结构板面低于建筑面层50mm以上时(含卫生间),回填部分需采用轻质填料,容重不大于14KN/m3Œ6.1活荷载标准值6.1.1屋面活荷载标准值非上人屋面0.5KN/mφ26.1.2楼梯、阳台和上人屋面等栏杆顶部水平荷载1.0KN/m6.2页岩空心砖11KN/mφ3页岩实心砖19KN/mφ36.3大型设备按设计荷载取用.6.4其它荷载按现行<<建筑结构荷载规范>>(GB50009-2012)规定的数值采用.使用单位应严格控制各部分使用荷载,不得随意改变功能.7.地基基础7.1根据地质勘察报告，本工程采用松散卵石作为持力层，地基承载力特征值≥160KPa；采用钢筋混凝土独立柱基础7.2施工时,应注意地表水的排出,保证正常施工.7.3本工程基坑较深,开槽时应根据勘查报告提供的参数进行放坡,对基坑距道路、市政管线及现有建筑物较近处应进行边坡支护,以确保道路、市政管线和现有管线和现有建筑物的安全和施工的顺利进行.边坡支挡应由有相应设计施工资质的单位承担,并经过有权部门评审批准后方能实施。7.4采取机械开挖时,应保护坑底土不受扰动,并在基底设计标高以上保留300mm厚原土层采用人工挖除.基坑不得积水,经验收合格后应立即施工基础垫层.7.5基础、承台及地下室底板下(除注明外)设100mm厚C15素混凝土垫层,每边宽出基础边100mm.7.6基础上插筋的直径、数量和位置必须与柱.剪力墙(柱)详图仔细核对,并固定,经验收合格后方许浇混凝土.7.7回填土必须分层夯实,每层厚度不大于250mm,压实系数φ0.94.7.8地下室顶板及后浇带浇筑完毕,侧壁防水层施工完成后,应尽早进行回填,并按要求分层夯实.7.9基础大体积混凝土施工时,应合理选择混凝土配合比,宜选用水化热低的水泥,掺入适当粉煤灰和外加剂,控制水泥用量,作好养护、保温和温度测量工作.混凝土内部温度与表面温度的差值不应超过25℃大体积混凝土施工过程中,必须请有资质的单位进行温控测量,温控方案必须提交设计院认可。7.10本工程须根据相关技术要求进行沉降观测。7.11其它说明详基础平面图。8.主要结构材料用于本工程的所有材料须满足现行国家标准的要求.8.1混凝土强度等级垫层C15；基础C30；梁、板、柱、楼...
