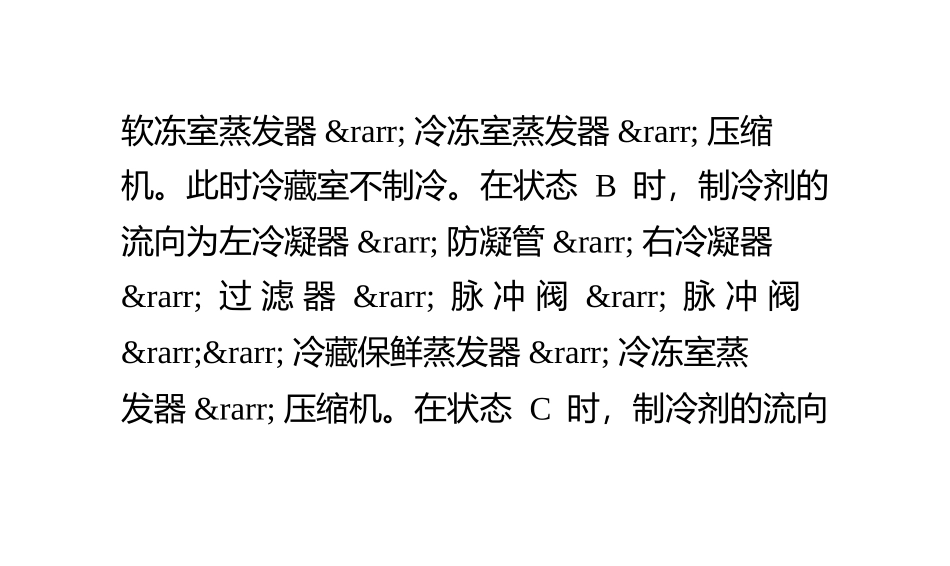

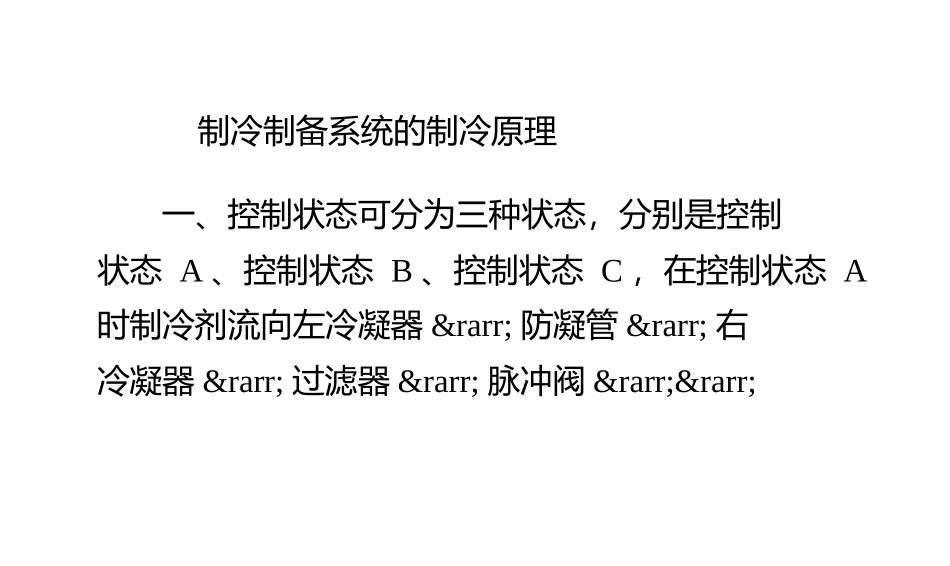

制冷制备系统的制冷原理一、控制状态可分为三种状态，分别是控制状态A、控制状态B、控制状态C，在控制状态A时制冷剂流向左冷凝器→防凝管→右冷凝器→过滤器→脉冲阀→→软冻室蒸发器→冷冻室蒸发器→压缩机
此时冷藏室不制冷
在状态B时，制冷剂的流向为左冷凝器→防凝管→右冷凝器→过滤器→脉冲阀→脉冲阀→→冷藏保鲜蒸发器→冷冻室蒸发器→压缩机
在状态C时，制冷剂的流向个大嘴巴，你就少拿我寻开心了

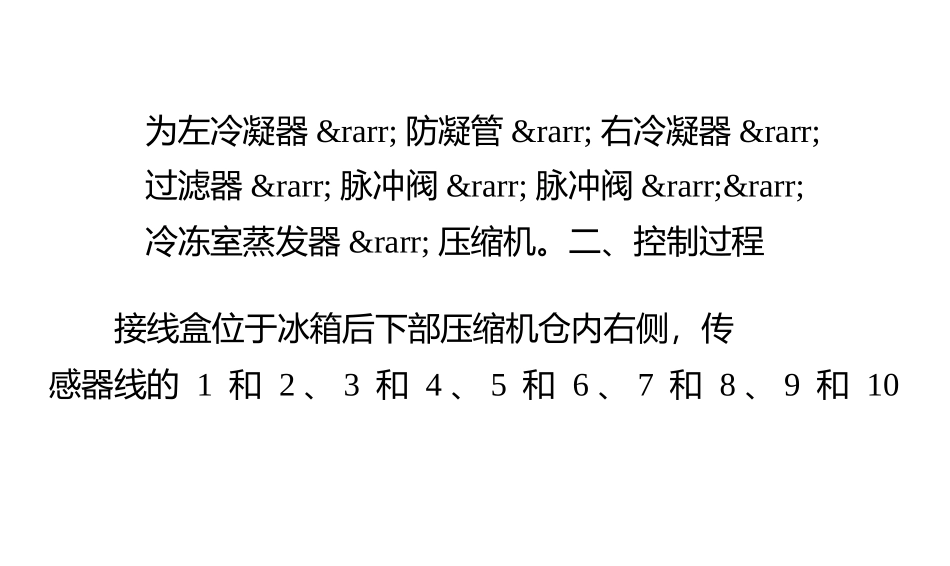

”千源抿嘴淡淡的笑了一为左冷凝器→防凝管→右冷凝器→过滤器→脉冲阀→脉冲阀→→冷冻室蒸发器→压缩机
二、控制过程接线盒位于冰箱后下部压缩机仓内右侧，传感器线的1和2、3和4、5和6、7和8、9和10号线柱分别接冰温室、软冻室、化霜、冷冻室、冷藏室这5个传感器探头
5个温度传感器分别位于冷藏室、冰温室左侧：冷冻室、软冻室后背及冷藏室后背内部发泡层内的蒸发器的蒸发板上
个大嘴巴，你就少拿我寻开心了
”千源抿嘴淡淡的笑了一电气系统原理：补偿加热器控制及冷藏室化霜：当0℃保鲜室温度传感器的温度≤-1℃且冷藏室处于非制冷状态时，补偿加热器开始，当此温度≥1℃或冷藏室开始制冷时补偿加热器断开；当冷藏室累计制冷时间达到6h，冷藏室休止制冷，补偿加热器开始16min；然后判定冷藏蒸发器传感器温度，若t1≥6℃则退出化霜状态返回正常状态，若t1＜6℃则再持续16min天然化霜过程后再退出化霜并返回正常状态
冷冻室先达到OFF点，而软冻室或冷藏室未达到OFF点，则继承开机，直到软冻室、冷藏室先后达到OFF点一次并且先到OFF点的间室温度仍在ON点个大嘴巴，你就少拿我寻开心了
”千源抿嘴淡淡的笑了一之下，压缩机停机
冷藏室、软冻室如都在ON点之下，则进入控制状态C或停机
冷藏保鲜室连续制冷32min后，此时若变温软冻室温度在ON点之上，则直接进入控制状态A
软冻室连续制冷16min后，此时若冷藏保鲜室温度还在ON点
