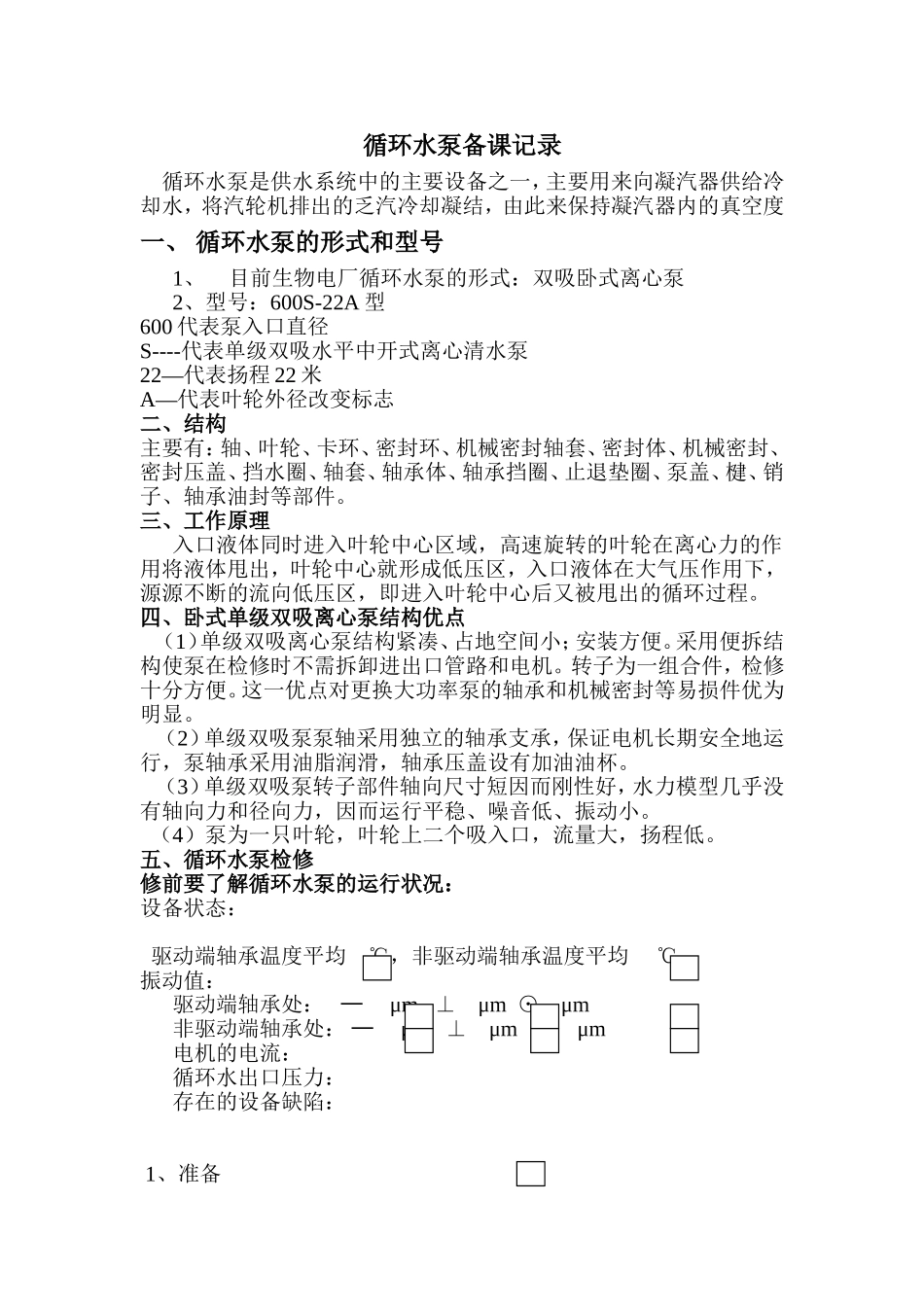

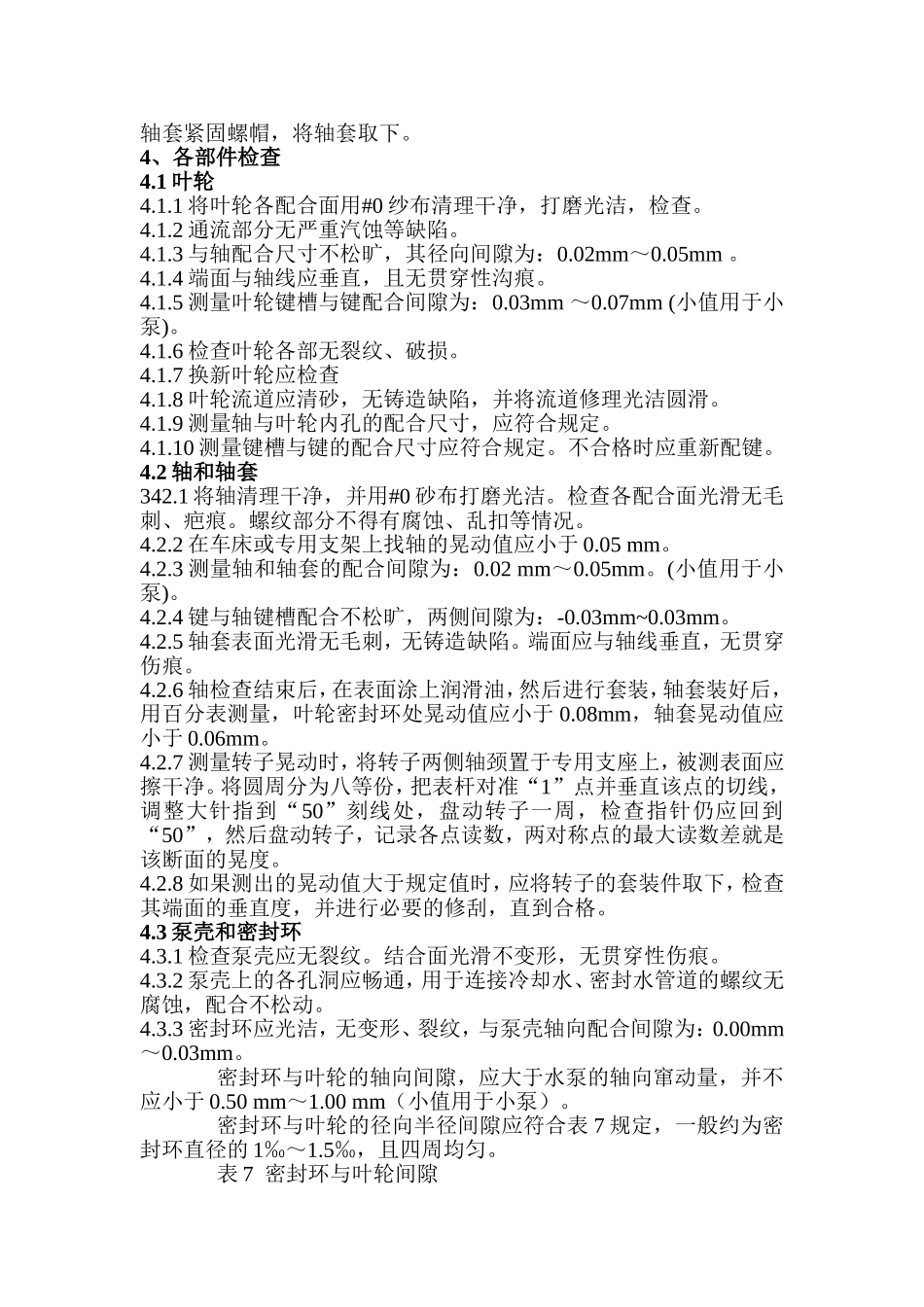

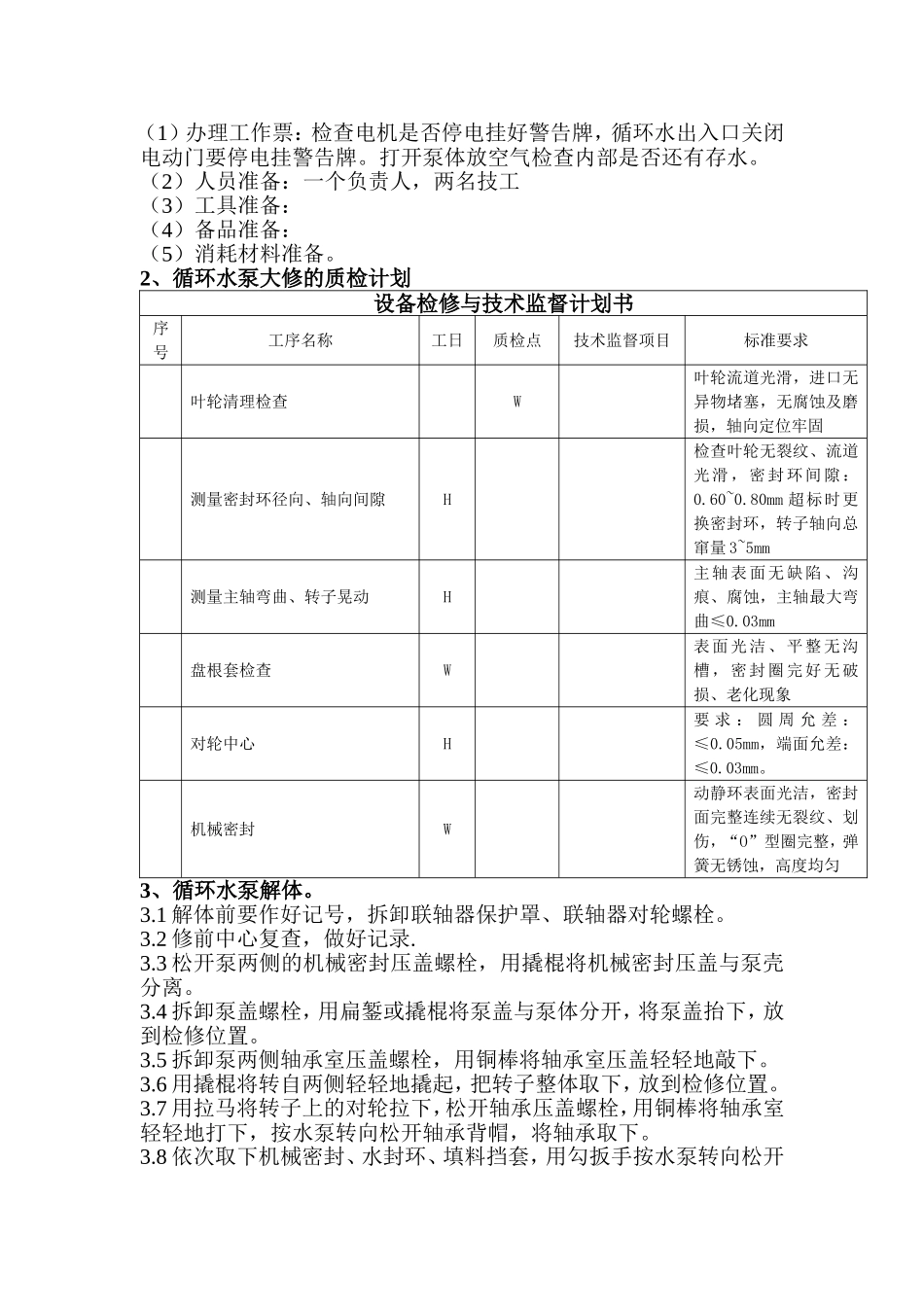

循环水泵备课记录循环水泵是供水系统中的主要设备之一，主要用来向凝汽器供给冷却水，将汽轮机排出的乏汽冷却凝结，由此来保持凝汽器内的真空度一、循环水泵的形式和型号1、目前生物电厂循环水泵的形式：双吸卧式离心泵2、型号：600S-22A型600代表泵入口直径S----代表单级双吸水平中开式离心清水泵22—代表扬程22米A—代表叶轮外径改变标志二、结构主要有：轴、叶轮、卡环、密封环、机械密封轴套、密封体、机械密封、密封压盖、挡水圈、轴套、轴承体、轴承挡圈、止退垫圈、泵盖、楗、销子、轴承油封等部件。三、工作原理入口液体同时进入叶轮中心区域，高速旋转的叶轮在离心力的作用将液体甩出，叶轮中心就形成低压区，入口液体在大气压作用下，源源不断的流向低压区，即进入叶轮中心后又被甩出的循环过程。四、卧式单级双吸离心泵结构优点（1）单级双吸离心泵结构紧凑、占地空间小；安装方便。采用便拆结构使泵在检修时不需拆卸进出口管路和电机。转子为一组合件，检修十分方便。这一优点对更换大功率泵的轴承和机械密封等易损件优为明显。（2）单级双吸泵泵轴采用独立的轴承支承，保证电机长期安全地运行，泵轴承采用油脂润滑，轴承压盖设有加油油杯。（3）单级双吸泵转子部件轴向尺寸短因而刚性好，水力模型几乎没有轴向力和径向力，因而运行平稳、噪音低、振动小。（4）泵为一只叶轮，叶轮上二个吸入口，流量大，扬程低。五、循环水泵检修修前要了解循环水泵的运行状况：设备状态：驱动端轴承温度平均℃，非驱动端轴承温度平均℃.振动值：驱动端轴承处：─μm⊥μm⊙μm非驱动端轴承处：─μm⊥μm⊙μm电机的电流：循环水出口压力：存在的设备缺陷：1、准备（1）办理工作票：检查电机是否停电挂好警告牌，循环水出入口关闭电动门要停电挂警告牌。打开泵体放空气检查内部是否还有存水。（2）人员准备：一个负责人，两名技工（3）工具准备：（4）备品准备：（5）消耗材料准备。2、循环水泵大修的质检计划设备检修与技术监督计划书序号工序名称工日质检点技术监督项目标准要求叶轮清理检查W叶轮流道光滑，进口无异物堵塞，无腐蚀及磨损，轴向定位牢固测量密封环径向、轴向间隙H检查叶轮无裂纹、流道光滑，密封环间隙：0.60~0.80mm超标时更换密封环，转子轴向总窜量3~5mm测量主轴弯曲、转子晃动H主轴表面无缺陷、沟痕、腐蚀，主轴最大弯曲≤0.03mm盘根套检查W表面光洁、平整无沟槽，密封圈完好无破损、老化现象对轮中心H要求：圆周允差：≤0.05mm，端面允差：≤0.03mm。机械密封W动静环表面光洁，密封面完整连续无裂纹、划伤，“O”型圈完整，弹簧无锈蚀，高度均匀3、循环水泵解体。3.1解体前要作好记号，拆卸联轴器保护罩、联轴器对轮螺栓。3.2修前中心复查，做好记录.3.3松开泵两侧的机械密封压盖螺栓，用撬棍将机械密封压盖与泵壳分离。3.4拆卸泵盖螺栓，用扁錾或撬棍将泵盖与泵体分开，将泵盖抬下，放到检修位置。3.5拆卸泵两侧轴承室压盖螺栓，用铜棒将轴承室压盖轻轻地敲下。3.6用撬棍将转自两侧轻轻地撬起，把转子整体取下，放到检修位置。3.7用拉马将转子上的对轮拉下，松开轴承压盖螺栓，用铜棒将轴承室轻轻地打下，按水泵转向松开轴承背帽，将轴承取下。3.8依次取下机械密封、水封环、填料挡套，用勾扳手按水泵转向松开轴套紧固螺帽，将轴套取下。4、各部件检查4.1叶轮4.1.1将叶轮各配合面用#0纱布清理干净，打磨光洁，检查。4.1.2通流部分无严重汽蚀等缺陷。4.1.3与轴配合尺寸不松旷，其径向间隙为：0.02mm～0.05mm。4.1.4端面与轴线应垂直，且无贯穿性沟痕。4.1.5测量叶轮键槽与键配合间隙为：0.03mm～0.07mm(小值用于小泵)。4.1.6检查叶轮各部无裂纹、破损。4.1.7换新叶轮应检查4.1.8叶轮流道应清砂，无铸造缺陷，并将流道修理光洁圆滑。4.1.9测量轴与叶轮内孔的配合尺寸，应符合规定。4.1.10测量键槽与键的配合尺寸应符合规定。不合格时应重新配键。4.2轴和轴套342.1将轴清理干净，并用#0砂布打磨光洁。检查各配合面光滑无毛刺、疤痕。螺纹部分不得有腐蚀、乱扣等情况。4.2.2在车床或专用支架上找轴的晃动值应小于0.05mm。4.2.3测量轴和轴套的配合间隙为：0.02mm～0...
