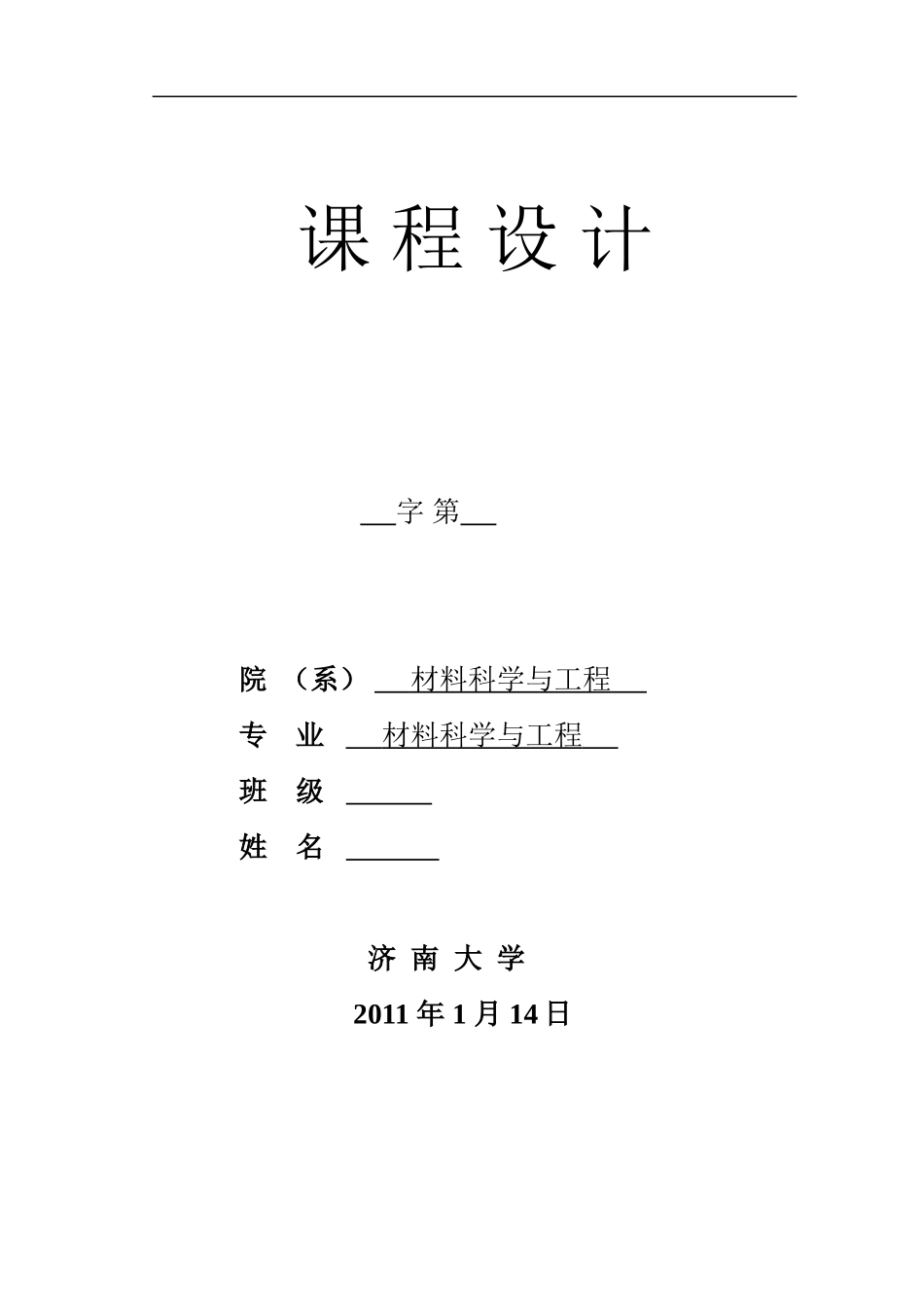

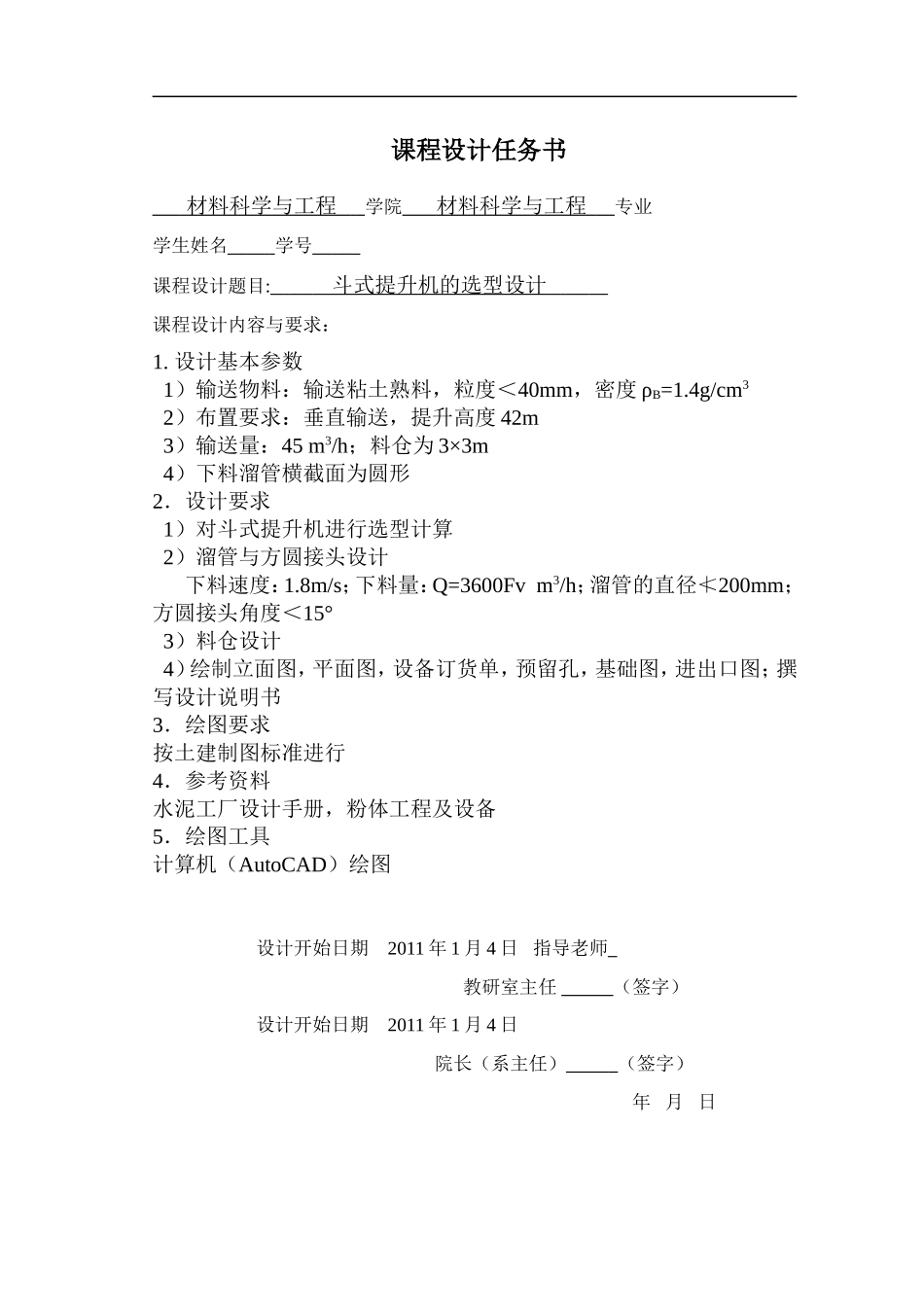

课程设计字第院（系）材料科学与工程专业材料科学与工程班级姓名济南大学2011年1月14日课程设计任务书材料科学与工程学院材料科学与工程专业学生姓名学号课程设计题目:斗式提升机的选型设计课程设计内容与要求：1.设计基本参数1）输送物料：输送粘土熟料，粒度＜40mm，密度ρB=1.4g/cm32）布置要求：垂直输送，提升高度42m3）输送量：45m3/h；料仓为3×3m4）下料溜管横截面为圆形2．设计要求1）对斗式提升机进行选型计算2）溜管与方圆接头设计下料速度：1.8m/s；下料量：Q=3600Fvm3/h；溜管的直径≮200mm；方圆接头角度＜15°3）料仓设计4）绘制立面图，平面图，设备订货单，预留孔，基础图，进出口图；撰写设计说明书3．绘图要求按土建制图标准进行4．参考资料水泥工厂设计手册，粉体工程及设备5．绘图工具计算机（AutoCAD）绘图设计开始日期2011年1月4日指导老师教研室主任（签字）设计开始日期2011年1月4日院长（系主任）（签字）年月日第1页目录1前言……………………………………………………21.1斗式提升机的简介…………………………………………21.2斗式提升机的特点（优缺点）………………………………41.3斗式提升机的应用……………………………………………52选型计算与校核及各种系数的确定…………………52.1斗式提升机输送能力的计算…………………………………52.2电机功率大小的计算选择……………………………………63斗式提升机的布置与确定……………………………83.1检视门………………………………………………………83.2进料口………………………………………………………83.3卸料口………………………………………………………83.4传动装置置法………………………………………………84基础尺寸的确定………………………………………8地脚孔尺寸的确定………………………………………………85设备的运行与维修……………………………………95.1斗式提升机的安全操作规程…………………………………95.2斗式提升机的维护保养………………………………………96参考资料………………………………………………10致谢…………………………………………………………………111前言济南大学课程设计说明书用纸第2页1.1斗式提升机的简介斗式提升机作为一种应用极为广泛的垂直输送设备[1]，已经广泛应用于粮食、饲料及种子加工业。斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》，本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等。斗式提升机的结构特点是：被运送物料在与牵引件连结在一起的承载构件料斗内，牵引件绕过各滚筒，形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路，连续运动输送物体。驱动装置与头轮相连，使斗式提升机获得动力并驱使运转。张紧装置与底轮相连，使牵引构件获得必要的初张紧力，以保证正常运转。物料从提升机底部供料。斗式提升机对过载较敏感；斗和带易磨损斗式提升机的料斗和牵引构件等部分及头轮，底轮安装在密闭的罩壳之内，减少灰尘对周围环境的污染。提升机的结构一般有几大部分组成：驱动装置、出料口、上部区段牵引件、料斗、中部机壳、下部区段、张紧装置、进料口、检视门。斗式提升机牵引件常用橡胶带、圆环链、套筒磙子链几种型式，从而形成了三种基本结构型式[1]。新标准中规定TD型、TH型、TB型三种结构型式的提升机，将分别替代国内原D型、HL型、PL型三种机型。斗式提升机是由机座、给料槽、传动装等组成，采用高效的激振器为振动源，保证了设备能够承受大块物料给料的冲击，对给料能力大大提高，利用棒条或板网筛面的作用，达到筛分的功能，从而除掉物料济南大学课程设计说明书用纸第3页中的泥土和细物料，由主、被动两根偏心轴和齿轮组成，主轴由电动机带动，使槽体振动，使物料能够边续不断、不间断的达到输送的目的.TD型斗式提升机是基于D型斗式提升机研制的新产品，与D型相比...
