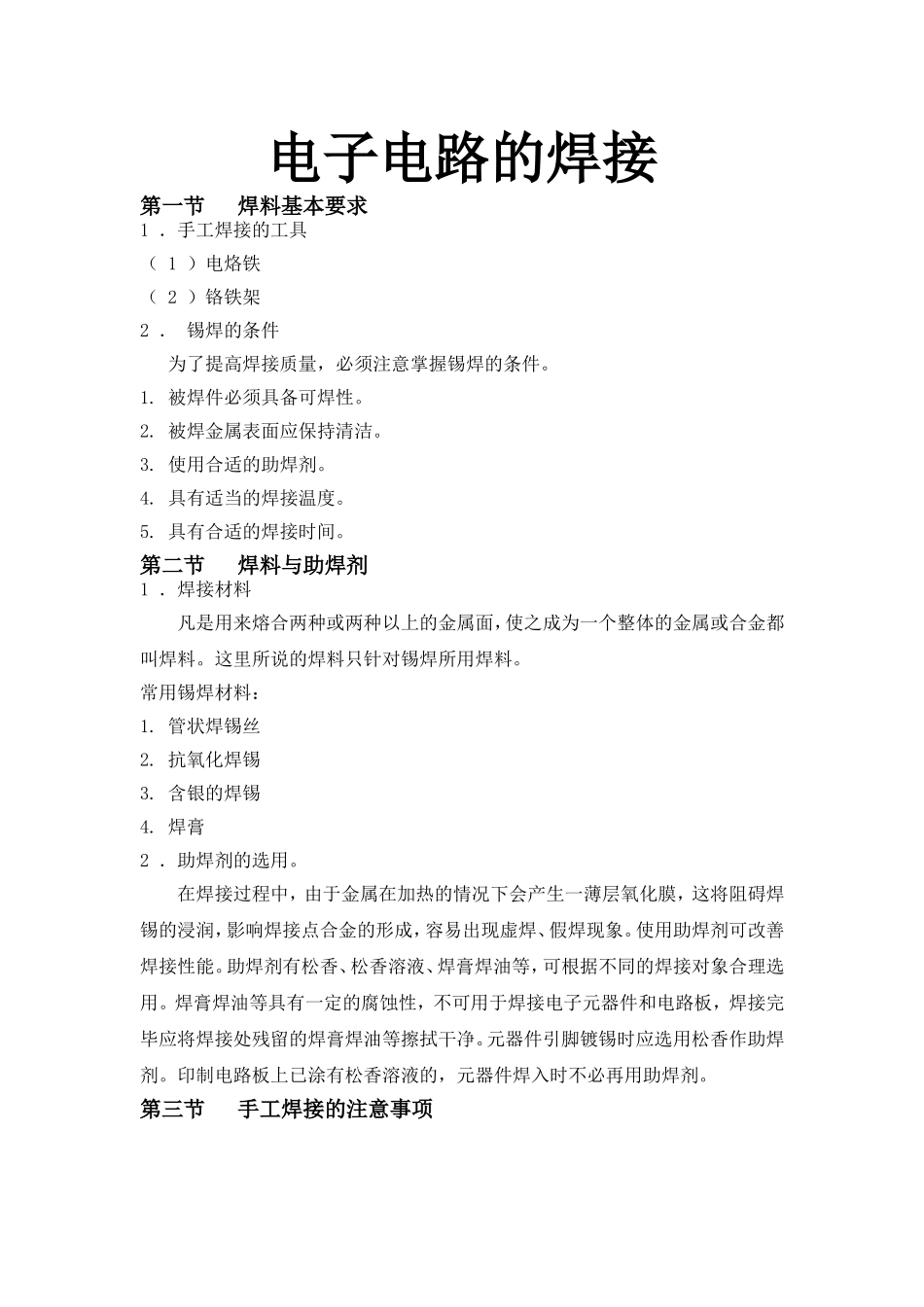

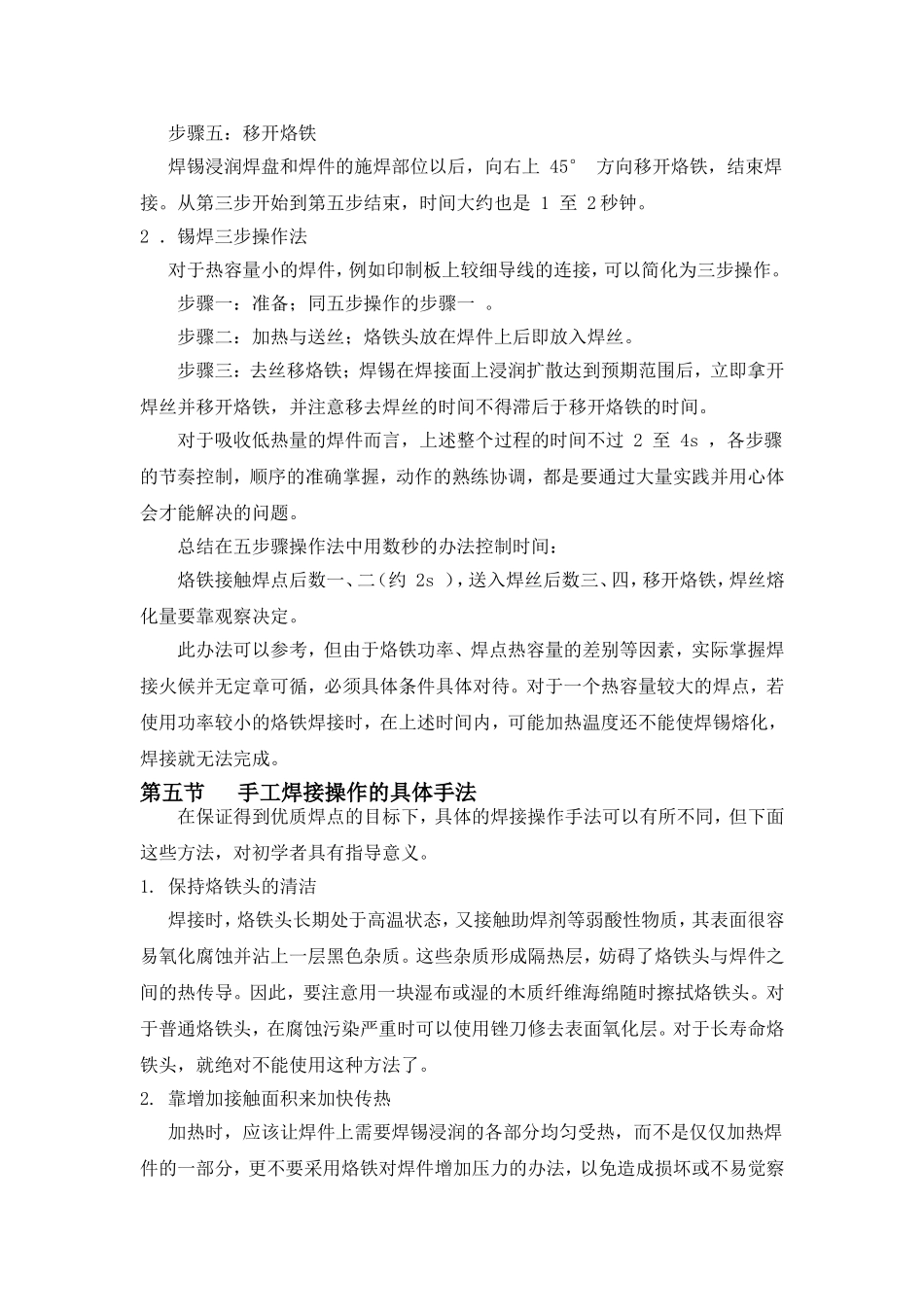

电子电路的焊接第一节焊料基本要求1．手工焊接的工具（1）电烙铁（2）铬铁架2．锡焊的条件为了提高焊接质量，必须注意掌握锡焊的条件。1.被焊件必须具备可焊性。2.被焊金属表面应保持清洁。3.使用合适的助焊剂。4.具有适当的焊接温度。5.具有合适的焊接时间。第二节焊料与助焊剂1．焊接材料凡是用来熔合两种或两种以上的金属面，使之成为一个整体的金属或合金都叫焊料。这里所说的焊料只针对锡焊所用焊料。常用锡焊材料：1.管状焊锡丝2.抗氧化焊锡3.含银的焊锡4.焊膏2．助焊剂的选用。在焊接过程中，由于金属在加热的情况下会产生一薄层氧化膜，这将阻碍焊锡的浸润，影响焊接点合金的形成，容易出现虚焊、假焊现象。使用助焊剂可改善焊接性能。助焊剂有松香、松香溶液、焊膏焊油等，可根据不同的焊接对象合理选用。焊膏焊油等具有一定的腐蚀性，不可用于焊接电子元器件和电路板，焊接完毕应将焊接处残留的焊膏焊油等擦拭干净。元器件引脚镀锡时应选用松香作助焊剂。印制电路板上已涂有松香溶液的，元器件焊入时不必再用助焊剂。第三节手工焊接的注意事项手工锡焊接技术是一项基本功，就是在大规模生产的情况下，维护和维修也必须使用手工焊接。因此，必须通过学习和实践操作练习才能熟练掌握。注意事项如下：1.手握铬铁的姿势掌握正确的操作姿势，可以保证操作者的身心健康，减轻劳动伤害。为减少焊剂加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应该不少于20cm，通常以30cm为宜。电烙铁有三种握法：反握法的动作稳定，长时间操作不易疲劳，适于大功率烙铁的操作；正握法适于中功率烙铁或带弯头电烙铁的操作；一般在操作台上焊接印制板等焊件时，多采用握笔法。2.焊锡丝一般有两种拿法，由于焊锡丝中含有一定比例的铅，而铅是对人体有害的一种重金属，因此操作时应该戴手套或在操作后洗手，避免食入铅尘。3.电烙铁使用以后，一定要稳妥地插放在烙铁架上，并注意导线等其他杂物不要碰到烙铁头，以免烫伤导线，造成漏电等事故。第四节手工焊接操作的基本步骤掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。正确的手工焊接操作过程可以分成若干个步骤，锡焊五步操作法和三步操作法。1．锡焊五步操作法步骤一：准备施焊左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。步骤二：加热焊件烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为2～4秒钟。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。导线与接线柱、元器件引线与焊盘要同时均匀受热。步骤三：送入焊丝）焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。注意：不要把焊锡丝送到烙铁头上！步骤四：移开焊丝当焊丝熔化一定量后，立即向左上45°方向移开焊丝。步骤五：移开烙铁焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。从第三步开始到第五步结束，时间大约也是1至2秒钟。2．锡焊三步操作法对于热容量小的焊件，例如印制板上较细导线的连接，可以简化为三步操作。步骤一：准备；同五步操作的步骤一。步骤二：加热与送丝；烙铁头放在焊件上后即放入焊丝。步骤三：去丝移烙铁；焊锡在焊接面上浸润扩散达到预期范围后，立即拿开焊丝并移开烙铁，并注意移去焊丝的时间不得滞后于移开烙铁的时间。对于吸收低热量的焊件而言，上述整个过程的时间不过2至4s，各步骤的节奏控制，顺序的准确掌握，动作的熟练协调，都是要通过大量实践并用心体会才能解决的问题。总结在五步骤操作法中用数秒的办法控制时间：烙铁接触焊点后数一、二（约2s），送入焊丝后数三、四，移开烙铁，焊丝熔化量要靠观察决定。此办法可以参考，但由于烙铁功率、焊点热容量的差别等因素，实际掌握焊接火候并无定章可循，必须具体条件具体对待。对于一个热容量较大的焊点，若使用功率较小的烙铁焊接时，在上述时间内，可能加热温度还不能使焊锡熔化，焊接就无法完成。第五节手工焊接操作的具体手法在保证得到优质焊点的目标下，具体的焊接操作手法可以...
