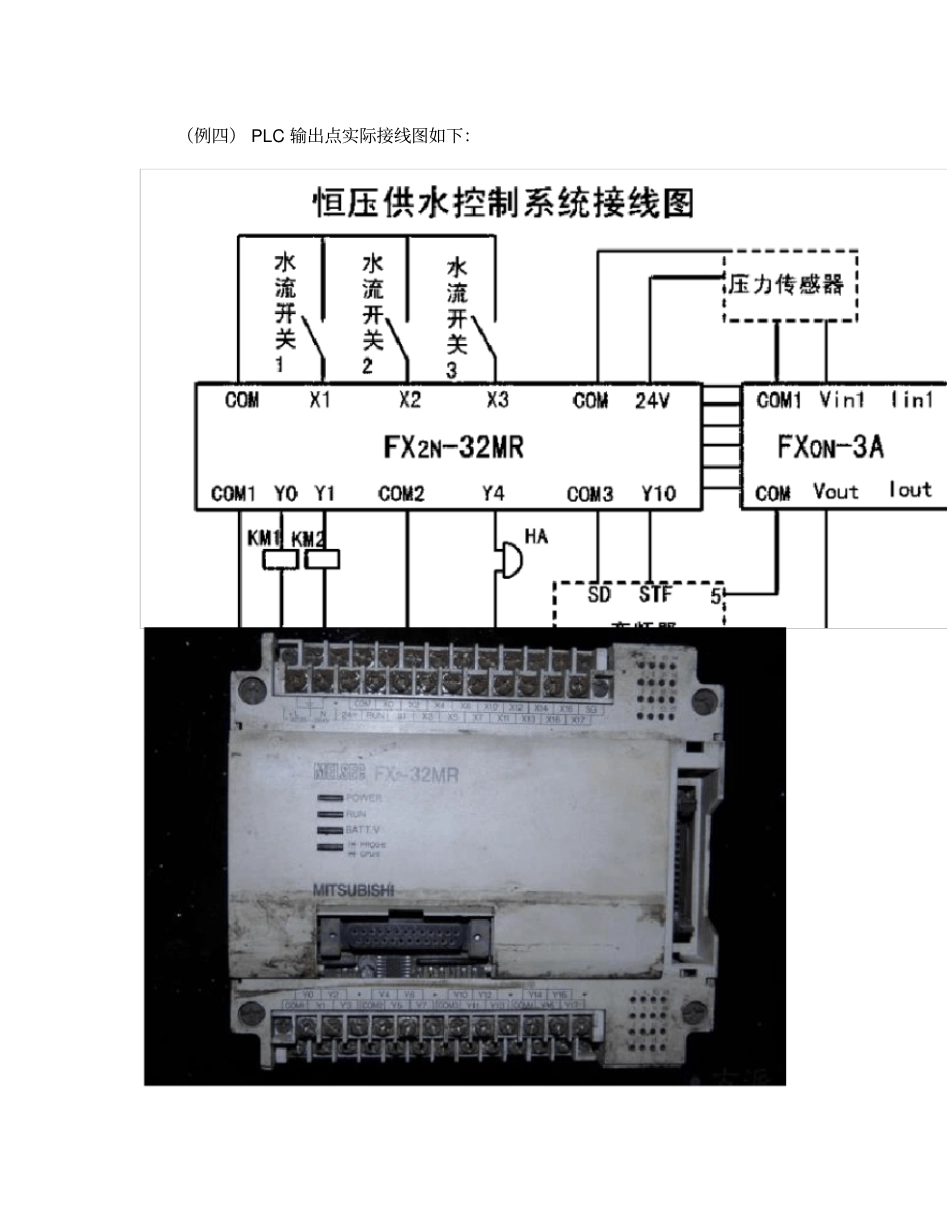

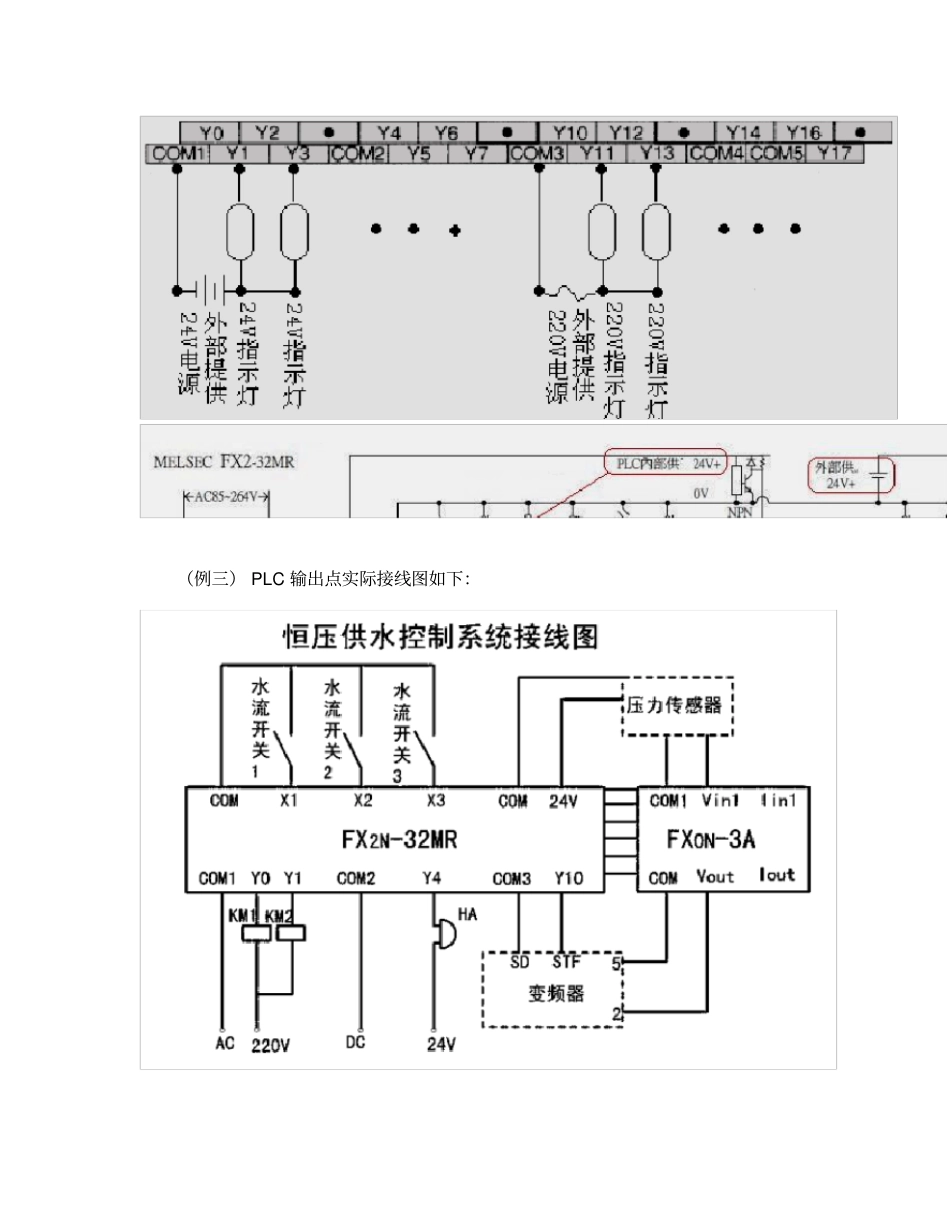

以FX2N-32MR型为例学习三菱PLC输入、输出点接线（例一）PLC输出点实际接线图如下：以FX2N-32MR型号的三菱PLC为例上图中，COM1是Y0,Y1,Y2,Y3的公共端，即当Y0、Y1、Y2、Y3接通时，分别都与COM之间导通，同理，COM2是Y4、Y5、Y6、Y7的公共端，依次类推。。。当程序中，得输出点线圈接通后，对应的输出端子与COM端导通，外部负载与电源之间构成回路，从而得电工作。（例二）PLC输出点实际接线图如下：（例三）PLC输出点实际接线图如下：（例四）PLC输出点实际接线图如下：
