磨料磨具专业知识VIP免费

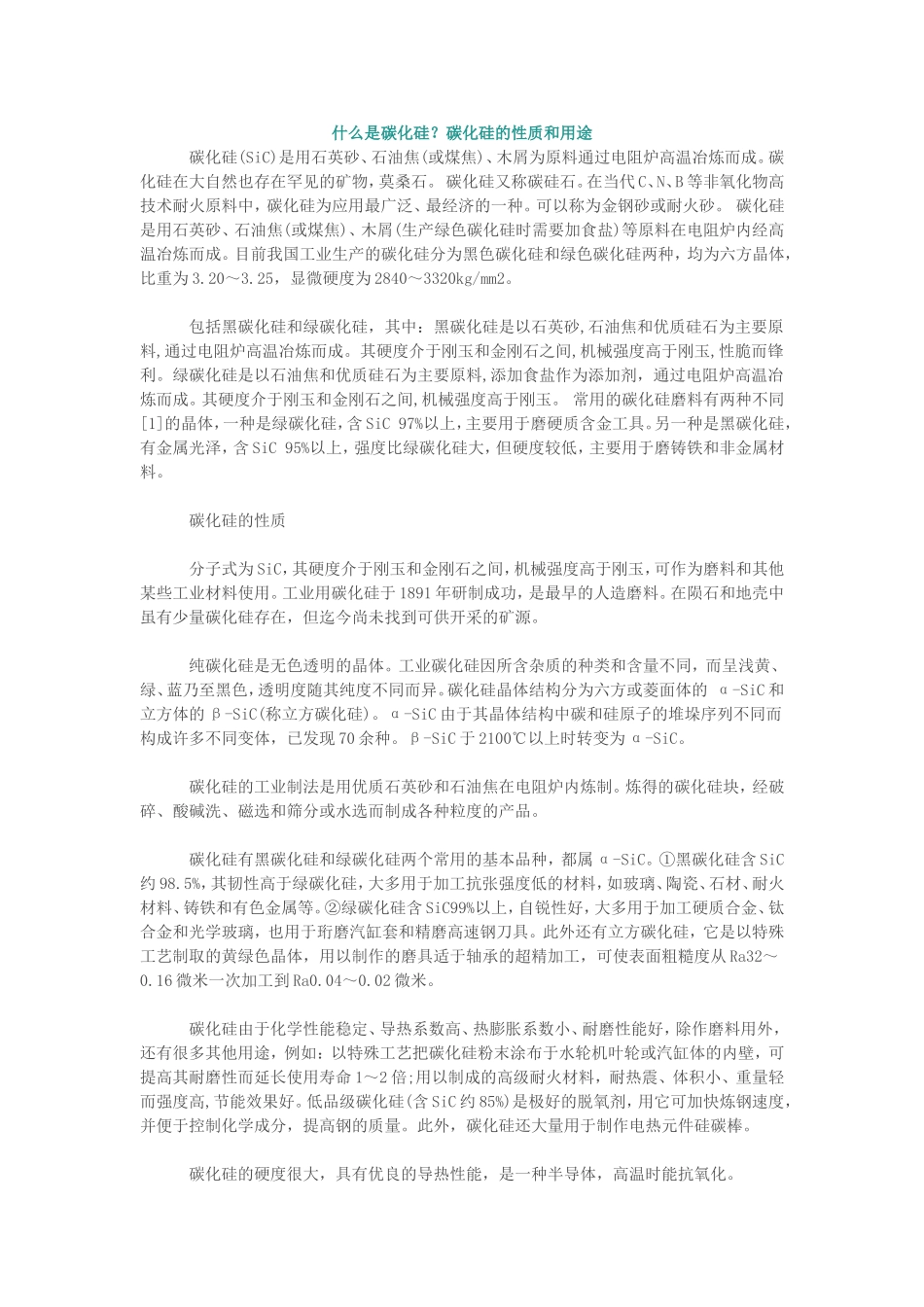

什么是碳化硅？碳化硅的性质和用途碳化硅(SiC)是用石英砂、石油焦(或煤焦)、木屑为原料通过电阻炉高温冶炼而成。碳化硅在大自然也存在罕见的矿物，莫桑石。碳化硅又称碳硅石。在当代C、N、B等非氧化物高技术耐火原料中，碳化硅为应用最广泛、最经济的一种。可以称为金钢砂或耐火砂。碳化硅是用石英砂、石油焦(或煤焦)、木屑(生产绿色碳化硅时需要加食盐)等原料在电阻炉内经高温冶炼而成。目前我国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体，比重为3.20～3.25，显微硬度为2840～3320kg/mm2。包括黑碳化硅和绿碳化硅，其中：黑碳化硅是以石英砂,石油焦和优质硅石为主要原料,通过电阻炉高温冶炼而成。其硬度介于刚玉和金刚石之间,机械强度高于刚玉,性脆而锋利。绿碳化硅是以石油焦和优质硅石为主要原料,添加食盐作为添加剂，通过电阻炉高温冶炼而成。其硬度介于刚玉和金刚石之间,机械强度高于刚玉。常用的碳化硅磨料有两种不同[1]的晶体，一种是绿碳化硅，含SiC97%以上，主要用于磨硬质含金工具。另一种是黑碳化硅，有金属光泽，含SiC95%以上，强度比绿碳化硅大，但硬度较低，主要用于磨铸铁和非金属材料。碳化硅的性质分子式为SiC，其硬度介于刚玉和金刚石之间，机械强度高于刚玉，可作为磨料和其他某些工业材料使用。工业用碳化硅于1891年研制成功，是最早的人造磨料。在陨石和地壳中虽有少量碳化硅存在，但迄今尚未找到可供开采的矿源。纯碳化硅是无色透明的晶体。工业碳化硅因所含杂质的种类和含量不同，而呈浅黄、绿、蓝乃至黑色，透明度随其纯度不同而异。碳化硅晶体结构分为六方或菱面体的α-SiC和立方体的β-SiC(称立方碳化硅)。α-SiC由于其晶体结构中碳和硅原子的堆垛序列不同而构成许多不同变体，已发现70余种。β-SiC于2100℃以上时转变为α-SiC。碳化硅的工业制法是用优质石英砂和石油焦在电阻炉内炼制。炼得的碳化硅块，经破碎、酸碱洗、磁选和筛分或水选而制成各种粒度的产品。碳化硅有黑碳化硅和绿碳化硅两个常用的基本品种，都属α-SiC。①黑碳化硅含SiC约98.5%，其韧性高于绿碳化硅，大多用于加工抗张强度低的材料，如玻璃、陶瓷、石材、耐火材料、铸铁和有色金属等。②绿碳化硅含SiC99%以上，自锐性好，大多用于加工硬质合金、钛合金和光学玻璃，也用于珩磨汽缸套和精磨高速钢刀具。此外还有立方碳化硅，它是以特殊工艺制取的黄绿色晶体，用以制作的磨具适于轴承的超精加工，可使表面粗糙度从Ra32～0.16微米一次加工到Ra0.04～0.02微米。碳化硅由于化学性能稳定、导热系数高、热膨胀系数小、耐磨性能好，除作磨料用外，还有很多其他用途，例如：以特殊工艺把碳化硅粉末涂布于水轮机叶轮或汽缸体的内壁，可提高其耐磨性而延长使用寿命1～2倍;用以制成的高级耐火材料，耐热震、体积小、重量轻而强度高,节能效果好。低品级碳化硅(含SiC约85%)是极好的脱氧剂，用它可加快炼钢速度，并便于控制化学成分，提高钢的质量。此外，碳化硅还大量用于制作电热元件硅碳棒。碳化硅的硬度很大，具有优良的导热性能，是一种半导体，高温时能抗氧化。用途(1)作为磨料，可用来做磨具，如砂轮、油石、磨头、砂瓦类等。(2)作为冶金脱氧剂和耐高温材料。碳化硅主要有四大应用领域,即:功能陶瓷、高级耐火材料、磨料及冶金原料。目前碳化硅粗料已能大量供应,不能算高新技术产品,而技术含量极高的纳米级碳化硅粉体的应用短时间不可能形成规模经济。(3)高纯度的单晶，可用于制造半导体、制造碳化硅纤维。主要用途：用于3—12英寸单晶硅、多晶硅、砷化钾、石英晶体等线切割。太阳能光伏产业、半导体产业、压电晶体产业工程性加工材料。磨料磨具主要用于制作砂轮、砂纸、砂带、油石、磨块、磨头、研磨膏及光伏产品中单晶硅、多晶硅和电子行业的压电晶体等方面的研磨、抛光等。化工可用做炼钢的脱氧剂和铸铁组织的改良剂，可用做制造四氯化硅的原料，是硅树脂工业的主要原料。碳化硅脱氧剂是一种新型的强复合脱氧剂，取代了传统的硅粉碳粉进行脱氧，和原工艺相比各项理化性能更加稳定，脱氧效果好，使脱氧时间缩短，节约能源，提高炼钢效率，提高钢的质量，降低原辅材料消...
