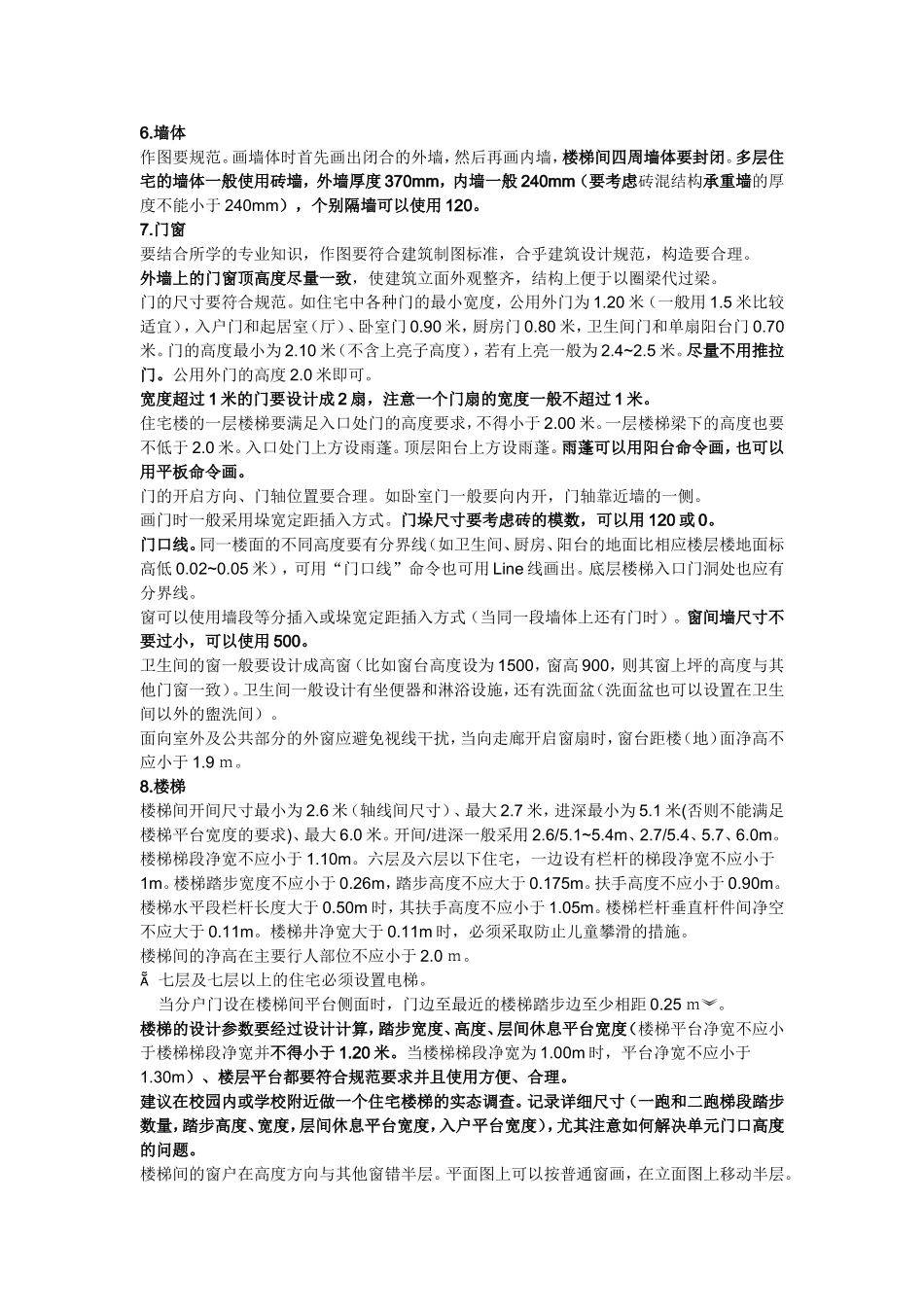

6.墙体作图要规范。画墙体时首先画出闭合的外墙，然后再画内墙，楼梯间四周墙体要封闭。多层住宅的墙体一般使用砖墙，外墙厚度370mm，内墙一般240mm（要考虑砖混结构承重墙的厚度不能小于240mm），个别隔墙可以使用120。7.门窗要结合所学的专业知识，作图要符合建筑制图标准，合乎建筑设计规范，构造要合理。外墙上的门窗顶高度尽量一致，使建筑立面外观整齐，结构上便于以圈梁代过梁。门的尺寸要符合规范。如住宅中各种门的最小宽度，公用外门为1.20米（一般用1.5米比较适宜），入户门和起居室（厅）、卧室门0.90米，厨房门0.80米，卫生间门和单扇阳台门0.70米。门的高度最小为2.10米（不含上亮子高度），若有上亮一般为2.4~2.5米。尽量不用推拉门。公用外门的高度2.0米即可。宽度超过1米的门要设计成2扇，注意一个门扇的宽度一般不超过1米。住宅楼的一层楼梯要满足入口处门的高度要求，不得小于2.00米。一层楼梯梁下的高度也要不低于2.0米。入口处门上方设雨蓬。顶层阳台上方设雨蓬。雨蓬可以用阳台命令画，也可以用平板命令画。门的开启方向、门轴位置要合理。如卧室门一般要向内开，门轴靠近墙的一侧。画门时一般采用垛宽定距插入方式。门垛尺寸要考虑砖的模数，可以用120或0。门口线。同一楼面的不同高度要有分界线（如卫生间、厨房、阳台的地面比相应楼层楼地面标高低0.02~0.05米），可用“门口线”命令也可用Line线画出。底层楼梯入口门洞处也应有分界线。窗可以使用墙段等分插入或垛宽定距插入方式（当同一段墙体上还有门时）。窗间墙尺寸不要过小，可以使用500。卫生间的窗一般要设计成高窗（比如窗台高度设为1500，窗高900，则其窗上坪的高度与其他门窗一致）。卫生间一般设计有坐便器和淋浴设施，还有洗面盆（洗面盆也可以设置在卫生间以外的盥洗间）。面向室外及公共部分的外窗应避免视线干扰，当向走廊开启窗扇时，窗台距楼（地）面净高不应小于1.9ｍ。8.楼梯楼梯间开间尺寸最小为2.6米（轴线间尺寸）、最大2.7米，进深最小为5.1米(否则不能满足楼梯平台宽度的要求)、最大6.0米。开间/进深一般采用2.6/5.1~5.4m、2.7/5.4、5.7、6.0m。楼梯梯段净宽不应小于1.10m。六层及六层以下住宅，一边设有栏杆的梯段净宽不应小于1m。楼梯踏步宽度不应小于0.26m，踏步高度不应大于0.175m。扶手高度不应小于0.90m。楼梯水平段栏杆长度大于0.50m时，其扶手高度不应小于1.05m。楼梯栏杆垂直杆件间净空不应大于0.11m。楼梯井净宽大于0.11m时，必须采取防止儿童攀滑的措施。楼梯间的净高在主要行人部位不应小于2.0ｍ。七层及七层以上的住宅必须设置电梯。当分户门设在楼梯间平台侧面时，门边至最近的楼梯踏步边至少相距0.25ｍ。楼梯的设计参数要经过设计计算，踏步宽度、高度、层间休息平台宽度（楼梯平台净宽不应小于楼梯梯段净宽并不得小于1.20米。当楼梯梯段净宽为1.00m时，平台净宽不应小于1.30m）、楼层平台都要符合规范要求并且使用方便、合理。建议在校园内或学校附近做一个住宅楼梯的实态调查。记录详细尺寸（一跑和二跑梯段踏步数量，踏步高度、宽度，层间休息平台宽度，入户平台宽度），尤其注意如何解决单元门口高度的问题。楼梯间的窗户在高度方向与其他窗错半层。平面图上可以按普通窗画，在立面图上移动半层。9.电梯按800或1000kg载重量设计，具体的轿厢尺寸和电梯井道尺寸查询电梯生产企业网站或老师提供的参考文件。800kg载重量电梯的井道净尺寸为2米×1.95米。电梯候梯厅深度不应小于各台电梯中最大轿厢的深度。当利用公共走廊兼做候梯厅时，此段走廓应加宽0.9ｍ以上。10.走廊规范规定：入户门口的走廊净宽度（轴线间距减去两侧墙体厚度再减去抹灰和装饰层厚度）不得小于1.2米，进入卧室的走廊的净宽度不得小于1米，进入厨房、卫生间和其他房间的走廊的净宽度不得小于0.9米。尽量减少走廊长度，如果设置走廊要尽量减少转弯。11.卧室与客厅开间进深卧室的开间：主卧室一般为3.6~3.9米，中卧室3.3~3.6米，小卧室2.7~3.3米，进深主卧室一般4.5~4.8米，其他卧室一般3.6~4.2米。使用面积主卧室的使用面积不小于14平方米（不含主卫面积和主卧内走廊面积，一般14~16），...
