电镀后品质常识VIP专享VIP免费

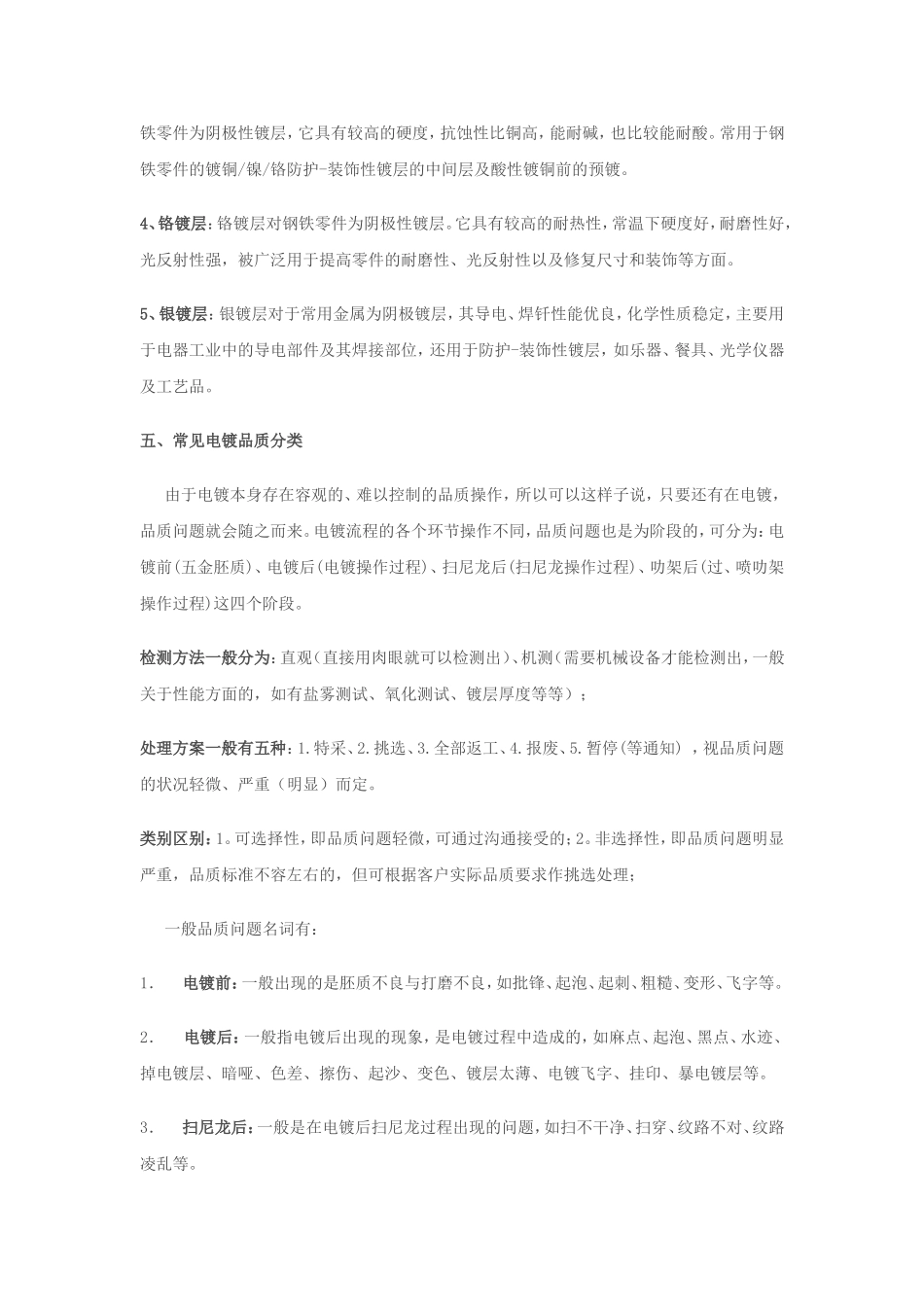

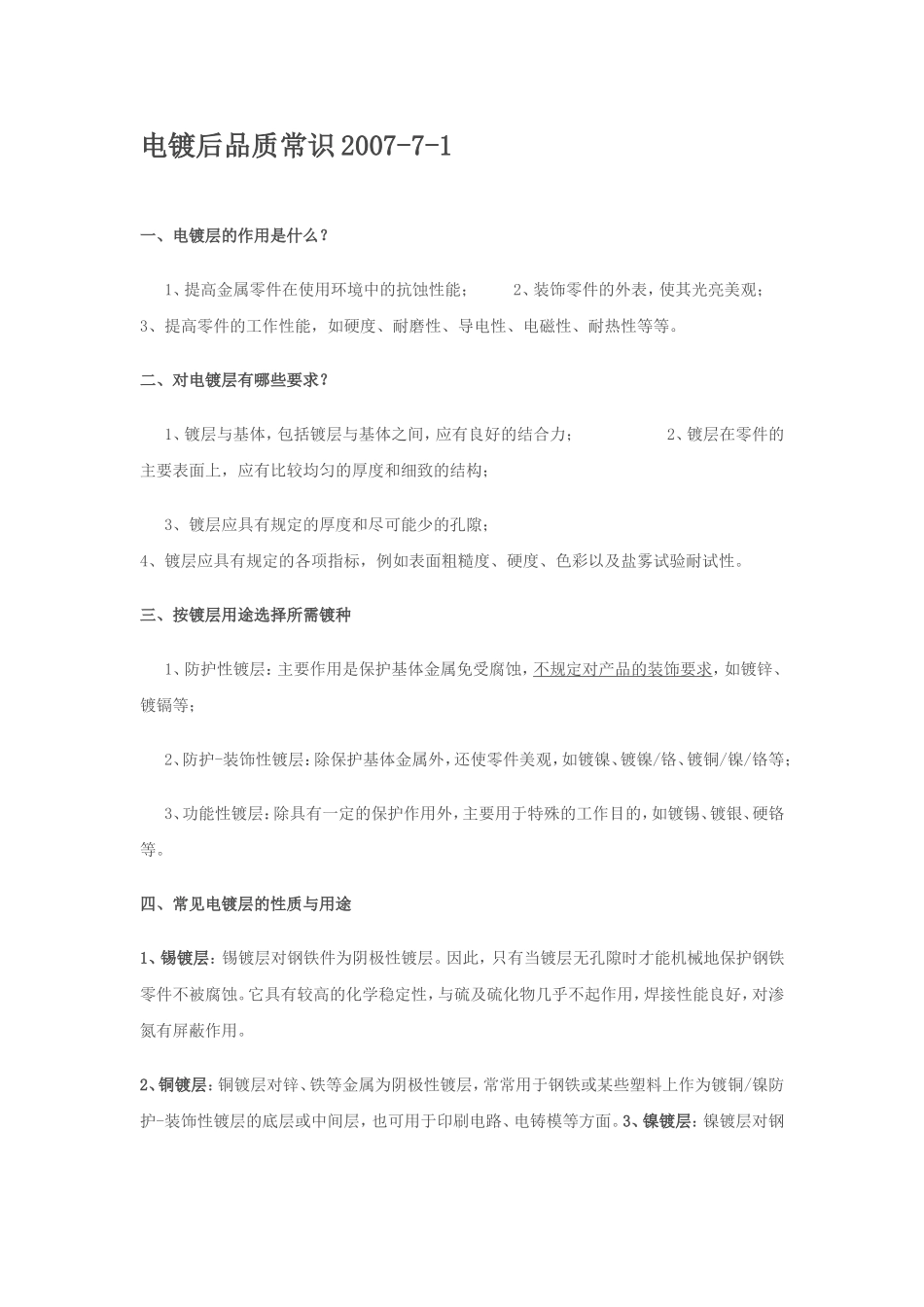

电镀后品质常识2007-7-1一、电镀层的作用是什么？1、提高金属零件在使用环境中的抗蚀性能；2、装饰零件的外表，使其光亮美观；3、提高零件的工作性能，如硬度、耐磨性、导电性、电磁性、耐热性等等。二、对电镀层有哪些要求？1、镀层与基体，包括镀层与基体之间，应有良好的结合力；2、镀层在零件的主要表面上，应有比较均匀的厚度和细致的结构；3、镀层应具有规定的厚度和尽可能少的孔隙；4、镀层应具有规定的各项指标，例如表面粗糙度、硬度、色彩以及盐雾试验耐试性。三、按镀层用途选择所需镀种1、防护性镀层：主要作用是保护基体金属免受腐蚀，不规定对产品的装饰要求，如镀锌、镀镉等；2、防护-装饰性镀层：除保护基体金属外，还使零件美观，如镀镍、镀镍/铬、镀铜/镍/铬等；3、功能性镀层：除具有一定的保护作用外，主要用于特殊的工作目的，如镀锡、镀银、硬铬等。四、常见电镀层的性质与用途1、锡镀层：锡镀层对钢铁件为阴极性镀层。因此，只有当镀层无孔隙时才能机械地保护钢铁零件不被腐蚀。它具有较高的化学稳定性，与硫及硫化物几乎不起作用，焊接性能良好，对渗氮有屏蔽作用。2、铜镀层：铜镀层对锌、铁等金属为阴极性镀层，常常用于钢铁或某些塑料上作为镀铜/镍防护-装饰性镀层的底层或中间层，也可用于印刷电路、电铸模等方面。3、镍镀层：镍镀层对钢铁零件为阴极性镀层，它具有较高的硬度，抗蚀性比铜高，能耐碱，也比较能耐酸。常用于钢铁零件的镀铜/镍/铬防护-装饰性镀层的中间层及酸性镀铜前的预镀。4、铬镀层：铬镀层对钢铁零件为阴极性镀层。它具有较高的耐热性，常温下硬度好，耐磨性好，光反射性强，被广泛用于提高零件的耐磨性、光反射性以及修复尺寸和装饰等方面。5、银镀层：银镀层对于常用金属为阴极镀层，其导电、焊钎性能优良，化学性质稳定，主要用于电器工业中的导电部件及其焊接部位，还用于防护-装饰性镀层，如乐器、餐具、光学仪器及工艺品。五、常见电镀品质分类由于电镀本身存在容观的、难以控制的品质操作，所以可以这样子说，只要还有在电镀，品质问题就会随之而来。电镀流程的各个环节操作不同，品质问题也是为阶段的，可分为：电镀前(五金胚质)、电镀后(电镀操作过程)、扫尼龙后(扫尼龙操作过程)、叻架后(过、喷叻架操作过程)这四个阶段。检测方法一般分为：直观（直接用肉眼就可以检测出）、机测（需要机械设备才能检测出，一般关于性能方面的，如有盐雾测试、氧化测试、镀层厚度等等）；处理方案一般有五种：1.特采、2.挑选、3.全部返工、4.报废、5.暂停(等通知)，视品质问题的状况轻微、严重（明显）而定。类别区别：1。可选择性，即品质问题轻微，可通过沟通接受的；2。非选择性，即品质问题明显严重，品质标准不容左右的，但可根据客户实际品质要求作挑选处理；一般品质问题名词有：1．电镀前：一般出现的是胚质不良与打磨不良，如批锋、起泡、起刺、粗糙、变形、飞字等。2．电镀后：一般指电镀后出现的现象，是电镀过程中造成的，如麻点、起泡、黑点、水迹、掉电镀层、暗哑、色差、擦伤、起沙、变色、镀层太薄、电镀飞字、挂印、暴电镀层等。3．扫尼龙后：一般是在电镀后扫尼龙过程出现的问题，如扫不干净、扫穿、纹路不对、纹路凌乱等。4．叻架后：一般是电镀后或电镀后经扫尼龙加工后在叻架阶段中出现的问题，如叻架挂印、叻架厚（流泪）、划花、麻点、起刺、连粒、叻架太薄等。六、常见电镀后、扫尼龙后、叻架后的品质现象（如表，如有增修容后接表）品质名词现象一般原因麻点、针孔表面出现颗粒状的凸点，如针点的凹点电镀时间不够、黑胚有问题非选择性□直观□起泡表面出现有空气的凸浮包点电镀流程有问题、黑胚有问题非选择性□直观□起沙类似麻点电流过大，光剂失调，黑胚有问题非选择性□直观□电镀挂印表面挂位不良、一般表现露红铜、黑印、暗哑挂具太粗，光亮剂失调、挂位卡死可选择性□、直观□太哑表面无光泽、阴阳面、不过光亮、某位太哑电镀时间不够，光亮剂失调，除油不干净，上挂不正可选择性□、直观□水印、水迹向下位有干涸白迹，表面明显干涸流水痕迹水值太差，烤干操作不当非选择性□直观□黑点、黑印表面有...
