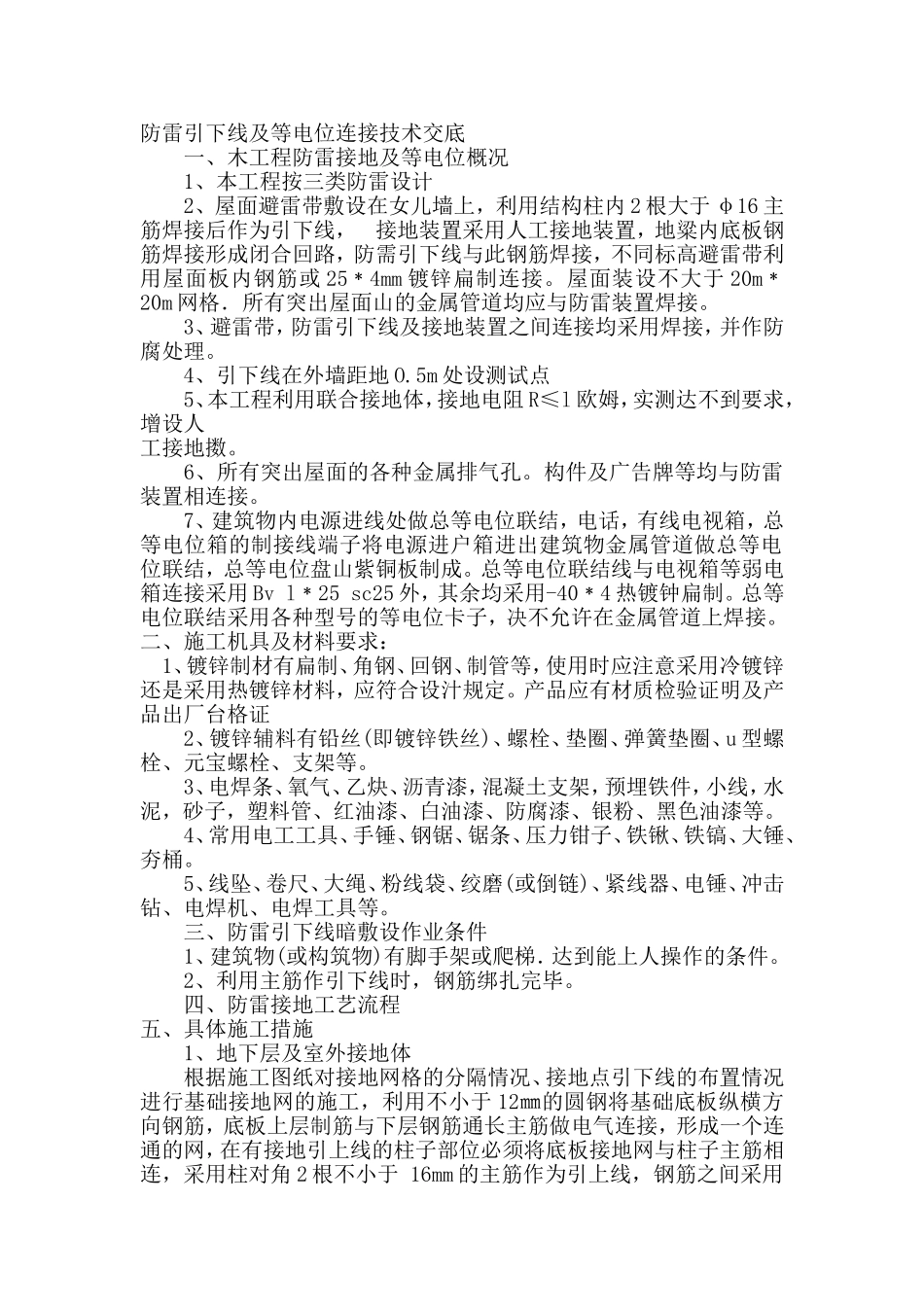

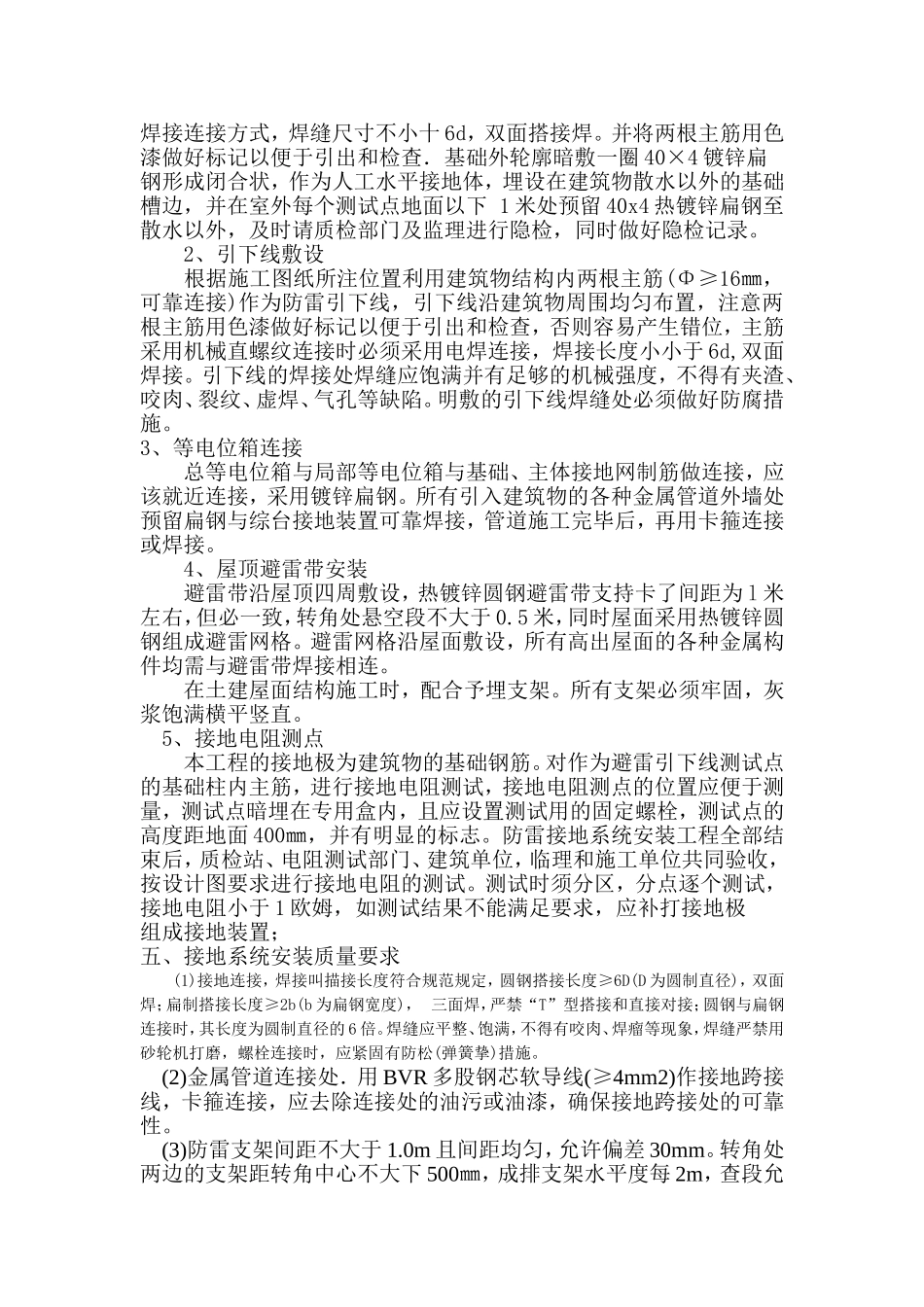

防雷引下线及等电位连接技术交底一、木工程防雷接地及等电位概况1、本工程按三类防雷设计2、屋面避雷带敷设在女儿墙上，利用结构柱内2根大于φ16主筋焊接后作为引下线，接地装置采用人工接地装置，地粱内底板钢筋焊接形成闭合回路，防需引下线与此钢筋焊接，不同标高避雷带利用屋面板内钢筋或25﹡4mm镀锌扁制连接。屋面装设不大于20m﹡20m网格．所有突出屋面山的金属管道均应与防雷装置焊接。3、避雷带，防雷引下线及接地装置之间连接均采用焊接，并作防腐处理。4、引下线在外墙距地O.5m处设测试点5、本工程利用联合接地体，接地电阻R≤l欧姆，实测达不到要求，增设人工接地擞。6、所有突出屋面的各种金属排气孔。构件及广告牌等均与防雷装置相连接。7、建筑物内电源进线处做总等电位联结，电话，有线电视箱，总等电位箱的制接线端子将电源进户箱进出建筑物金属管道做总等电位联结，总等电位盘山紫铜板制成。总等电位联结线与电视箱等弱电箱连接采用Bvl﹡25sc25外，其余均采用-40﹡4热镀钟扁制。总等电位联结采用各种型号的等电位卡子，决不允许在金属管道上焊接。二、施工机具及材料要求：1、镀锌制材有扁制、角钢、回钢、制管等，使用时应注意采用冷镀锌还是采用热镀锌材料，应符合设汁规定。产品应有材质检验证明及产品出厂台格证2、镀锌辅料有铅丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、u型螺栓、元宝螺栓、支架等。3、电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管、红油漆、白油漆、防腐漆、银粉、黑色油漆等。4、常用电工工具、手锤、钢锯、锯条、压力钳子、铁锹、铁镐、大锤、夯桶。5、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。三、防雷引下线暗敷设作业条件1、建筑物(或构筑物)有脚手架或爬梯．达到能上人操作的条件。2、利用主筋作引下线时，钢筋绑扎完毕。四、防雷接地工艺流程五、具体施工措施1、地下层及室外接地体根据施工图纸对接地网格的分隔情况、接地点引下线的布置情况进行基础接地网的施工，利用不小于12㎜的圆钢将基础底板纵横方向钢筋，底板上层制筋与下层钢筋通长主筋做电气连接，形成一个连通的网，在有接地引上线的柱子部位必须将底板接地网与柱子主筋相连，采用柱对角2根不小于16mm的主筋作为引上线，钢筋之间采用焊接连接方式，焊缝尺寸不小十6d，双面搭接焊。并将两根主筋用色漆做好标记以便于引出和检查．基础外轮廓暗敷一圈40×4镀锌扁钢形成闭合状，作为人工水平接地体，埋设在建筑物散水以外的基础槽边，并在室外每个测试点地面以下1米处预留40x4热镀锌扁钢至散水以外，及时请质检部门及监理进行隐检，同时做好隐检记录。2、引下线敷设根据施工图纸所注位置利用建筑物结构内两根主筋(Φ≥16㎜，可靠连接)作为防雷引下线，引下线沿建筑物周围均匀布置，注意两根主筋用色漆做好标记以便于引出和检查，否则容易产生错位，主筋采用机械直螺纹连接时必须采用电焊连接，焊接长度小小于6d,双面焊接。引下线的焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。明敷的引下线焊缝处必须做好防腐措施。3、等电位箱连接总等电位箱与局部等电位箱与基础、主体接地网制筋做连接，应该就近连接，采用镀锌扁钢。所有引入建筑物的各种金属管道外墙处预留扁钢与综台接地装置可靠焊接，管道施工完毕后，再用卡箍连接或焊接。4、屋顶避雷带安装避雷带沿屋顶四周敷设，热镀锌圆钢避雷带支持卡了间距为l米左右，但必一致，转角处悬空段不大于0.5米，同时屋面采用热镀锌圆钢组成避雷网格。避雷网格沿屋面敷设，所有高出屋面的各种金属构件均需与避雷带焊接相连。在土建屋面结构施工时，配合予埋支架。所有支架必须牢固，灰浆饱满横平竖直。5、接地电阻测点本工程的接地极为建筑物的基础钢筋。对作为避雷引下线测试点的基础柱内主筋，进行接地电阻测试，接地电阻测点的位置应便于测量，测试点暗埋在专用盒内，且应设置测试用的固定螺栓，测试点的高度距地面400㎜，并有明显的标志。防雷接地系统安装工程全部结束后，质检站、电阻测试部门、建筑单位，临理和施工...
