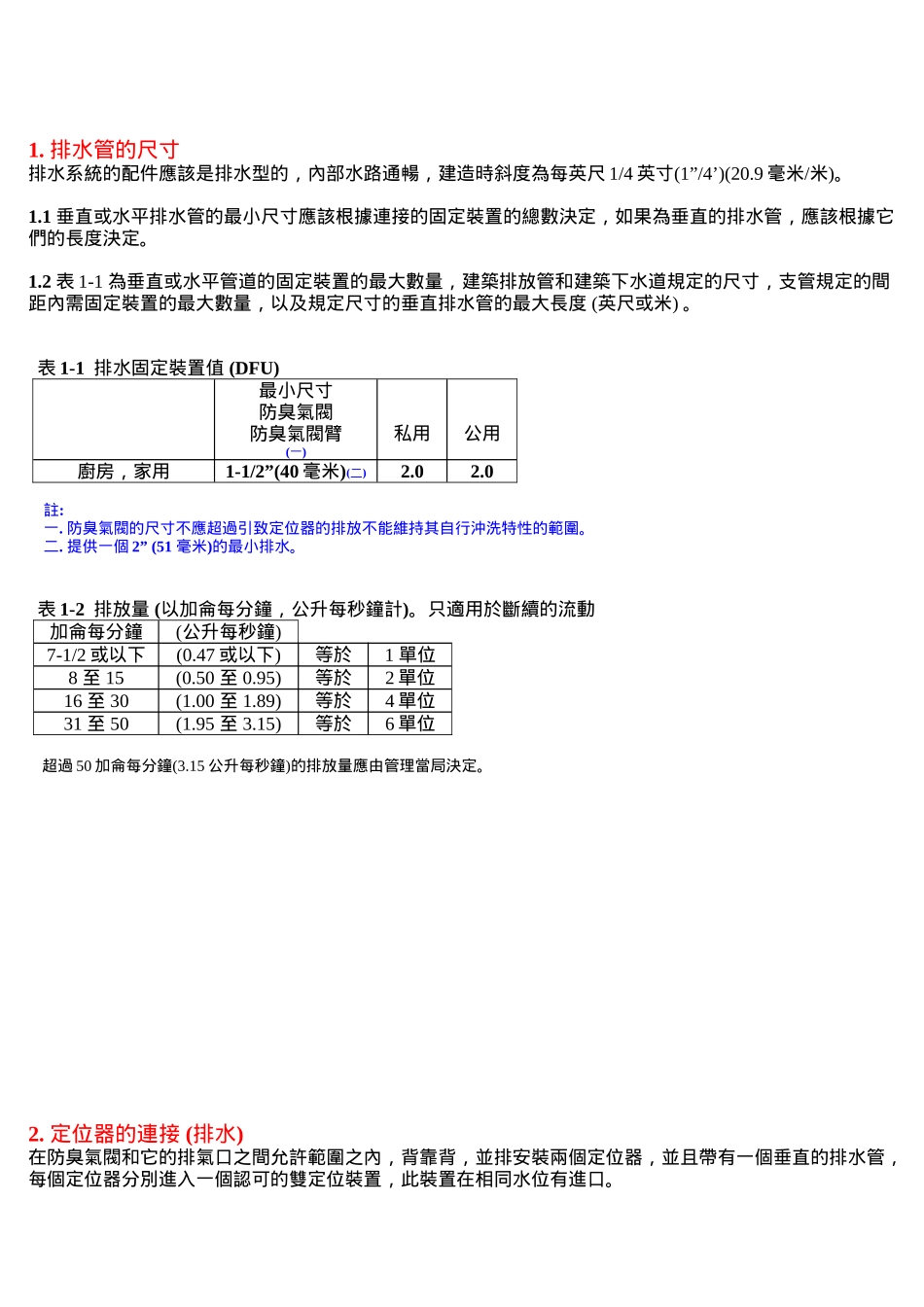

1.排水管的尺寸排水系統的配件應該是排水型的，內部水路通暢，建造時斜度為每英尺1/4英寸(1”/4’)(20.9毫米/米)。1.1垂直或水平排水管的最小尺寸應該根據連接的固定裝置的總數決定，如果為垂直的排水管，應該根據它們的長度決定。1.2表1-1為垂直或水平管道的固定裝置的最大數量，建築排放管和建築下水道規定的尺寸，支管規定的間距內需固定裝置的最大數量，以及規定尺寸的垂直排水管的最大長度(英尺或米)。表1-1排水固定裝置值(DFU)最小尺寸防臭氣閥防臭氣閥臂(一)私用公用廚房，家用1-1/2”(40毫米)(二)2.02.0註:一.防臭氣閥的尺寸不應超過引致定位器的排放不能維持其自行沖洗特性的範圍。二.提供一個2”(51毫米)的最小排水。表1-2排放量(以加侖每分鐘，公升每秒鐘計)。只適用於斷續的流動加侖每分鐘(公升每秒鐘)7-1/2或以下(0.47或以下)等於1單位8至15(0.50至0.95)等於2單位16至30(1.00至1.89)等於4單位31至50(1.95至3.15)等於6單位超過50加侖每分鐘(3.15公升每秒鐘)的排放量應由管理當局決定。2.定位器的連接(排水)在防臭氣閥和它的排氣口之間允許範圍之內，背靠背，並排安裝兩個定位器，並且帶有一個垂直的排水管，每個定位器分別進入一個認可的雙定位裝置，此裝置在相同水位有進口。表2最大單位負荷以及排水管和排氣口管道的最大長度管道尺寸(寸)(毫米)1-1/4(32)1-1/2(40)2(50)2-1/2(65)3(80)4(100)5(125)6(150)8(200)10(250)12(300)最大單位排水管(一)垂直水平112(二)116(三)8(三)32(三)14(三)48(四)35(四)256216(五)600428(五)1380720(五)36002640(五)56004680(五)84008200(五)最大長度排水管垂直(尺)(米)水平(不限)45(14)65(20)85(26)148(45)212(65)300(91)390(119)510(155)750(228)排氣口管道水平及垂直最大單位最大長度(尺)(米)145(14)8(三)60(18)24120(37)48180(55)84212(65)256300(91)600390(119)1380510(155)3600750(228)註:一.不包括防臭氣閥臂。二.水槽，小便池及洗碟機除外。三.六個單位的防臭氣閥或廁所除外。四.只有四(4)個廁所或六個單位的防臭氣閥許可於任何垂直管道或排氣管;以及不超過三(3)個廁所或六個單位的防臭氣閥於任何水平分管或排水管。五.基於1/4寸每尺((1/4)”/1’)或(20.9毫米/米)的傾斜度。在1/8寸每尺((1/8)”/1’)或(10.4毫米/米)的傾斜度方面,將水平固定裝罝乘以0.8的因數。注意:個別排氣口的直徑不應小於1又1/4寸(1-1/4”)(31.8毫米)或不應小於其連接之排水管的1/2直徑。排水管和排氣口管道的固定裝置負荷值應以表1-1及1-2計算。不超過任何排氣口的總許可長度的1/3可以水平位置安裝。當排氣口增加了一(1)個管道的總長度，此表的最大長度限制則不適用。3.排放方向的改變3.1應該使用合適和認可的裝置來改變排放管的方向，角度應該為1/16彎度，1/8彎度，1/6彎度或其他具有同等沖洗能力的裝置。3.2水平排放管線與垂直排氣管連接，需通過45度(0.79弧度)Y支管，60度(1.05弧度)Y支管，Y管和1/8彎曲支管的組合體，合法分接的T型支管。在相同水位上，裝置不能超過一(1)個進水管，此裝置在建時除外，這樣，從一(1)個進水管排放水時就不會流進其他進水管。當裝置的圓柱體尺寸有兩(2)根管道一般大，並且大於最大的進口時，應該使用雙清潔之通管，此種用途管道認可的尺寸為2”,2-1/2”,3”,3-1/2”,4”,4-1/2”,5”,6”等)(50,65,80,90,100,115,125,150毫米等)。3.3與其他水平排水線連接的水平排水線應通過45度(0.79弧度)Y型支管，Y型管和1/8彎曲支管的組合體或其他具有同等沖洗力的裝置。3.4與水平排水線連接的垂直排水線應通過45度(0.79弧度)Y型支管，Y型管和1/8彎曲支管的組合體或其他具有同等沖洗力的裝置，只有當安裝在實際垂直位置時，才使用60度(1.05弧度)支管。4.清潔口4.1在每根水平排放管的上端應該有一個清潔口，並且當每根管道總長度超過100英尺(30480毫米)時，每100英尺(30480毫米)必須有一個清潔口例外:(1)水平排放管線的長度小於5英尺(1524毫米)時，清潔口可以不安裝。此排放管線有水槽或小便池的除外;(2)水平排放管以傾斜角72度(1.26弧度)或小於垂直角(1/5彎曲角)安裝時，清潔口可以不安裝;(3)除了建築排放管和它的水平分管外，建築的最...
