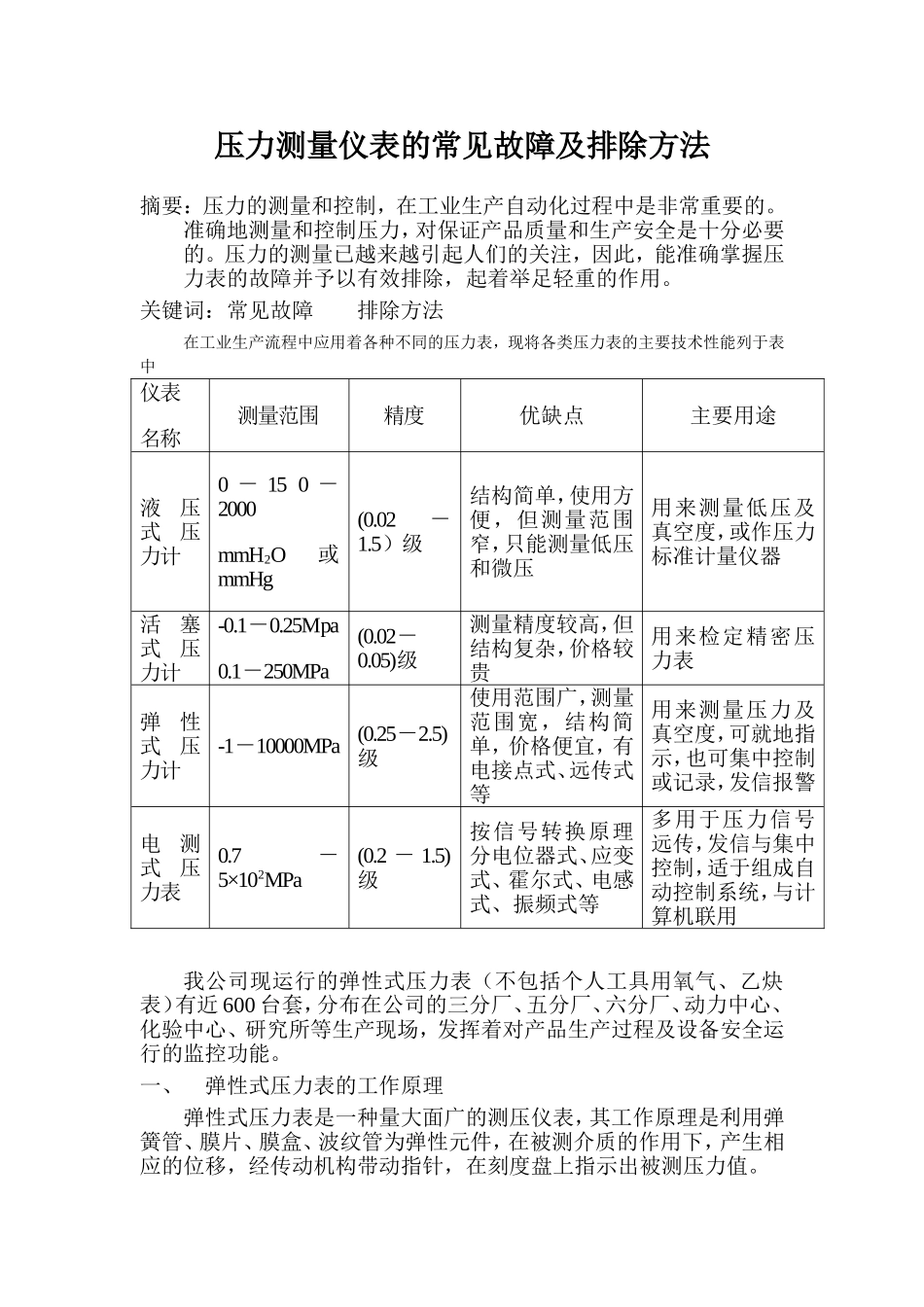

压力测量仪表的常见故障及排除方法摘要：压力的测量和控制，在工业生产自动化过程中是非常重要的。准确地测量和控制压力，对保证产品质量和生产安全是十分必要的。压力的测量已越来越引起人们的关注，因此，能准确掌握压力表的故障并予以有效排除，起着举足轻重的作用。关键词：常见故障排除方法在工业生产流程中应用着各种不同的压力表，现将各类压力表的主要技术性能列于表中仪表名称测量范围精度优缺点主要用途液压式压力计0－150－2000mmH2O或mmHg(0.02－1.5）级结构简单，使用方便，但测量范围窄，只能测量低压和微压用来测量低压及真空度，或作压力标准计量仪器活塞式压力计-0.1－0.25Mpa0.1－250MPa(0.02－0.05)级测量精度较高，但结构复杂，价格较贵用来检定精密压力表弹性式压力计-1－10000MPa(0.25－2.5)级使用范围广，测量范围宽，结构简单，价格便宜，有电接点式、远传式等用来测量压力及真空度，可就地指示，也可集中控制或记录，发信报警电测式压力表0.7－5×102MPa(0.2－1.5)级按信号转换原理分电位器式、应变式、霍尔式、电感式、振频式等多用于压力信号远传，发信与集中控制，适于组成自动控制系统，与计算机联用我公司现运行的弹性式压力表（不包括个人工具用氧气、乙炔表）有近600台套，分布在公司的三分厂、五分厂、六分厂、动力中心、化验中心、研究所等生产现场，发挥着对产品生产过程及设备安全运行的监控功能。一、弹性式压力表的工作原理弹性式压力表是一种量大面广的测压仪表，其工作原理是利用弹簧管、膜片、膜盒、波纹管为弹性元件，在被测介质的作用下，产生相应的位移，经传动机构带动指针，在刻度盘上指示出被测压力值。二、常见故障及排除方法1、指针不在零位，在表盘某一刻度上给压力表加压，发现其压力值从某一刻度上成比例的变化，产生这种现象的原因主要是压力表通常用在振动比较大的场所，或压力表不小心受到摔碰，使压力表在回零过程中，扇形齿轮和中心轴之间瞬间不啮合造成的，排除这种故障的方法是取下指针，重新定针。2、随着压力的增加，弹簧管压力表的示值逐渐的增大或逐渐的减小。上述误差叫线性误差，产生的主要原因是传动比发生了变化，只要移动调整螺钉的位置，改变传动比，就可以将误差调整到允许的范围内。当被检表误差为正值，并随压力的增加而逐渐增大时，将调整螺钉向外移，降低传动比；当被检表的误差为负值，并随压力的增大而逐渐减小时，将调整螺钉向内移，增大传动比。3、非线性误差压力表的示值误差随着压力的增大不成比例的变化，这种误差叫非线性误差。产生这种现象的原因主要是压力表经过长期使用，各部件之间的配合发生了改变。排除这种故障的方法是改变扇形齿轮和拉杆的夹角。（1）指针在前半程走得快，在后半程走得慢，调小拉杆与扇形齿轮得夹角。（2）指针在前半程走得慢，在后半程走得快，调大拉杆与扇形齿轮得夹角。拉杆与扇形齿轮夹角调整可以通过转动机芯来达到。具体方法，旋松底板固定螺丝，转动机芯至合适位置，然后旋紧底板固定螺丝，加压从新校验。调整方法，适误差具体情况而确定，通常情况下，先将仪表的非线性误差调成线性误差，然后再调整线性误差。为此，一般情况下调整拉杆与扇形齿轮夹角的同时，也调节调整螺钉位置。4、游丝绞乱游丝绞乱是由于使用中超负荷或者受到较大冲击或自行拆卸造成人为损坏所致。当它处于正常位置时，给中心齿轮一反时针方向的线性平稳的回复力，如果游丝被绞乱，这种回复力将消失，就会出现（1）指针跳摆，数值不稳，增大偶然误差。（2）零位误差大。（3）系统误差加大。排除这种故障的方法：（1）重盘游丝（2）配换游丝5、齿啮合面和配合轴孔角部磨损严重引起数值误差大而且不稳定，有卡针的现象。产生这种损坏主要是因为压力表在一固定的不稳的载荷下长时间使用造成的（如动力空压机），因而压力传递过程中有了较大补偿或毛刺阻碍而使计量值超差：排除方法：（1）更换新的配件（2）采取缩孔修复，对损坏齿啮可经过调整以避开损坏齿面继续使用。6、指针不回零如果经升压后又卸压，指针回不到零位，说明此表零位状态增加了回复力方向的力。这种力来自摩擦阻力或形变的剩...
