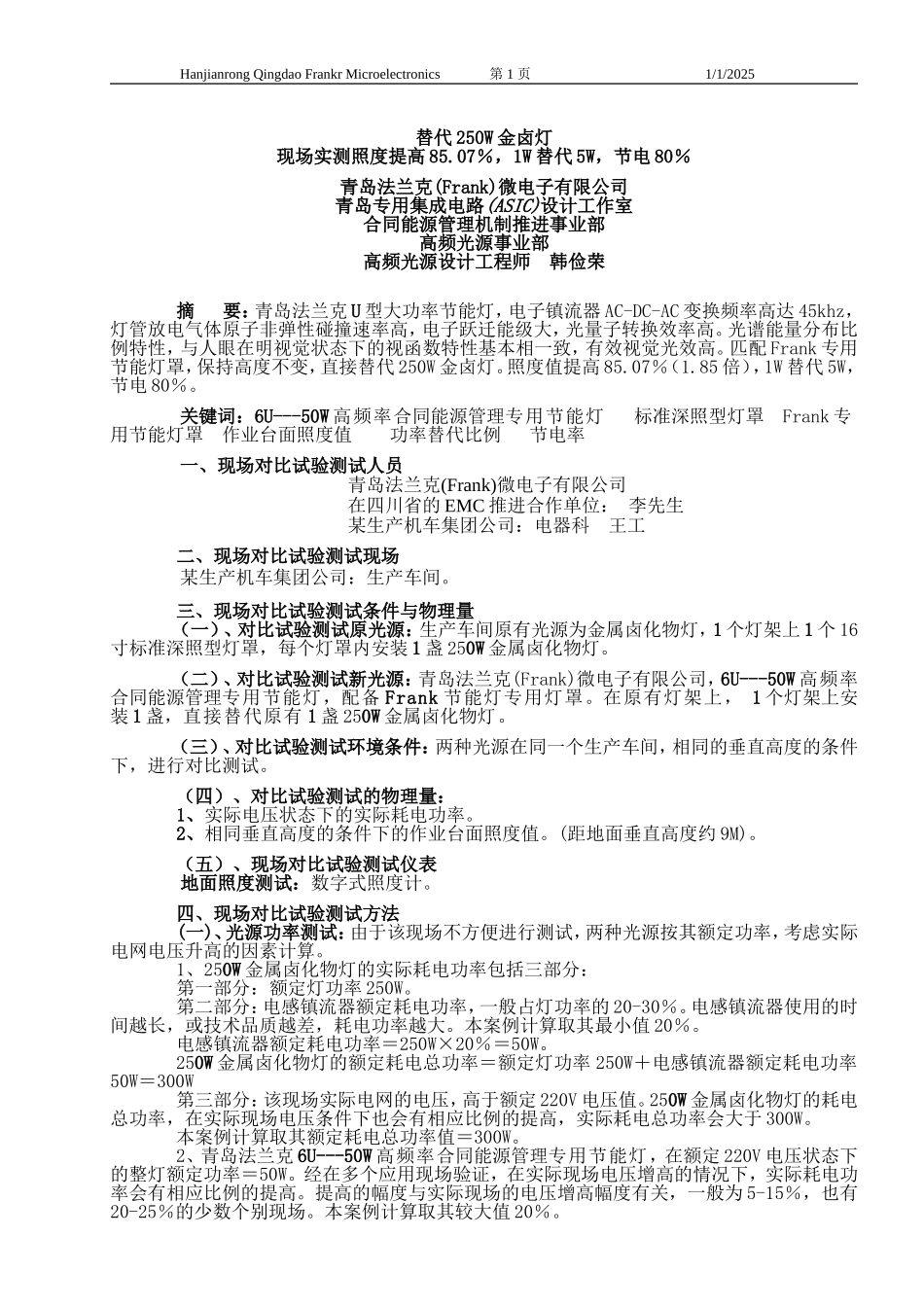

HanjianrongQingdaoFrankrMicroelectronics第1页1/1/2025替代250W金卤灯现场实测照度提高85.07％，1W替代5W，节电80％青岛法兰克(Frank)微电子有限公司青岛专用集成电路(ASIC)设计工作室合同能源管理机制推进事业部高频光源事业部高频光源设计工程师韩俭荣摘要：青岛法兰克U型大功率节能灯，电子镇流器AC-DC-AC变换频率高达45khz，灯管放电气体原子非弹性碰撞速率高，电子跃迁能级大，光量子转换效率高。光谱能量分布比例特性，与人眼在明视觉状态下的视函数特性基本相一致，有效视觉光效高。匹配Frank专用节能灯罩，保持高度不变，直接替代250W金卤灯。照度值提高85.07％（1.85倍），1W替代5W，节电80％。关键词：6U---50W高频率合同能源管理专用节能灯标准深照型灯罩Frank专用节能灯罩作业台面照度值功率替代比例节电率一、现场对比试验测试人员青岛法兰克(Frank)微电子有限公司在四川省的EMC推进合作单位：李先生某生产机车集团公司：电器科王工二、现场对比试验测试现场某生产机车集团公司：生产车间。三、现场对比试验测试条件与物理量（一）、对比试验测试原光源：生产车间原有光源为金属卤化物灯，1个灯架上1个16寸标准深照型灯罩，每个灯罩内安装1盏250W金属卤化物灯。（二）、对比试验测试新光源：青岛法兰克(Frank)微电子有限公司，6U---50W高频率合同能源管理专用节能灯，配备Frank节能灯专用灯罩。在原有灯架上，1个灯架上安装1盏，直接替代原有1盏250W金属卤化物灯。（三）、对比试验测试环境条件：两种光源在同一个生产车间，相同的垂直高度的条件下，进行对比测试。（四）、对比试验测试的物理量：1、实际电压状态下的实际耗电功率。2、相同垂直高度的条件下的作业台面照度值。(距地面垂直高度约9M)。（五）、现场对比试验测试仪表地面照度测试：数字式照度计。四、现场对比试验测试方法(一)、光源功率测试：由于该现场不方便进行测试，两种光源按其额定功率，考虑实际电网电压升高的因素计算。1、250W金属卤化物灯的实际耗电功率包括三部分：第一部分：额定灯功率250W。第二部分：电感镇流器额定耗电功率，一般占灯功率的20-30％。电感镇流器使用的时间越长，或技术品质越差，耗电功率越大。本案例计算取其最小值20％。电感镇流器额定耗电功率＝250W×20％＝50W。250W金属卤化物灯的额定耗电总功率＝额定灯功率250W＋电感镇流器额定耗电功率50W＝300W第三部分：该现场实际电网的电压，高于额定220V电压值。250W金属卤化物灯的耗电总功率，在实际现场电压条件下也会有相应比例的提高，实际耗电总功率会大于300W。本案例计算取其额定耗电总功率值＝300W。2、青岛法兰克6U---50W高频率合同能源管理专用节能灯，在额定220V电压状态下的整灯额定功率＝50W。经在多个应用现场验证，在实际现场电压增高的情况下，实际耗电功率会有相应比例的提高。提高的幅度与实际现场的电压增高幅度有关，一般为5-15％，也有20-25％的少数个别现场。本案例计算取其较大值20％。HanjianrongQingdaoFrankrMicroelectronics第2页1/1/2025青岛法兰克6U---50W高频率合同能源管理专用节能灯，在实际现场电压条件下的整灯耗电总功率＝50W＋50W×20％＝60W。说明：本案例中两种光源实际耗电功率计算时，对原光源250W金卤灯的实际耗电功率取其最小值300W，对新光源青岛法兰克6U---50W高频率合同能源管理专用节能灯的实际耗电功率取其最大值60W。因为这种计算方式在节电率、节电效益等各方面，对应用客户均有利。2、地面照度测试：采用数字式照度计在两种光源的正下方，直接测量，直接读取Lx值。五、现场对比试验测试数值节省电功率、节电率地面照度值、照度提高值、提高率列表整灯额定电功率整灯在实际电压条件下的实际电功率计算取值电功率相同垂直高度照度值(约9米)250W金卤灯300W大于300W300W67Lx法兰克6U-50W节能灯50W大于50W的5-15％60W124Lx节省电功率法兰克6U-50W节能灯替代250W金卤灯：实际节省电功率=300W－60W＝240W功率替代比例法兰克6U-50W节能灯替代250W金卤灯：实际功率替代比例=300W÷60W＝1W：5W节电率法兰克6U-50W节能灯替代250W金卤灯：实际节电率=240W÷300W×100％＝80％照度...
