任务4高速铁路安全与防灾综合监控系统的各组成部分的功能VIP免费

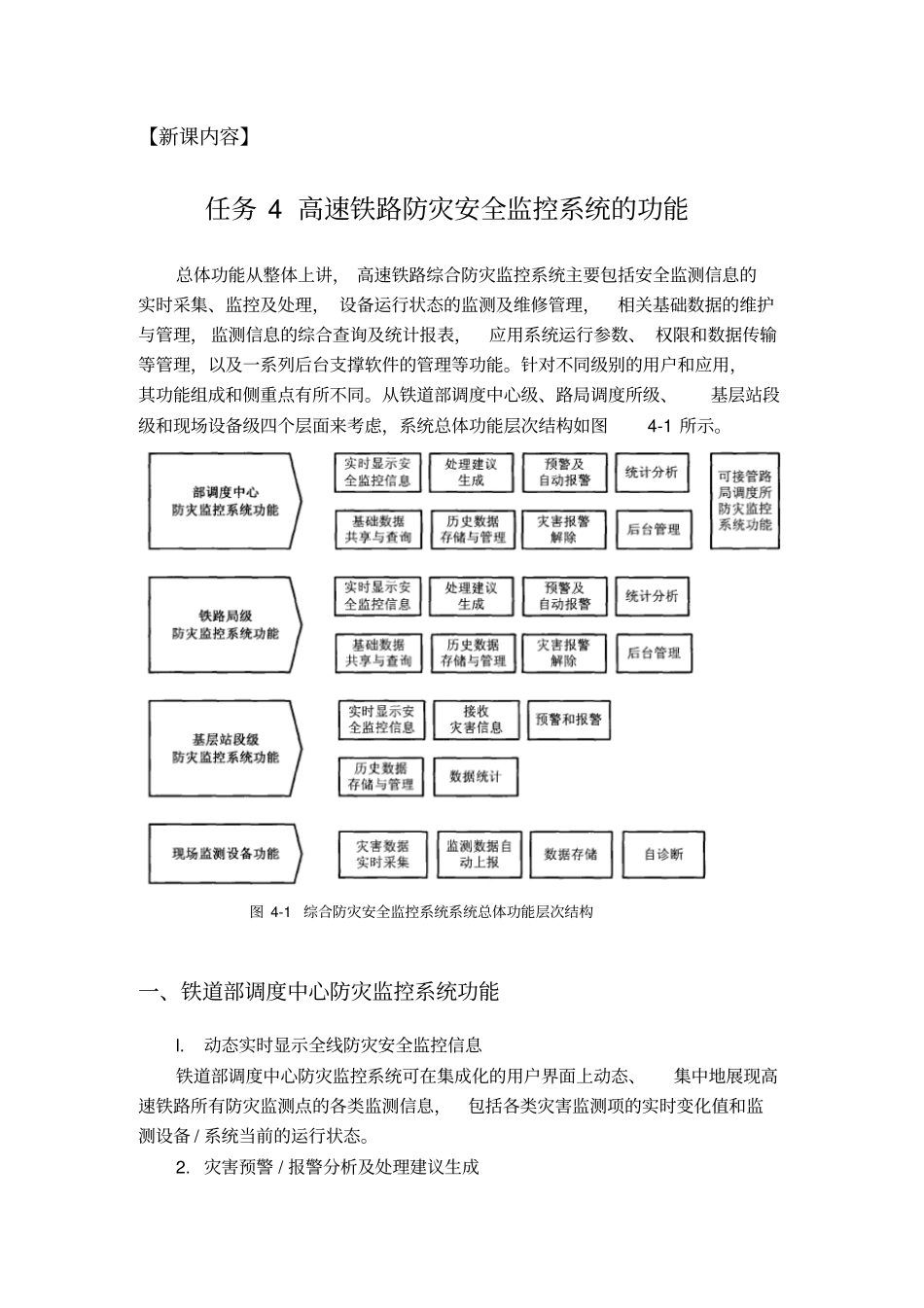

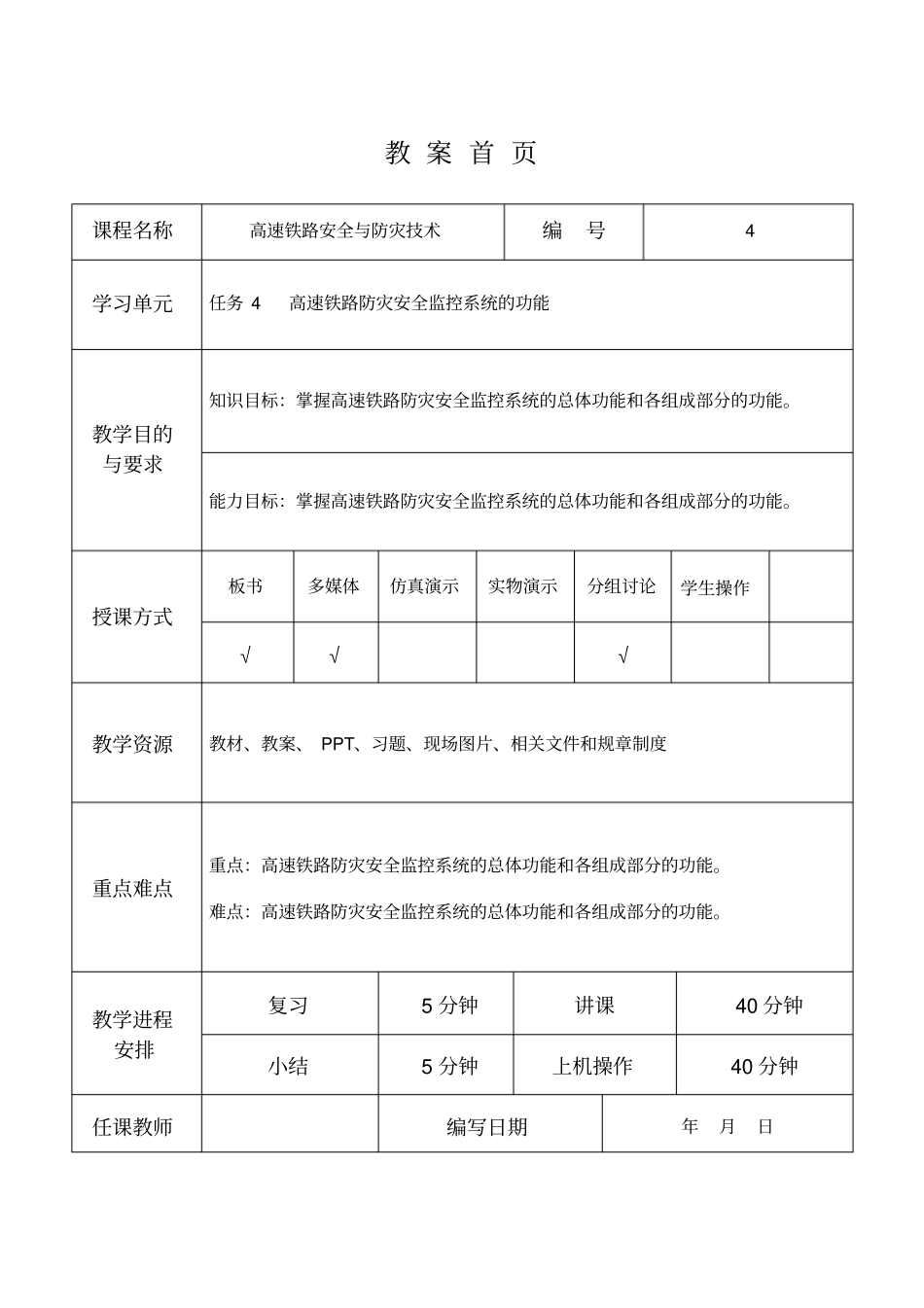

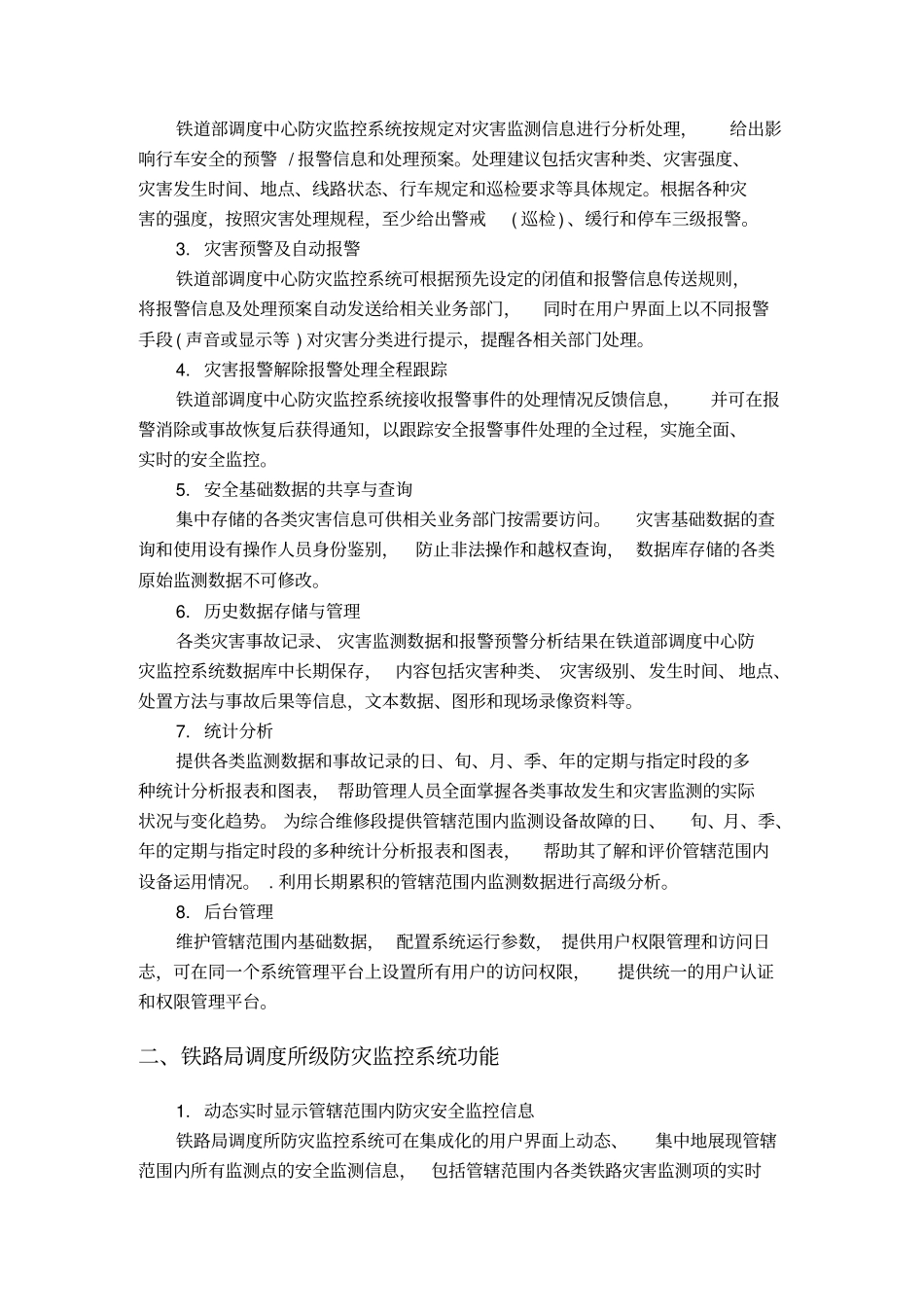

教案首页课程名称高速铁路安全与防灾技术编号4学习单元任务4高速铁路防灾安全监控系统的功能教学目的与要求知识目标：掌握高速铁路防灾安全监控系统的总体功能和各组成部分的功能。能力目标：掌握高速铁路防灾安全监控系统的总体功能和各组成部分的功能。授课方式板书多媒体仿真演示实物演示分组讨论学生操作√√√教学资源教材、教案、PPT、习题、现场图片、相关文件和规章制度重点难点重点：高速铁路防灾安全监控系统的总体功能和各组成部分的功能。难点：高速铁路防灾安全监控系统的总体功能和各组成部分的功能。教学进程安排复习5分钟讲课40分钟小结5分钟上机操作40分钟任课教师编写日期年月日【新课内容】任务4高速铁路防灾安全监控系统的功能总体功能从整体上讲，高速铁路综合防灾监控系统主要包括安全监测信息的实时采集、监控及处理，设备运行状态的监测及维修管理，相关基础数据的维护与管理，监测信息的综合查询及统计报表，应用系统运行参数、权限和数据传输等管理，以及一系列后台支撑软件的管理等功能。针对不同级别的用户和应用，其功能组成和侧重点有所不同。从铁道部调度中心级、路局调度所级、基层站段级和现场设备级四个层面来考虑，系统总体功能层次结构如图4-1所示。一、铁道部调度中心防灾监控系统功能l.动态实时显示全线防灾安全监控信息铁道部调度中心防灾监控系统可在集成化的用户界面上动态、集中地展现高速铁路所有防灾监测点的各类监测信息，包括各类灾害监测项的实时变化值和监测设备/系统当前的运行状态。2.灾害预警/报警分析及处理建议生成图4-1综合防灾安全监控系统系统总体功能层次结构铁道部调度中心防灾监控系统按规定对灾害监测信息进行分析处理，给出影响行车安全的预警/报警信息和处理预案。处理建议包括灾害种类、灾害强度、灾害发生时间、地点、线路状态、行车规定和巡检要求等具体规定。根据各种灾害的强度，按照灾害处理规程，至少给出警戒(巡检)、缓行和停车三级报警。3.灾害预警及自动报警铁道部调度中心防灾监控系统可根据预先设定的闭值和报警信息传送规则，将报警信息及处理预案自动发送给相关业务部门，同时在用户界面上以不同报警手段(声音或显示等)对灾害分类进行提示，提醒各相关部门处理。4.灾害报警解除报警处理全程跟踪铁道部调度中心防灾监控系统接收报警事件的处理情况反馈信息，并可在报警消除或事故恢复后获得通知，以跟踪安全报警事件处理的全过程，实施全面、实时的安全监控。5.安全基础数据的共享与查询集中存储的各类灾害信息可供相关业务部门按需要访问。灾害基础数据的查询和使用设有操作人员身份鉴别，防止非法操作和越权查询，数据库存储的各类原始监测数据不可修改。6.历史数据存储与管理各类灾害事故记录、灾害监测数据和报警预警分析结果在铁道部调度中心防灾监控系统数据库中长期保存，内容包括灾害种类、灾害级别、发生时间、地点、处置方法与事故后果等信息，文本数据、图形和现场录像资料等。7.统计分析提供各类监测数据和事故记录的日、旬、月、季、年的定期与指定时段的多种统计分析报表和图表，帮助管理人员全面掌握各类事故发生和灾害监测的实际状况与变化趋势。为综合维修段提供管辖范围内监测设备故障的日、旬、月、季、年的定期与指定时段的多种统计分析报表和图表，帮助其了解和评价管辖范围内设备运用情况。.利用长期累积的管辖范围内监测数据进行高级分析。8.后台管理维护管辖范围内基础数据，配置系统运行参数，提供用户权限管理和访问日志，可在同一个系统管理平台上设置所有用户的访问权限，提供统一的用户认证和权限管理平台。二、铁路局调度所级防灾监控系统功能1.动态实时显示管辖范围内防灾安全监控信息铁路局调度所防灾监控系统可在集成化的用户界面上动态、集中地展现管辖范围内所有监测点的安全监测信息，包括管辖范围内各类铁路灾害监测项的实时变化值和监测设备/系统的运行状态。2.灾害预警/报警分析及处理建议生成铁路局调度所防灾监控系统按规程对管辖范围内灾害监测信息进行分析处理，给出影响行车安全的预警/报警信息和处理预案。生成的处理建议包括灾害种类、灾害强度、灾害...
