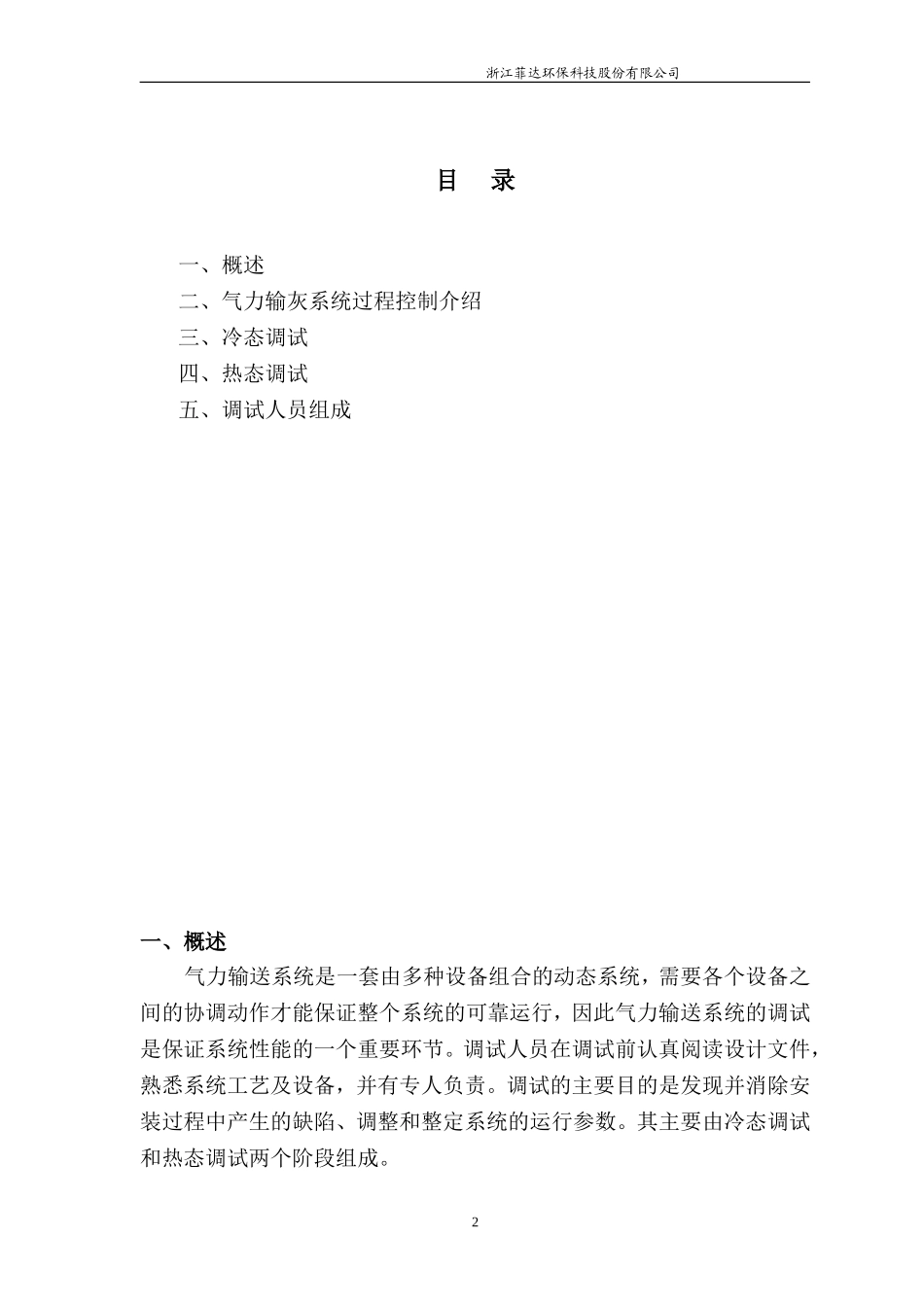

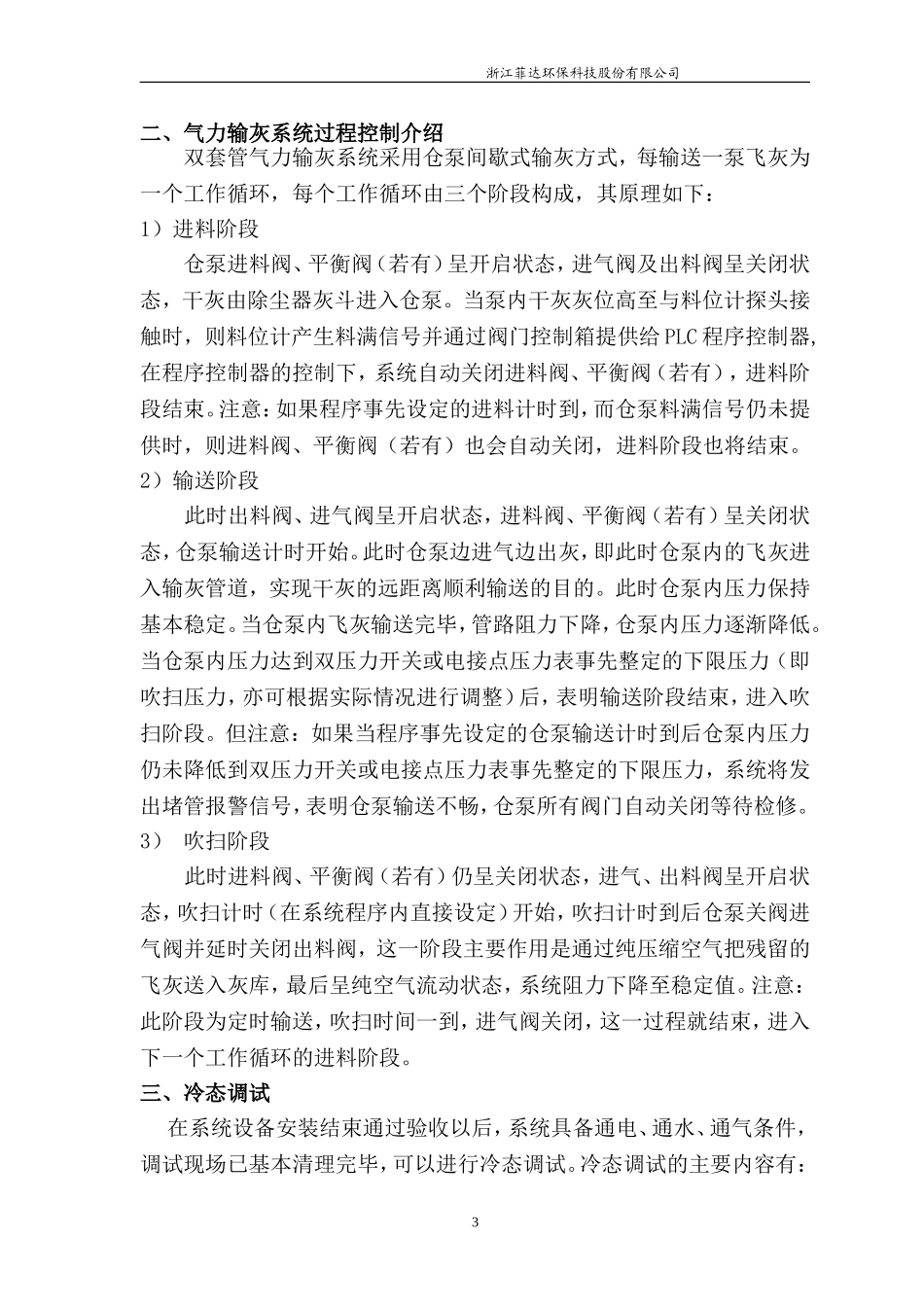

1浙江菲达环保科技股份有限公司山东中华发电有限公司聊城发电厂#2炉电除尘气力输灰系统改造调试方案编制：审核：批准：浙江菲达环保科技股份有限公司二0一五年一月2浙江菲达环保科技股份有限公司目录一、概述二、气力输灰系统过程控制介绍三、冷态调试四、热态调试五、调试人员组成一、概述气力输送系统是一套由多种设备组合的动态系统，需要各个设备之间的协调动作才能保证整个系统的可靠运行，因此气力输送系统的调试是保证系统性能的一个重要环节。调试人员在调试前认真阅读设计文件，熟悉系统工艺及设备，并有专人负责。调试的主要目的是发现并消除安装过程中产生的缺陷、调整和整定系统的运行参数。其主要由冷态调试和热态调试两个阶段组成。3浙江菲达环保科技股份有限公司二、气力输灰系统过程控制介绍双套管气力输灰系统采用仓泵间歇式输灰方式，每输送一泵飞灰为一个工作循环，每个工作循环由三个阶段构成，其原理如下：1）进料阶段仓泵进料阀、平衡阀（若有）呈开启状态，进气阀及出料阀呈关闭状态，干灰由除尘器灰斗进入仓泵。当泵内干灰灰位高至与料位计探头接触时，则料位计产生料满信号并通过阀门控制箱提供给PLC程序控制器,在程序控制器的控制下，系统自动关闭进料阀、平衡阀（若有），进料阶段结束。注意：如果程序事先设定的进料计时到，而仓泵料满信号仍未提供时，则进料阀、平衡阀（若有）也会自动关闭，进料阶段也将结束。2）输送阶段此时出料阀、进气阀呈开启状态，进料阀、平衡阀（若有）呈关闭状态，仓泵输送计时开始。此时仓泵边进气边出灰，即此时仓泵内的飞灰进入输灰管道，实现干灰的远距离顺利输送的目的。此时仓泵内压力保持基本稳定。当仓泵内飞灰输送完毕，管路阻力下降，仓泵内压力逐渐降低。当仓泵内压力达到双压力开关或电接点压力表事先整定的下限压力（即吹扫压力，亦可根据实际情况进行调整）后，表明输送阶段结束，进入吹扫阶段。但注意：如果当程序事先设定的仓泵输送计时到后仓泵内压力仍未降低到双压力开关或电接点压力表事先整定的下限压力，系统将发出堵管报警信号，表明仓泵输送不畅，仓泵所有阀门自动关闭等待检修。3）吹扫阶段此时进料阀、平衡阀（若有）仍呈关闭状态，进气、出料阀呈开启状态，吹扫计时（在系统程序内直接设定）开始，吹扫计时到后仓泵关阀进气阀并延时关闭出料阀，这一阶段主要作用是通过纯压缩空气把残留的飞灰送入灰库，最后呈纯空气流动状态，系统阻力下降至稳定值。注意：此阶段为定时输送，吹扫时间一到，进气阀关闭，这一过程就结束，进入下一个工作循环的进料阶段。三、冷态调试在系统设备安装结束通过验收以后，系统具备通电、通水、通气条件，调试现场已基本清理完毕，可以进行冷态调试。冷态调试的主要内容有：4浙江菲达环保科技股份有限公司1）整体检查1.检查各设备、管道、阀门安装是否符合设计要求，是否处于具备试运行状态；2.检查柜内接线是否正确，校正各个箱柜之间的接线是否正确、牢靠；3.确认接线正确后给PLC柜供电，给各个仓泵及PLC模块供电，检查模块工作情况是否正常；4.检查上位机画面及输灰运行程序是否已制作装载完成；2）阀门检查调试检查仓泵及管道上各阀门、控制元器件上的气控管路和电气接线是否已连接无误。控制空气管路应从气控阀门检查到就地安装的电磁阀控制箱再到仪用空气母管，电气接线需从元器件检查到电磁阀控制箱再到主控室的控制柜内。当全部接管接线连接确认无误后，方能分别对仓泵上的进料阀、平衡阀，管道上的进气阀、出料阀等逐个通气通电进行动作试验。首先在各就地电磁阀控制箱进行试验。在接通控制气源（仪用空气）和电源后，先检查供给箱柜的压缩空气进气压力表的示值是否在额定范围内，如示值正常则可通过电磁阀控制箱所配置的气源二联件中的调压阀将输出压力调至气动执行元件规定的工作压力，能常为0.4～0.6Mpa，调定后应将调压阀顶部的锁紧螺母锁紧。然后再用电磁阀控制箱盘面的手动操作开关分别对各个阀门进行动作试验。试验过程中检查各阀门的动作是否灵活，开、关位置是否到位，开关方向是否相反；试验完毕后应仔细核对盘面各手动开关和各电磁阀上标签标注...
