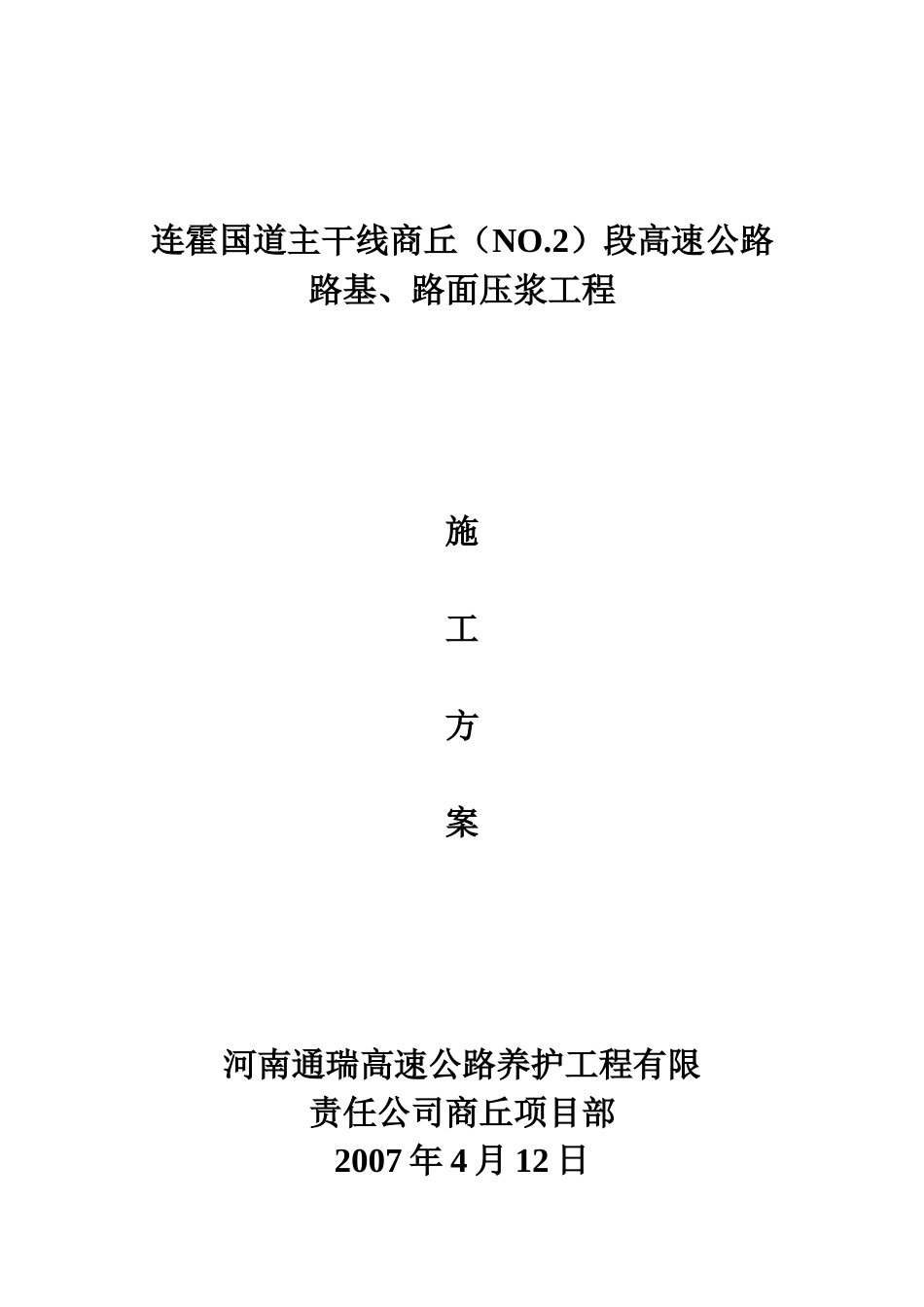

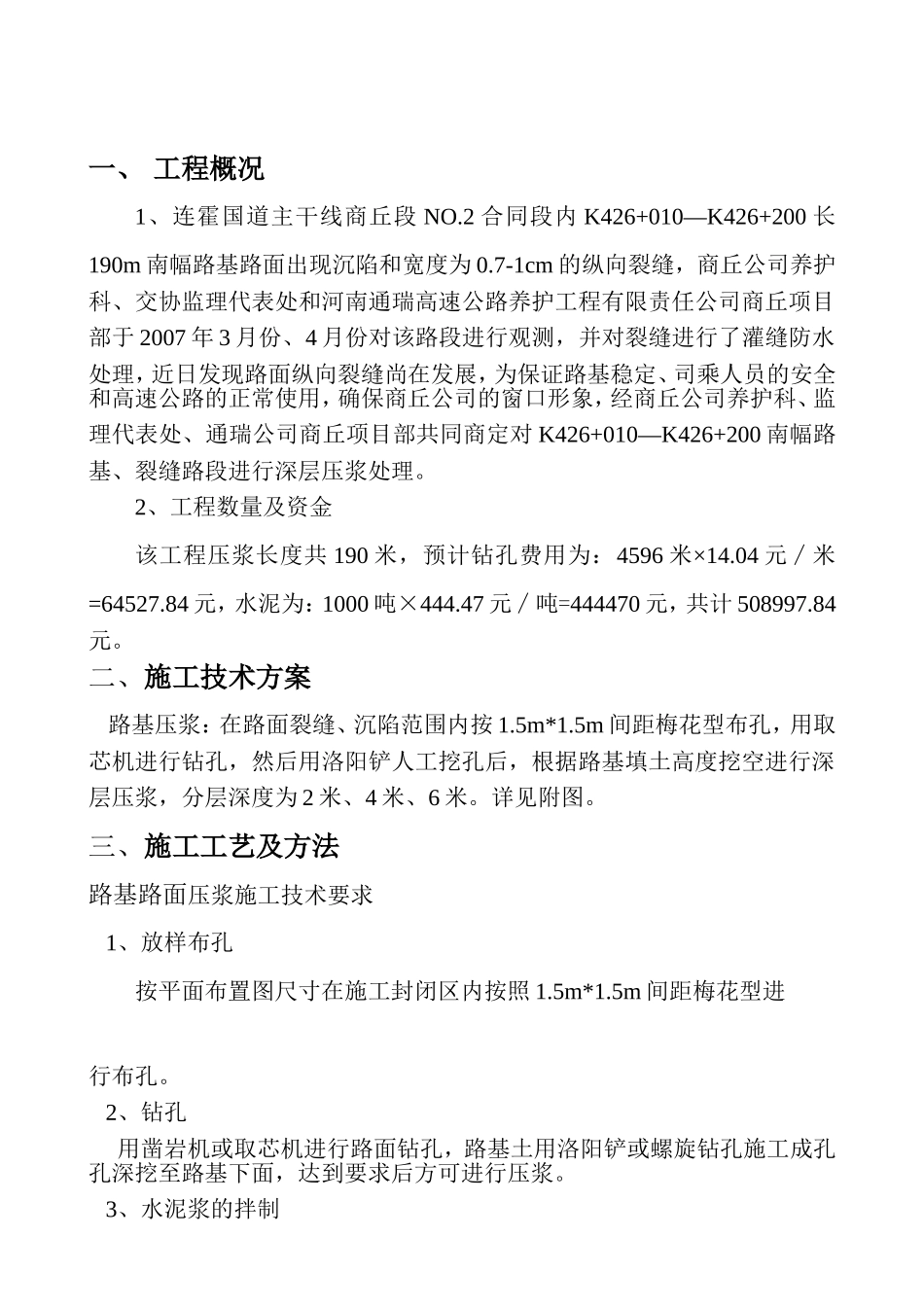

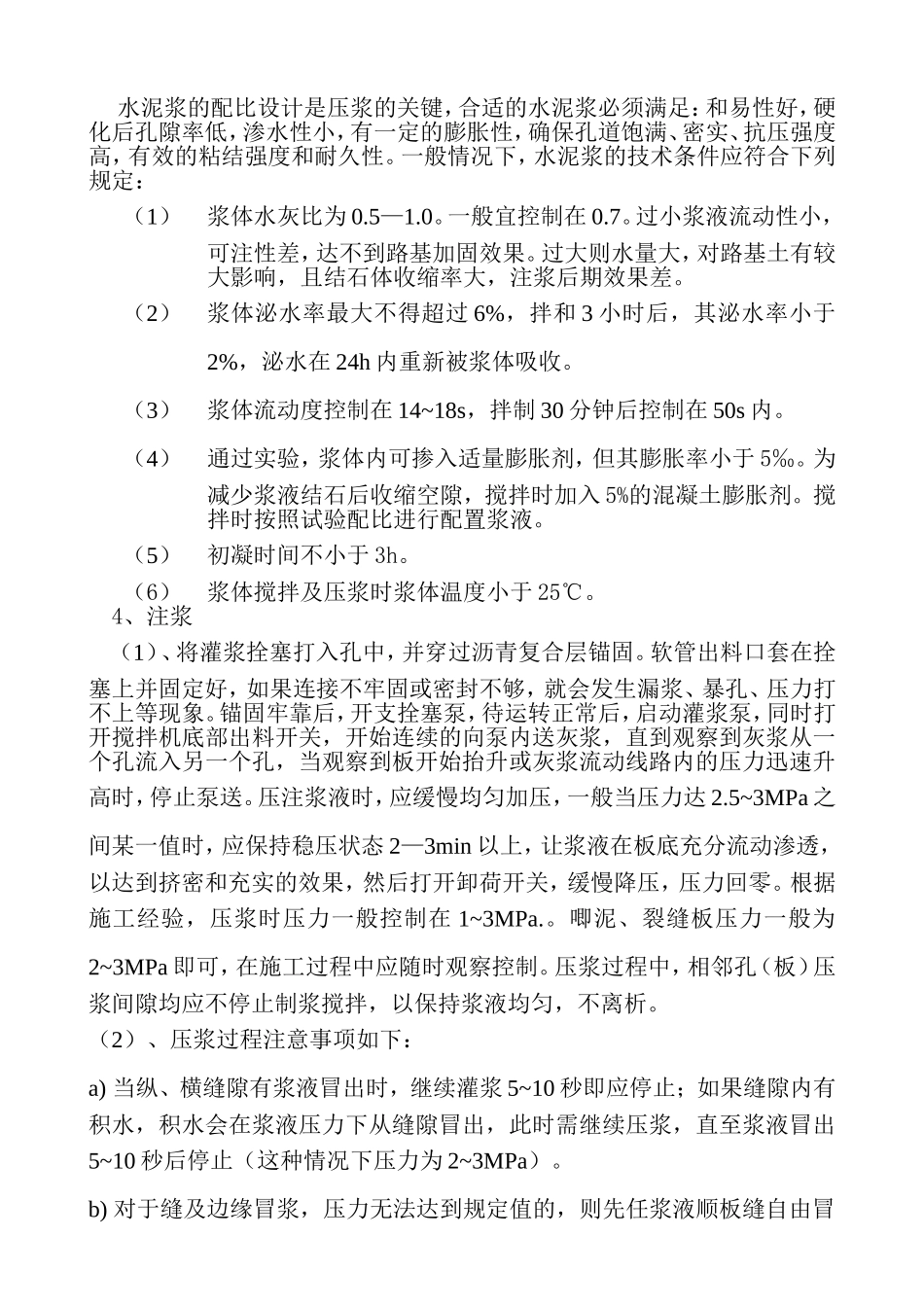

连霍国道主干线商丘（NO.2）段高速公路路基、路面压浆工程施工方案河南通瑞高速公路养护工程有限责任公司商丘项目部2007年4月12日一、工程概况1、连霍国道主干线商丘段NO.2合同段内K426+010—K426+200长190m南幅路基路面出现沉陷和宽度为0.7-1cm的纵向裂缝，商丘公司养护科、交协监理代表处和河南通瑞高速公路养护工程有限责任公司商丘项目部于2007年3月份、4月份对该路段进行观测，并对裂缝进行了灌缝防水处理，近日发现路面纵向裂缝尚在发展，为保证路基稳定、司乘人员的安全和高速公路的正常使用，确保商丘公司的窗口形象，经商丘公司养护科、监理代表处、通瑞公司商丘项目部共同商定对K426+010—K426+200南幅路基、裂缝路段进行深层压浆处理。2、工程数量及资金该工程压浆长度共190米，预计钻孔费用为：4596米×14.04元∕米=64527.84元，水泥为：1000吨×444.47元∕吨=444470元，共计508997.84元。二、施工技术方案路基压浆：在路面裂缝、沉陷范围内按1.5m*1.5m间距梅花型布孔，用取芯机进行钻孔，然后用洛阳铲人工挖孔后，根据路基填土高度挖空进行深层压浆，分层深度为2米、4米、6米。详见附图。三、施工工艺及方法路基路面压浆施工技术要求1、放样布孔按平面布置图尺寸在施工封闭区内按照1.5m*1.5m间距梅花型进行布孔。2、钻孔用凿岩机或取芯机进行路面钻孔，路基土用洛阳铲或螺旋钻孔施工成孔孔深挖至路基下面，达到要求后方可进行压浆。3、水泥浆的拌制水泥浆的配比设计是压浆的关键，合适的水泥浆必须满足：和易性好，硬化后孔隙率低，渗水性小，有一定的膨胀性，确保孔道饱满、密实、抗压强度高，有效的粘结强度和耐久性。一般情况下，水泥浆的技术条件应符合下列规定：（1）浆体水灰比为0.5—1.0。一般宜控制在0.7。过小浆液流动性小，可注性差，达不到路基加固效果。过大则水量大，对路基土有较大影响，且结石体收缩率大，注浆后期效果差。（2）浆体泌水率最大不得超过6%，拌和3小时后，其泌水率小于2%，泌水在24h内重新被浆体吸收。（3）浆体流动度控制在14~18s，拌制30分钟后控制在50s内。（4）通过实验，浆体内可掺入适量膨胀剂，但其膨胀率小于5‰。为减少浆液结石后收缩空隙，搅拌时加入5%的混凝土膨胀剂。搅拌时按照试验配比进行配置浆液。（5）初凝时间不小于3h。（6）浆体搅拌及压浆时浆体温度小于25℃。4、注浆（1）、将灌浆拴塞打入孔中，并穿过沥青复合层锚固。软管出料口套在拴塞上并固定好，如果连接不牢固或密封不够，就会发生漏浆、暴孔、压力打不上等现象。锚固牢靠后，开支拴塞泵，待运转正常后，启动灌浆泵，同时打开搅拌机底部出料开关，开始连续的向泵内送灰浆，直到观察到灰浆从一个孔流入另一个孔，当观察到板开始抬升或灰浆流动线路内的压力迅速升高时，停止泵送。压注浆液时，应缓慢均匀加压，一般当压力达2.5~3MPa之间某一值时，应保持稳压状态2—3min以上，让浆液在板底充分流动渗透，以达到挤密和充实的效果，然后打开卸荷开关，缓慢降压，压力回零。根据施工经验，压浆时压力一般控制在1~3MPa.。唧泥、裂缝板压力一般为2~3MPa即可，在施工过程中应随时观察控制。压浆过程中，相邻孔（板）压浆间隙均应不停止制浆搅拌，以保持浆液均匀，不离析。（2）、压浆过程注意事项如下：a)当纵、横缝隙有浆液冒出时，继续灌浆5~10秒即应停止；如果缝隙内有积水，积水会在浆液压力下从缝隙冒出，此时需继续压浆，直至浆液冒出5~10秒后停止（这种情况下压力为2~3MPa）。b)对于缝及边缘冒浆，压力无法达到规定值的，则先任浆液顺板缝自由冒出，浆液凝固后，再重新钻孔压浆，一直到压力达到上述要求为止。c)浆液从相邻板缝隙或硬路肩缝冒出时，立即停止灌浆。d)需顶升基层时，当路面顶升至高出正常路面1~2㎜，立即停止灌浆，此时随着灌浆压力的撤离，板块会由于重力作用下沉1~2㎜正好与正常路面平齐（这种情况下压力一般为2~4MPa）。e)当压力表指针异常跳动或发动机声音突然增大应立即停止灌浆。F）压浆时若发现灰浆已从压孔或者压过的孔溢出时应用木塞压紧10分钟，拔出木塞具，此孔无需再进行压浆。g)压浆时应注意高压管前不能站人，防止喷浆（水）伤人...
