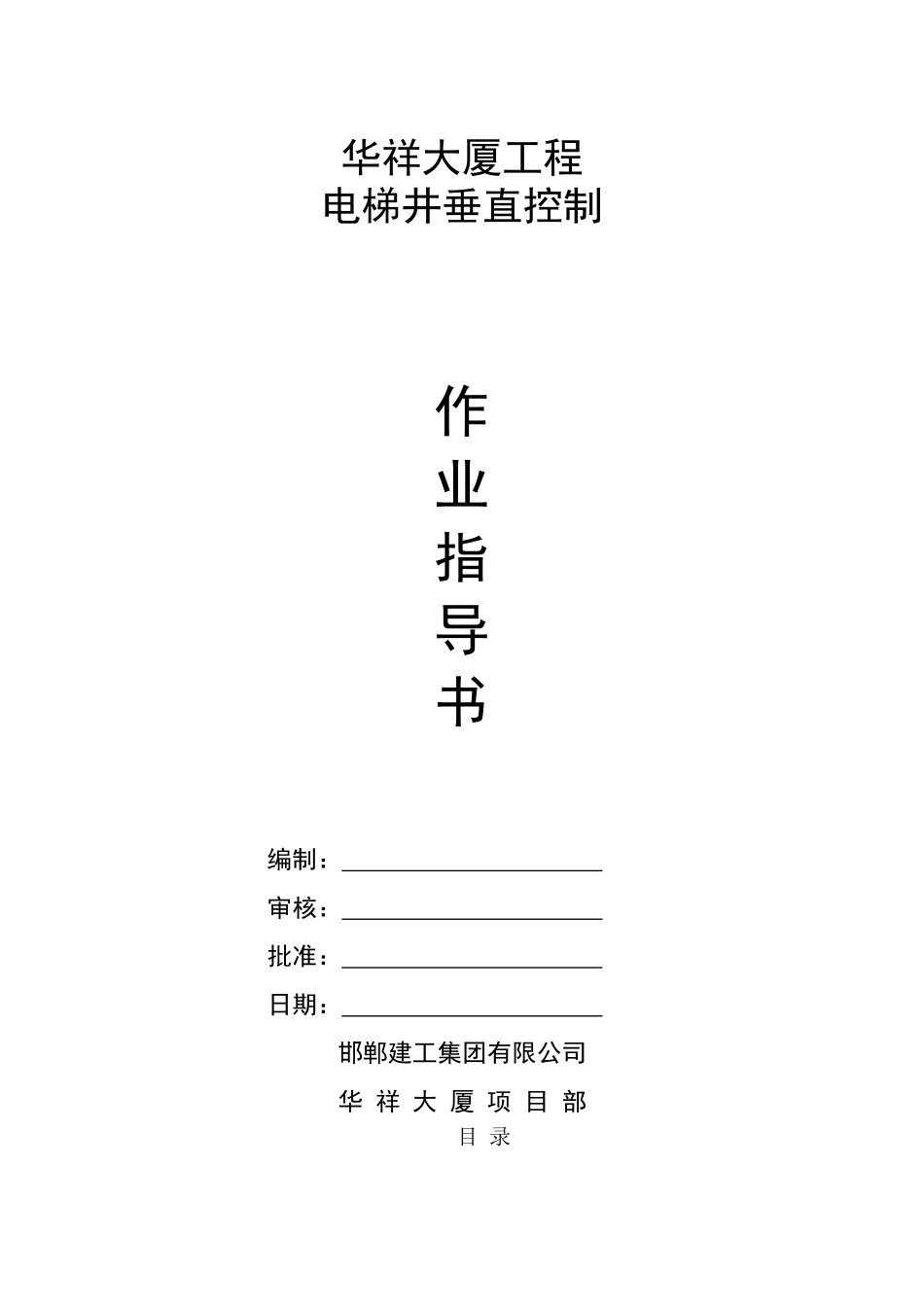

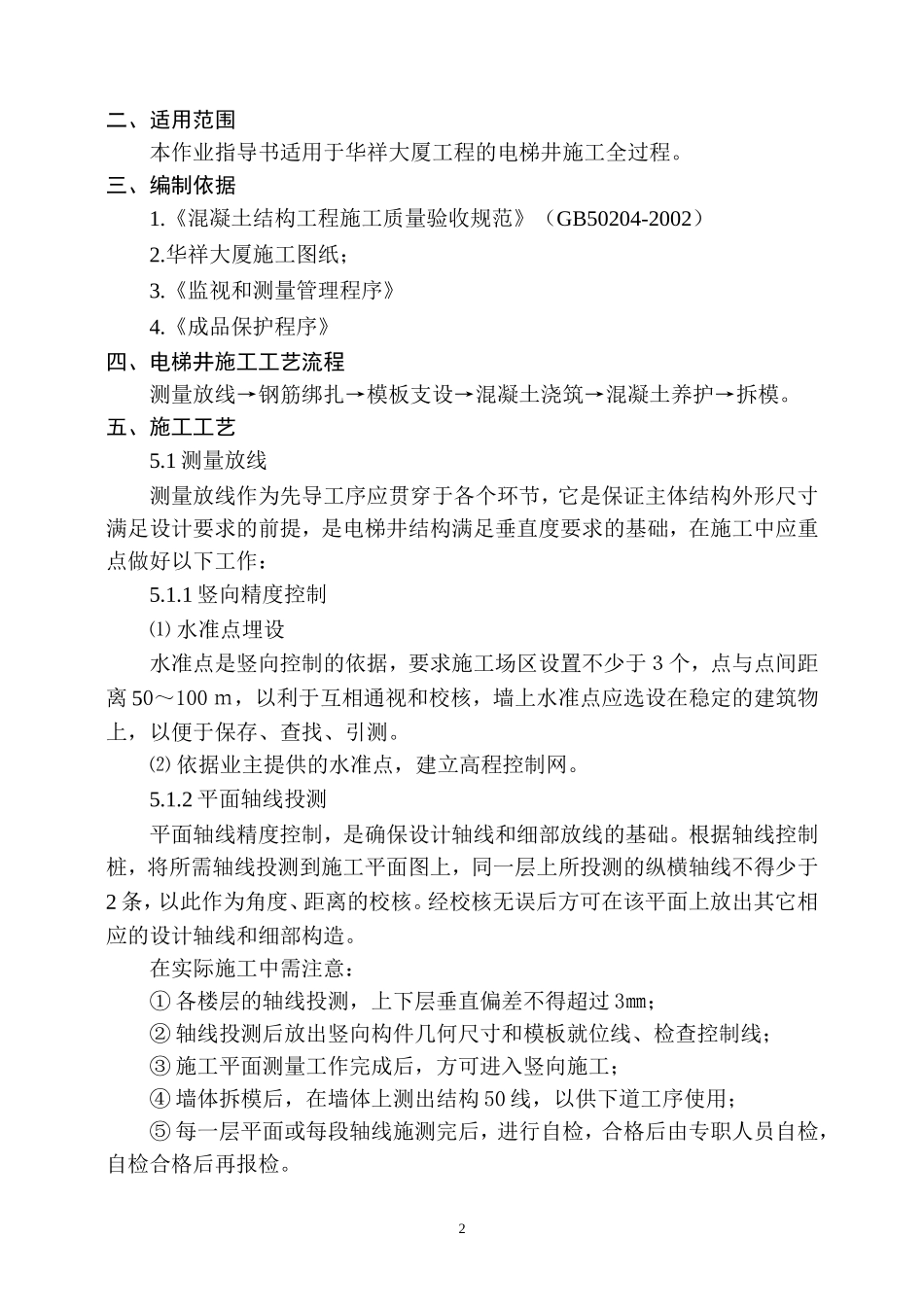

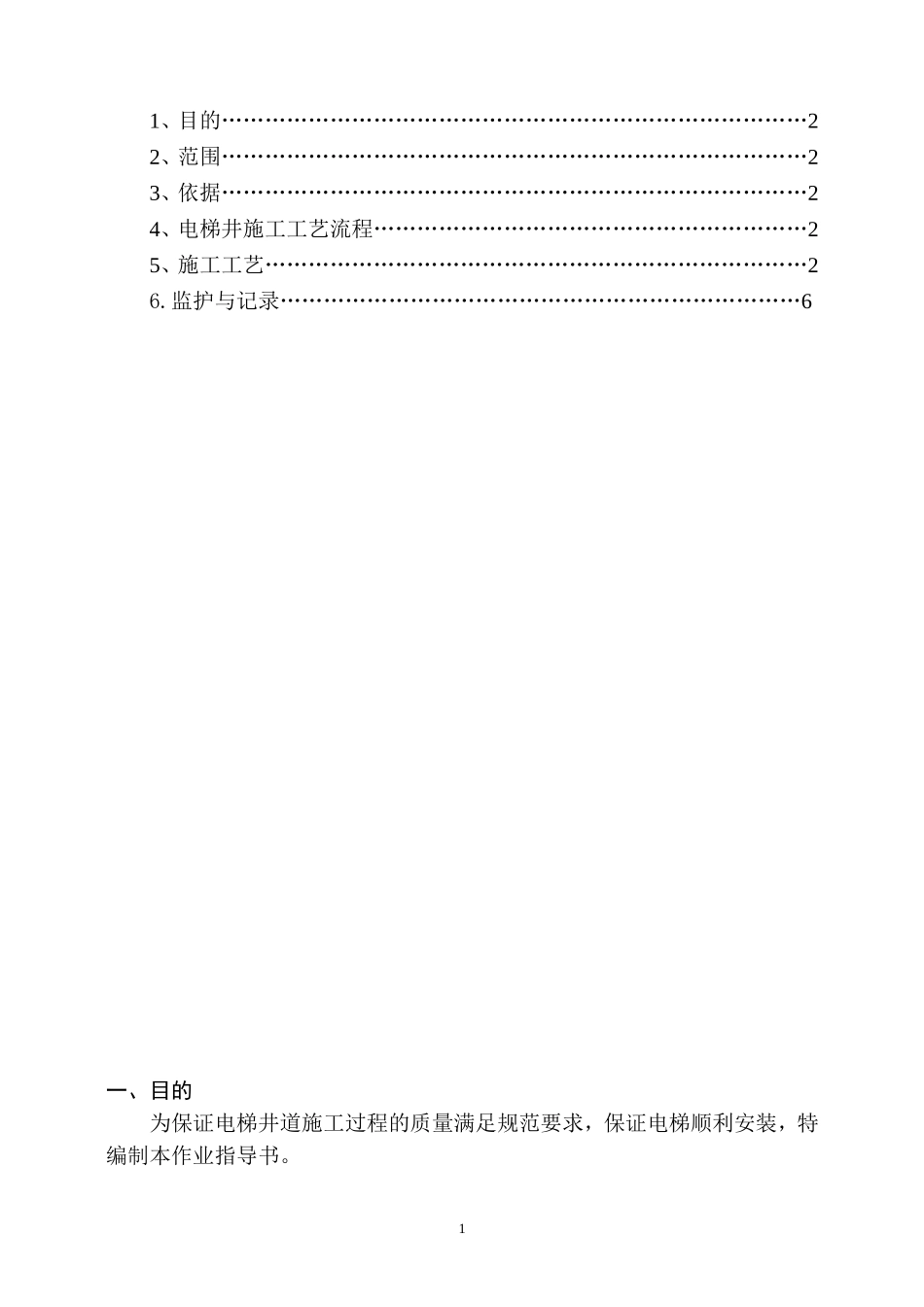

华祥大厦工程电梯井垂直控制作业指导书编制：审核：批准：日期：邯郸建工集团有限公司华祥大厦项目部目录1、目的………………………………………………………………………22、范围………………………………………………………………………23、依据………………………………………………………………………24、电梯井施工工艺流程……………………………………………………25、施工工艺…………………………………………………………………26.监护与记录………………………………………………………………6一、目的为保证电梯井道施工过程的质量满足规范要求，保证电梯顺利安装，特编制本作业指导书。1二、适用范围本作业指导书适用于华祥大厦工程的电梯井施工全过程。三、编制依据1.《混凝土结构工程施工质量验收规范》（GB50204-2002）2.华祥大厦施工图纸；3.《监视和测量管理程序》4.《成品保护程序》四、电梯井施工工艺流程测量放线→钢筋绑扎→模板支设→混凝土浇筑→混凝土养护→拆模。五、施工工艺5.1测量放线测量放线作为先导工序应贯穿于各个环节，它是保证主体结构外形尺寸满足设计要求的前提，是电梯井结构满足垂直度要求的基础，在施工中应重点做好以下工作：5.1.1竖向精度控制⑴水准点埋设水准点是竖向控制的依据，要求施工场区设置不少于３个，点与点间距离50～100ｍ，以利于互相通视和校核，墙上水准点应选设在稳定的建筑物上，以便于保存、查找、引测。⑵依据业主提供的水准点，建立高程控制网。5.1.2平面轴线投测平面轴线精度控制，是确保设计轴线和细部放线的基础。根据轴线控制桩，将所需轴线投测到施工平面图上，同一层上所投测的纵横轴线不得少于2条，以此作为角度、距离的校核。经校核无误后方可在该平面上放出其它相应的设计轴线和细部构造。在实际施工中需注意：①各楼层的轴线投测，上下层垂直偏差不得超过3㎜；②轴线投测后放出竖向构件几何尺寸和模板就位线、检查控制线；③施工平面测量工作完成后，方可进入竖向施工；④墙体拆模后，在墙体上测出结构50线，以供下道工序使用；⑤每一层平面或每段轴线施测完后，进行自检，合格后由专职人员自检，自检合格后再报检。25.1.3引测标高要保证竖向控制的精度要求，先进行高程控制网点的联测，检查场区内水准点是否移动，确认无误后引测标高。⑴标高基准点的测设必须正确，同一层不少于3点，以便于互相校核，其3点校核差不得超过3mm，取其平均值作为平面施工中的标高基准点。⑵根据基坑情况，在坑内设置标桩，将高程引测到标桩上，用红“△”标出，并标明绝对标高和相对标高，供施工时用。⑶在地上1层和电梯基坑，采用10cmx10cm钢板制作，用钢针刻划出“十”字线作为基准点(或在楼板上埋设钢钉)，为高程引测提供依据。首层以上各层在基准点的正上方相应位置设计预留洞200mm×200mm（激光束的通孔），严禁覆盖，并严防杂物从洞口坠落。⑷各层标高的传递均利用首层红“△”上顶线为标高基准线，用钢尺向上引测，也可位于中间层，加设标高基准点，以此向上传递。⑸标高基准点每层不少于3个，用水准仪往返测量，测设合格后进行标记，并要设在同一个水平标高上。5.2钢筋工程要保证电梯井几何尺寸和模板安装到位，首先要保证钢筋位置准确、不位移，应重点做好以下工作：5.2.1严格控制钢筋的配料尺寸,要使配置的各种钢筋和箍筋平直、方正及弯钩准确。严格把好配料关，派有经验的技术人员负责，实行定期的抽检，不合格者责令返工并予处罚，直至符合设计要求。5.2.2钢筋接头和绑扎为保证搭接范围内的钢筋密度不增加，以便于混凝土浇筑和节约钢材，对粗直径钢筋采用机械连接和焊接。绑扎钢筋的扎丝多余部分应向构件内侧弯折，以免因外露形成锈斑，影响清水混凝土观感质量。5.2.3为确保钢筋生根位置准确，拟采取以下措施：①在柱施工中采用定位套箍，卡住主筋确保其位置，套箍按柱的断面设计制作，另外采用φ16～18短钢筋对主筋进行斜撑加固，确保主筋位置准确；②在剪力墙钢筋根部采用梯形定位套箍，用来固定主筋不位移，并控制好排距。5.2.4墙横向钢筋的控制墙横向钢筋即水平筋的排距和内外竖筋距离的控制，采用竖向定位...
