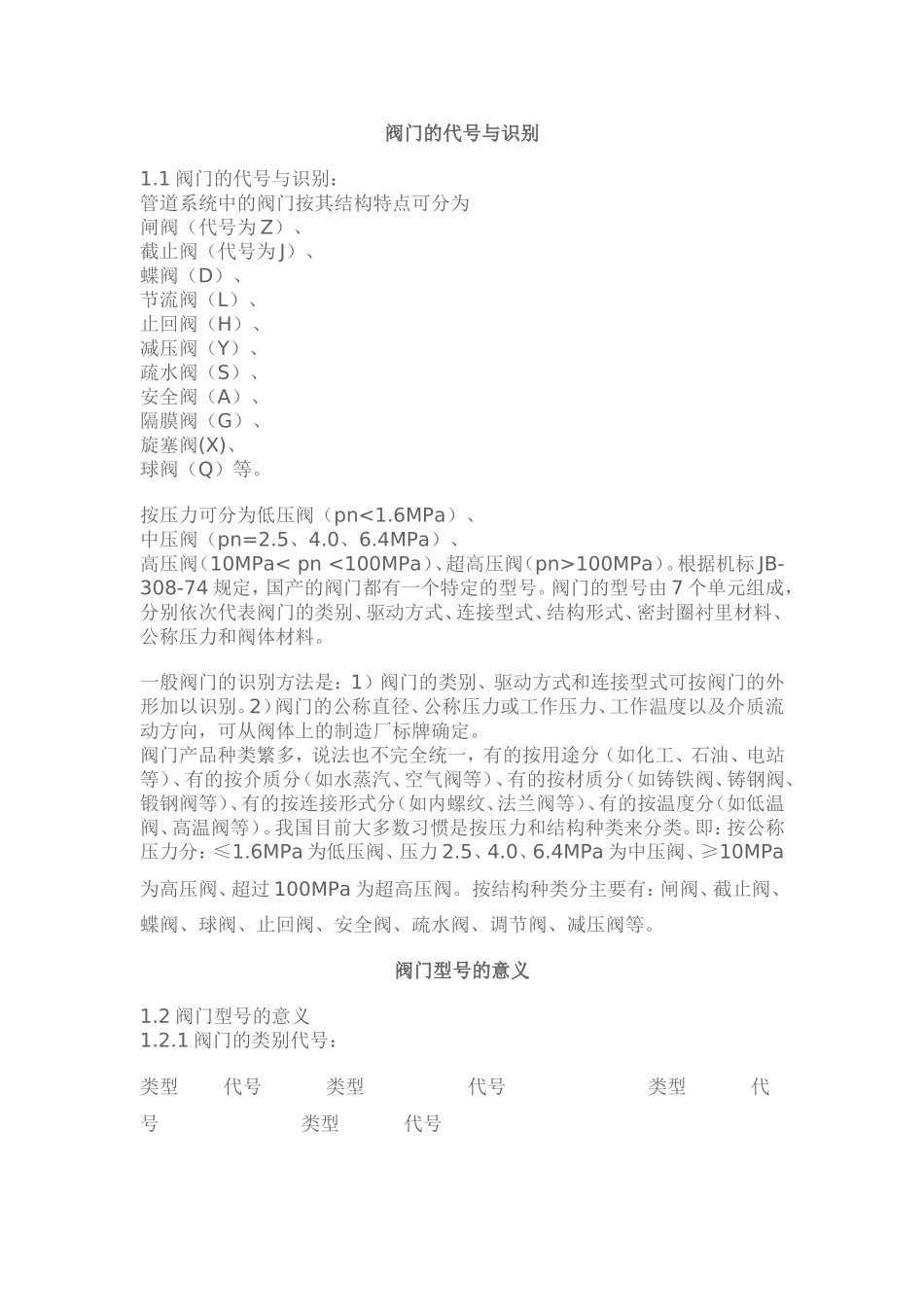

阀门的代号与识别1.1阀门的代号与识别：管道系统中的阀门按其结构特点可分为闸阀（代号为Z）、截止阀（代号为J）、蝶阀（D）、节流阀（L）、止回阀（H）、减压阀（Y）、疏水阀（S）、安全阀（A）、隔膜阀（G）、旋塞阀(X)、球阀（Q）等。按压力可分为低压阀（pn<1.6MPa）、中压阀（pn=2.5、4.0、6.4MPa）、高压阀（10MPa100MPa）。根据机标JB-308-74规定，国产的阀门都有一个特定的型号。阀门的型号由7个单元组成，分别依次代表阀门的类别、驱动方式、连接型式、结构形式、密封圈衬里材料、公称压力和阀体材料。一般阀门的识别方法是：1）阀门的类别、驱动方式和连接型式可按阀门的外形加以识别。2）阀门的公称直径、公称压力或工作压力、工作温度以及介质流动方向，可从阀体上的制造厂标牌确定。阀门产品种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。我国目前大多数习惯是按压力和结构种类来分类。即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。按结构种类分主要有：闸阀、截止阀、蝶阀、球阀、止回阀、安全阀、疏水阀、调节阀、减压阀等。阀门型号的意义1.2阀门型号的意义1.2.1阀门的类别代号：类型代号类型代号类型代号类型代号闸阀Z蝶阀D止回阀H调节阀T截止阀J隔膜阀G底阀节流阀L旋塞阀X减压阀Y球阀Q安全阀A疏水阀S短系列蝶阀D1、D2排渣用泥浆阀KZ给水分配阀F地下管网蝶阀SD驱动防爆BZXZ减温减压装置W波纹管密封截止阀WJ用于排渣系统闸阀PZ球蝶阀QD水位计、水位平衡器B注：阀门类型前加D表示为低温阀，即温度不超过40℃；在地下水用闸阀前加S表示竖式安装，加W表示卧式安装。1.2.2阀门驱动方式代号：驱动方式代号驱动方式代号驱动方式代号电磁动0正齿轮4气-液动8电磁-液动1伞齿轮5电动9电-液动2气动6气动常开6K蜗轮3液动7液动常开7K户外耐热9R气动带手动6S气动常闭6B防爆电动9B液动常闭7B1.2.3阀门连接型式代号：连接型式代号连接型式代号连接型式代号内螺纹1焊接6卡套9外螺纹2对夹7法兰4卡箍81.2.4阀门结构型式代号类型代号0123456789安全阀弹簧式先导式封闭不封闭封闭不封闭带散热片全启式微启式全启式带扳手带扳手带控制机构带扳手双弹簧微启式全启式微启式全启式微启式全启式代号0123456789调节阀回转升降式套筒式多级单级多级柱塞式Z形针形式柱塞式套筒式Z形闸板式套筒式柱塞式1.2.5阀座密封或衬里材料代号材料代号材料代号材料代号铜合金T蒙乃尔合金M衬胶CJ橡胶X硬橡胶J石墨石棉S耐酸钢H皮革P衬铅CQ不锈钢无密封圈W衬塑料CS渗氮钢D聚四氟乙烯SA搪瓷TC巴士合金B聚三氟乙烯SB尼龙NS硬质合金Y聚氯乙烯SC酚醛塑料SD注：W表示阀体直接加工的阀座密封面；在阀座与阀瓣（闸板）密封面材料不同时，用低硬度材料表示（隔膜阀除外）。1.2.6阀门公称压力系列在阀门的型号中，公称压力代号直接用公称压力的数值（压力单位为kg/cm2或0.1MPa）表示，并用短线与阀座密封（或衬里材料）代号隔开。阀门的公称压力为1、2.5、6、10、16、25、40、64、100、160、200、320kg/cm2（0.1MPa）等等级。对于工作介质温度≥450℃的阀门，标示出工作温度，方法是在P右下角用工作温度除以10所得熟知的整数表示。如P54表示介质工作温度在540℃左右。在英、美国家中，尽管目前在有关标准中已列入了公称压力的概念，但仍采用磅级（class）。由于公称压力和磅级的温度基准不同，因此两者没有严格的对应关系，两者参考的对应关系不如下：磅级class150300400600800900150025003500公称压力PN（Mpa）2.05.06.810.014.015.025.042.058日本的K级制，其温度基准与英、美国家的磅级相同，但计量单位采用米制，K级与磅级之间的关系见下表：K级10204063100磅级class15030060090015001.2.7阀体材料代号材料名称代号材料名称代号材料名称代号灰铸铁H铸钢T铬镍钛（铌）耐酸钢P可锻铸铁K碳钢C铬镍钼钛（铌）耐酸钢R球墨铸铁Q中镍钼合...
