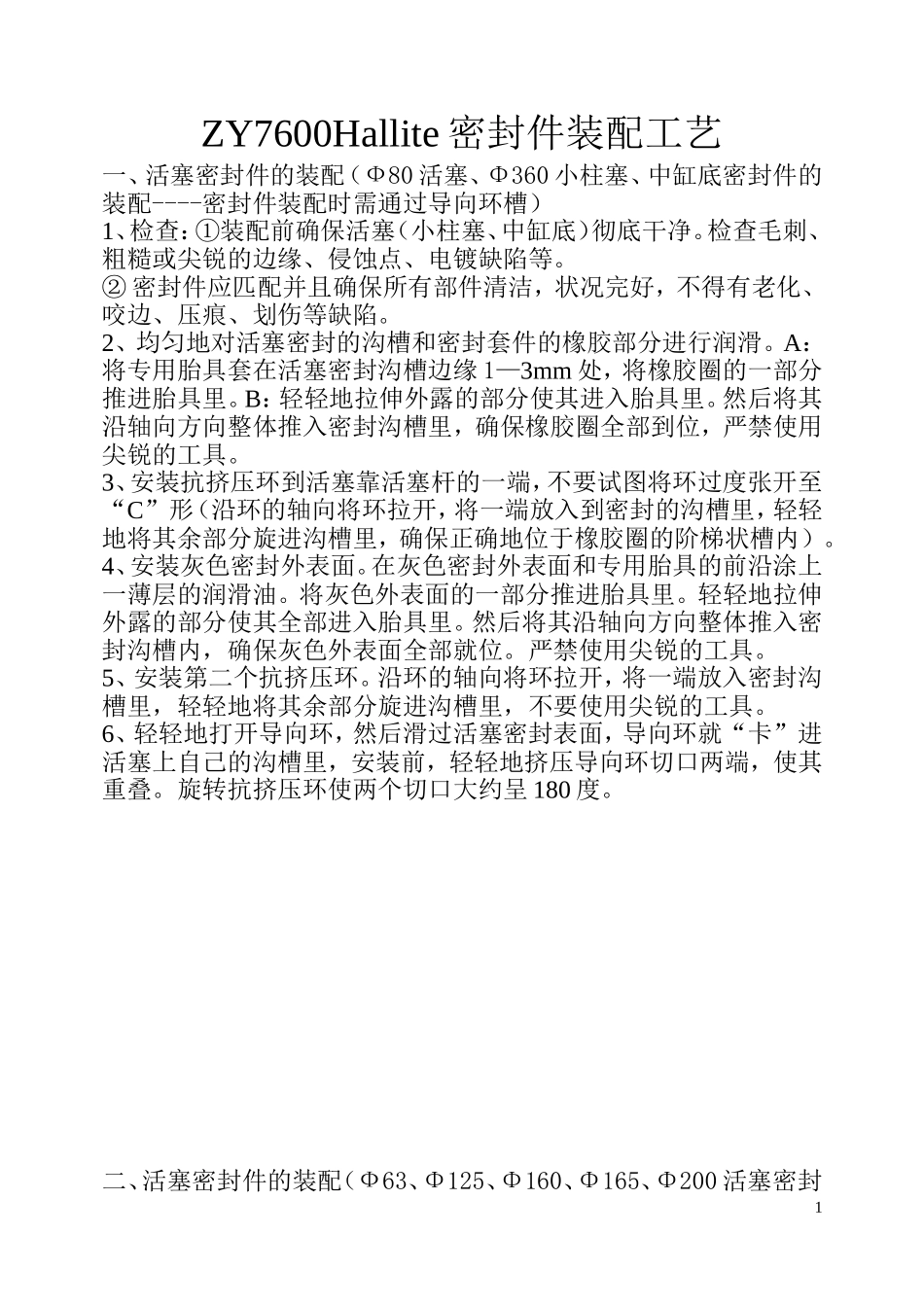

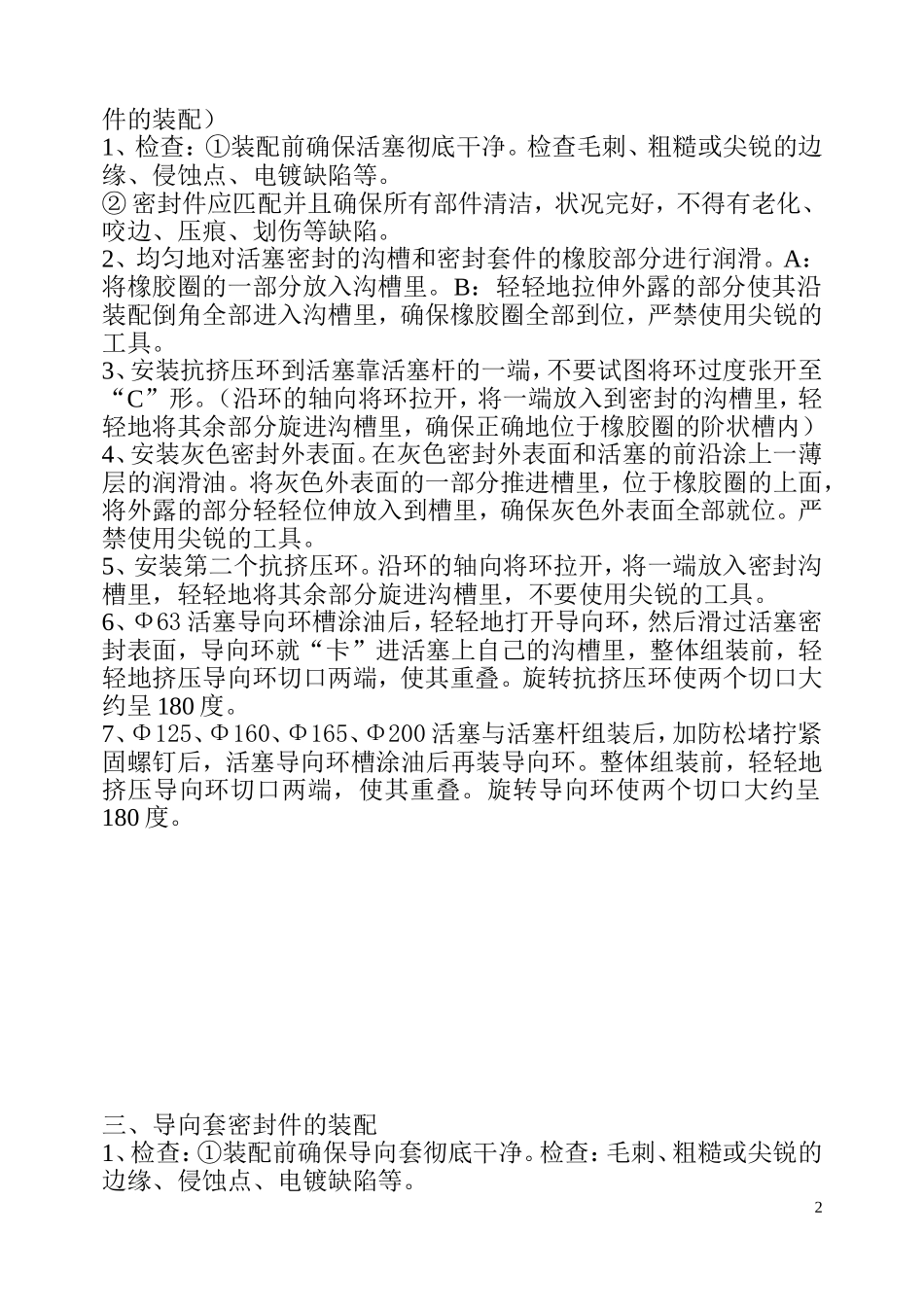

ZY7600Hallite密封件装配工艺一、活塞密封件的装配（Ф80活塞、Φ360小柱塞、中缸底密封件的装配----密封件装配时需通过导向环槽）1、检查：①装配前确保活塞（小柱塞、中缸底）彻底干净。检查毛刺、粗糙或尖锐的边缘、侵蚀点、电镀缺陷等。②密封件应匹配并且确保所有部件清洁，状况完好，不得有老化、咬边、压痕、划伤等缺陷。2、均匀地对活塞密封的沟槽和密封套件的橡胶部分进行润滑。A：将专用胎具套在活塞密封沟槽边缘1—3mm处，将橡胶圈的一部分推进胎具里。B：轻轻地拉伸外露的部分使其进入胎具里。然后将其沿轴向方向整体推入密封沟槽里，确保橡胶圈全部到位，严禁使用尖锐的工具。3、安装抗挤压环到活塞靠活塞杆的一端，不要试图将环过度张开至“C”形（沿环的轴向将环拉开，将一端放入到密封的沟槽里，轻轻地将其余部分旋进沟槽里，确保正确地位于橡胶圈的阶梯状槽内）。4、安装灰色密封外表面。在灰色密封外表面和专用胎具的前沿涂上一薄层的润滑油。将灰色外表面的一部分推进胎具里。轻轻地拉伸外露的部分使其全部进入胎具里。然后将其沿轴向方向整体推入密封沟槽内，确保灰色外表面全部就位。严禁使用尖锐的工具。5、安装第二个抗挤压环。沿环的轴向将环拉开，将一端放入密封沟槽里，轻轻地将其余部分旋进沟槽里，不要使用尖锐的工具。6、轻轻地打开导向环，然后滑过活塞密封表面，导向环就“卡”进活塞上自己的沟槽里，安装前，轻轻地挤压导向环切口两端，使其重叠。旋转抗挤压环使两个切口大约呈180度。二、活塞密封件的装配（Ф63、Φ125、Φ160、Φ165、Φ200活塞密封1件的装配）1、检查：①装配前确保活塞彻底干净。检查毛刺、粗糙或尖锐的边缘、侵蚀点、电镀缺陷等。②密封件应匹配并且确保所有部件清洁，状况完好，不得有老化、咬边、压痕、划伤等缺陷。2、均匀地对活塞密封的沟槽和密封套件的橡胶部分进行润滑。A：将橡胶圈的一部分放入沟槽里。B：轻轻地拉伸外露的部分使其沿装配倒角全部进入沟槽里，确保橡胶圈全部到位，严禁使用尖锐的工具。3、安装抗挤压环到活塞靠活塞杆的一端，不要试图将环过度张开至“C”形。（沿环的轴向将环拉开，将一端放入到密封的沟槽里，轻轻地将其余部分旋进沟槽里，确保正确地位于橡胶圈的阶状槽内）4、安装灰色密封外表面。在灰色密封外表面和活塞的前沿涂上一薄层的润滑油。将灰色外表面的一部分推进槽里，位于橡胶圈的上面，将外露的部分轻轻位伸放入到槽里，确保灰色外表面全部就位。严禁使用尖锐的工具。5、安装第二个抗挤压环。沿环的轴向将环拉开，将一端放入密封沟槽里，轻轻地将其余部分旋进沟槽里，不要使用尖锐的工具。6、Ф63活塞导向环槽涂油后，轻轻地打开导向环，然后滑过活塞密封表面，导向环就“卡”进活塞上自己的沟槽里，整体组装前，轻轻地挤压导向环切口两端，使其重叠。旋转抗挤压环使两个切口大约呈180度。7、Φ125、Φ160、Φ165、Φ200活塞与活塞杆组装后，加防松堵拧紧固螺钉后，活塞导向环槽涂油后再装导向环。整体组装前，轻轻地挤压导向环切口两端，使其重叠。旋转导向环使两个切口大约呈180度。三、导向套密封件的装配1、检查：①装配前确保导向套彻底干净。检查：毛刺、粗糙或尖锐的边缘、侵蚀点、电镀缺陷等。2②密封件应匹配并且确保所有部件清洁，状况完好，不得有老化、咬边、压痕、划伤等缺陷。2、均匀地对导向套内径所有部分进行润滑，特别要注意杆防尘圈所处的沟槽。3、确保杆密封位于正确的方向，装配抗压环的阶梯状部分要朝向导向套端盖的上部。先将密封件的一部分放入沟槽。然后轻轻地将其余部分塞进沟槽，或将密封件扭成肾脏的形状，然后塞进沟槽里。确保密封件正确就位，不要使用尖锐的工具。4、安装抗挤压环。将抗挤压环的一部分放入杆密封的阶状槽里，然后轻轻地将其余部分塞到杆密封内。确保抗挤压环正确就位。不要使用尖锐的工具。5、均匀地对导向套静密封的沟槽进行润滑，静密封件“Y”形开口朝向缸底一端，然后将静密封圈一部分推进槽里，再将外露的部分轻轻位伸放入到槽内，确保密封件全部就位。严禁使用尖锐的工具！6、导向环沟槽涂油后轻轻将导向环放入槽内，旋转导向...
