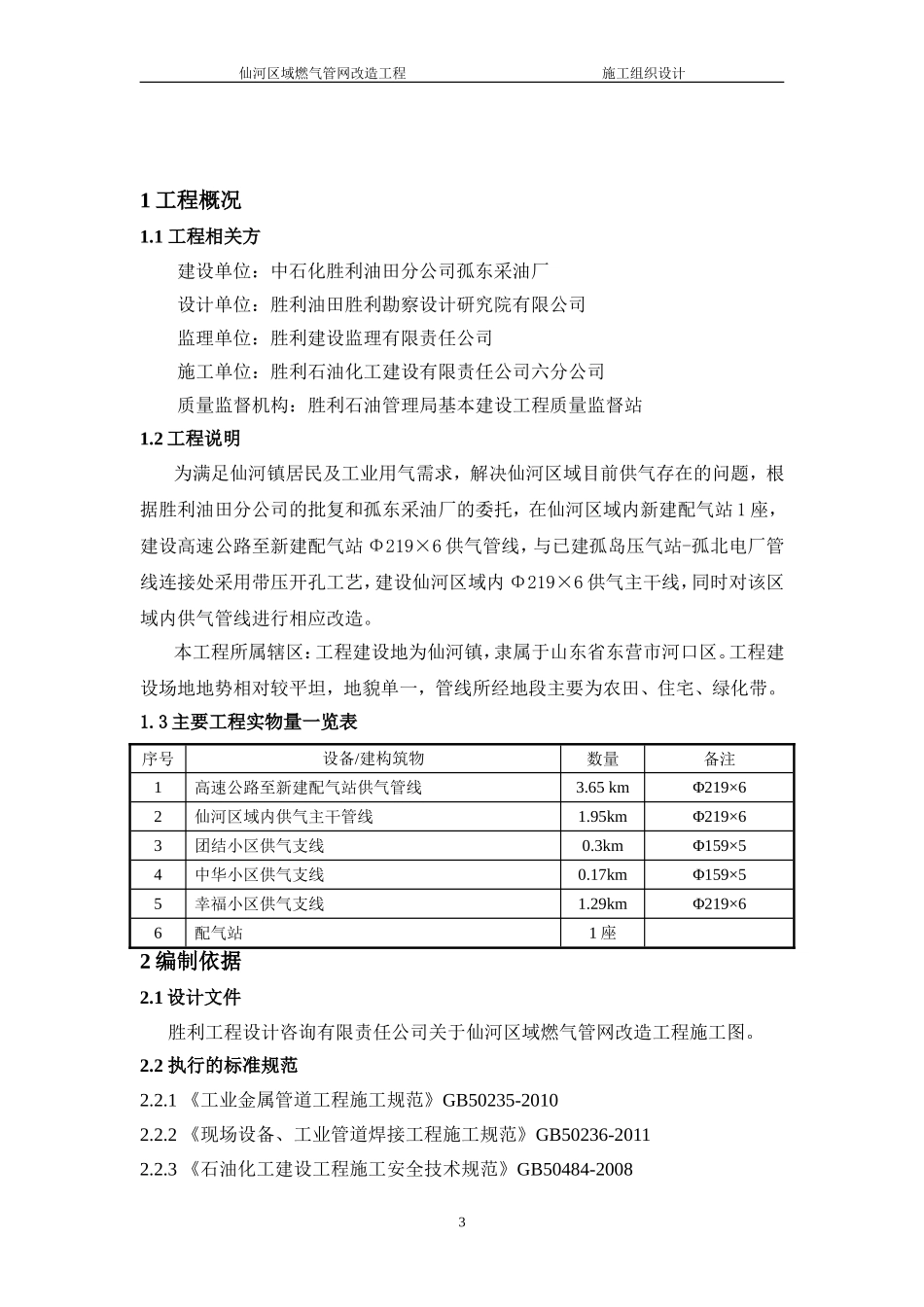

仙河区域燃气管网改造工程施工组织设计仙河区域燃气管网改造工程施工组织设计编制：审核：批准：胜利石油化工建设有限责任公司六分公司年月日1仙河区域燃气管网改造工程施工组织设计施工技术措施审批页工程名称仙河区域燃气管网改造工程我方已根据胜利油建施工技术措施编制程序文件的有关规定完成了仙河区域燃气管网改造工程工程技术措施的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工技术措施项目经理：（签字）（公章）日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：总监理工程师：（公章）日期：项目（分）部意见：项目负责人：（公章）日期：2仙河区域燃气管网改造工程施工组织设计1工程概况1.1工程相关方建设单位：中石化胜利油田分公司孤东采油厂设计单位：胜利油田胜利勘察设计研究院有限公司监理单位：胜利建设监理有限责任公司施工单位：胜利石油化工建设有限责任公司六分公司质量监督机构：胜利石油管理局基本建设工程质量监督站1.2工程说明为满足仙河镇居民及工业用气需求，解决仙河区域目前供气存在的问题，根据胜利油田分公司的批复和孤东采油厂的委托，在仙河区域内新建配气站1座，建设高速公路至新建配气站Φ219×6供气管线，与已建孤岛压气站-孤北电厂管线连接处采用带压开孔工艺，建设仙河区域内Φ219×6供气主干线，同时对该区域内供气管线进行相应改造。本工程所属辖区：工程建设地为仙河镇，隶属于山东省东营市河口区。工程建设场地地势相对较平坦，地貌单一，管线所经地段主要为农田、住宅、绿化带。1.3主要工程实物量一览表序号设备/建构筑物数量备注1高速公路至新建配气站供气管线3.65kmΦ219×62仙河区域内供气主干管线1.95kmΦ219×63团结小区供气支线0.3kmΦ159×54中华小区供气支线0.17kmΦ159×55幸福小区供气支线1.29kmΦ219×66配气站1座2编制依据2.1设计文件胜利工程设计咨询有限责任公司关于仙河区域燃气管网改造工程施工图。2.2执行的标准规范2.2.1《工业金属管道工程施工规范》GB50235-20102.2.2《现场设备、工业管道焊接工程施工规范》GB50236-20112.2.3《石油化工建设工程施工安全技术规范》GB50484-20083仙河区域燃气管网改造工程施工组织设计2.2.4《施工现场临时用电安全技术规范》JGJ46-20052.2.5《压力管道安装质量保证手册》Q/SYJ10008-20092.2.6《埋地钢质管道外防腐层和保温层现场补口、补伤施工及验收规范》SY4058-932.2.7《工业设备及管道绝热工程施工及验收规范》GB/T50126-20082.2.8《城镇燃气输配工程施工及验收规范》CJJ33-20052.2.9《城镇燃气埋地钢质管道腐蚀控制技术规程》CJJ95-20032.2.10《油气输送管道穿越工程施工规范》GB50424-20072.2.11《油气输送管道跨越工程施工规范》GB50460-20082.2.12《混凝土结构工程施工质量验收规范》GB50204-20022.2.13《质量、职业健康安全和环境一体化管理体系管理手册》Q/SYJ10003-20093施工部署3.1施工项目组织机构3.1.1项目组织机构图根椐本工程的实际情况，我公司专门成立仙河区域燃气管网改造工程施工项目部，严格按照项目法施工管理模式组织施工。项目部设项目经理一名，项目副经理一名，项目技术负责人一名，项目部下设十名专业责任人，针对项目施工各负其责，项目组织机构图详见下图。3.1.1职责4项目经理：姜波预算郭红工农李清海材料温明香安全任玉明检测王斌定额崔红梅财务陈菊红土建施工队防腐施工队技术庞山怀质量管艳斌计划侯梅项目副经理：黄绍鹏安装施工队电气施工队技术负责人：谢树民仙河区域燃气管网改造工程施工组织设计3.1.1.1项目经理职责负责本项目的总体工作部署，是工程进度、成本控制和质量目标的决策者，全面负责项目的各项工作，是项目工期、质量、安全、成本的第一责任人。3.1.1.2项目副经理职责协助项目经理负责本项目的工程现场施工、成本控制和质量目标的实现，是项目工期、质量、安全、成本的主要责任人。3.1.1.3项目技术人员职责负责编制施工组织设计和试运投产计划、材料限额计划、车辆设备机具需用计划；负责工程项目的技术管理工作，进行技术交底，协调解决施工中出现的技术难题；负责工程项目的技...
