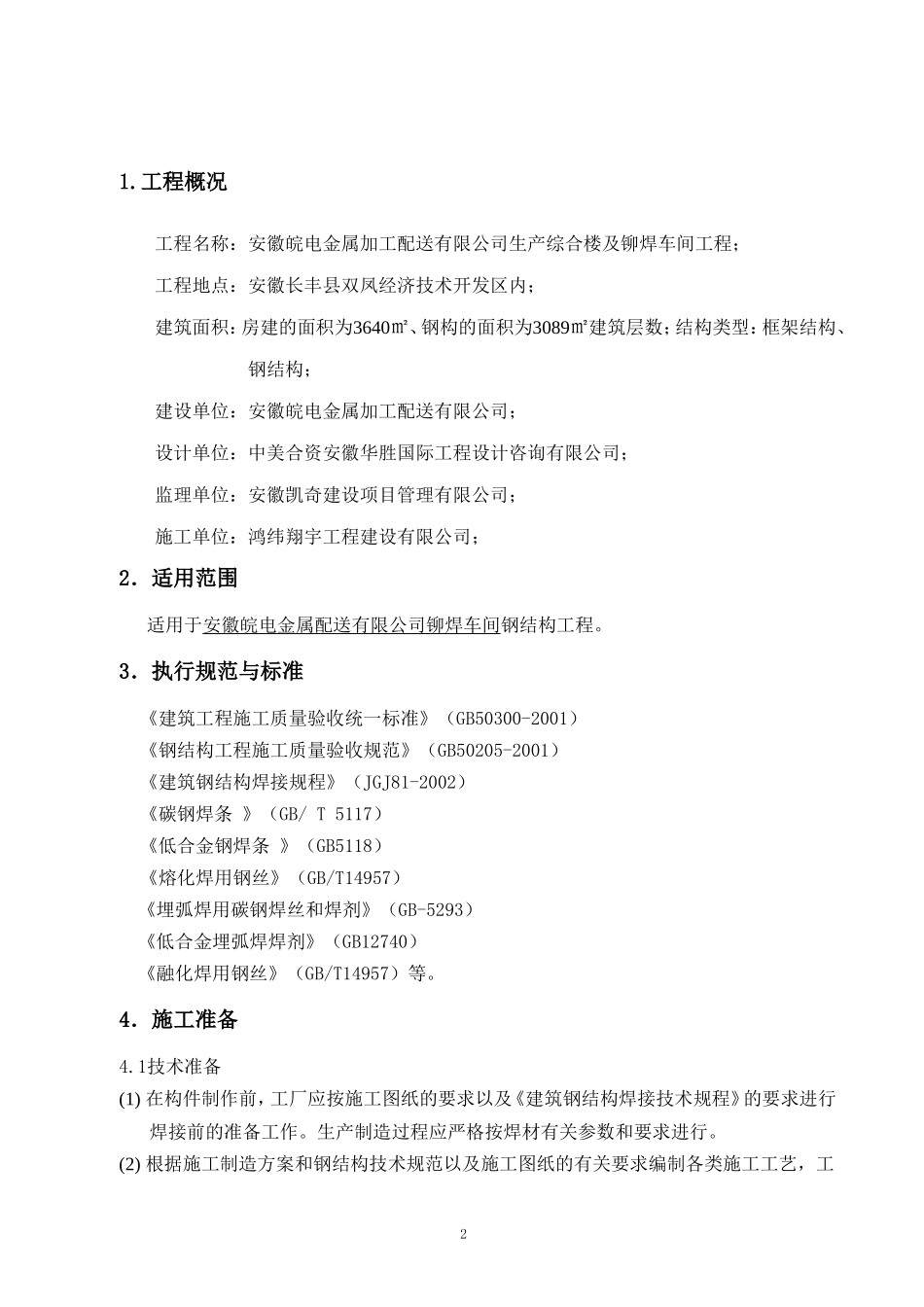

目录1.工程概况2．适用范围3．执行规范与标准2153261994．施工准备5．施工工艺与技术标准6、焊缝的形式7、焊缝要求8、焊接的操作要求9．质量控制标准11.工程概况工程名称：安徽皖电金属加工配送有限公司生产综合楼及铆焊车间工程；工程地点：安徽长丰县双凤经济技术开发区内；建筑面积：房建的面积为3640㎡、钢构的面积为3089㎡建筑层数；结构类型：框架结构、钢结构；建设单位：安徽皖电金属加工配送有限公司；设计单位：中美合资安徽华胜国际工程设计咨询有限公司；监理单位：安徽凯奇建设项目管理有限公司；施工单位：鸿纬翔宇工程建设有限公司；2．适用范围适用于安徽皖电金属配送有限公司铆焊车间钢结构工程。3．执行规范与标准《建筑工程施工质量验收统一标准》（GB50300-2001）《钢结构工程施工质量验收规范》（GB50205-2001）《建筑钢结构焊接规程》（JGJ81-2002）《碳钢焊条》（GB/T5117）《低合金钢焊条》（GB5118）《熔化焊用钢丝》（GB/T14957）《埋弧焊用碳钢焊丝和焊剂》（GB-5293）《低合金埋弧焊焊剂》（GB12740）《融化焊用钢丝》（GB/T14957）等。4．施工准备4.1技术准备(1)在构件制作前，工厂应按施工图纸的要求以及《建筑钢结构焊接技术规程》的要求进行焊接前的准备工作。生产制造过程应严格按焊材有关参数和要求进行。(2)根据施工制造方案和钢结构技术规范以及施工图纸的有关要求编制各类施工工艺，工2厂应组织有关部门进行工艺评审。4.2材料要求(1)钢结构用钢材及焊接材料的选用应符合设计图的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告，其化学成分、力学性能和其他质量要求必须符合国家现行标准规定。该厂房主钢构材质均为Q345B，次构件材质为Q235B级钢。焊条采用E50、E43、ER50系列产品。本工程梁、柱的翼缘、腹板与端板的连接焊缝为全熔透坡口焊，焊缝为二级焊缝；柱的翼板、腹板与柱底板的焊接为全熔透坡口焊，焊缝为二级焊缝；其它焊缝为三级焊缝(2)焊条应符合现行国家标准《碳钢焊条》（GB/T5117-95）。(3)焊接材料尚应符合下列规定：1)焊条、焊丝、焊剂应储存在干燥、通风良好的地方，由专人保管。2)焊条、焊剂和药芯焊丝在使用前，必须按产品说明书及有关工艺文件的规定进行烘干。3)焊条烘干温度应为150～200℃，保温时间应为1.5～2h，烘干后应缓冷放置于保温箱中存放、待用；烘干后的焊条在大气中放置时间超过4h应重新烘干；焊条重复烘干次数不宜超过2次；受潮的焊条不应使用。4)焊条、焊剂烘干装置及保温装置的加热、测温、控温性能应符合使用要求。4.3作业条件(1)焊接作业区风速当手工电弧焊超过8m/s、气体保护电弧焊及药芯焊丝电弧焊超过2m/s时，应设防风棚或采取其他防风措施。制作车间内焊接作业区有穿堂风或鼓风机时，也应按以上规定设挡风装置。(2)焊接作业区的相对湿度不得大于90%。(3)当焊件表面潮湿时，应采取加热去湿除潮措施。(4)焊条在使用前应按产品说明书规定的烘焙时间和烘焙温度进行烘焙。焊条由保温箱（筒）取出到施焊的时间不宜超过2h（酸性焊条不宜超过4h）。不符上述要求时，应重新烘干后再用，但焊条烘干次数不宜超过2次。5．施工工艺与技术标准5.1工艺流程3下料切割、清理切割部位检查构件组装加工及定位焊按工艺文件要求调整焊接工艺参数按合理焊接顺序进行焊接焊毕自检、交检交专职检验员检查工作结束，关闭电源，将焊枪、工作等小车物品收放整齐按工艺文件要求进行焊前预热、焊后保温及消除应力处理清理加工现场5.2操作工艺5.2.1焊接参数的选择(1)焊条直径的选择：焊条直径主要根据焊件厚度选择（见下表所示）。焊条选择参考表钢材牌号焊条型号焊条直径（mm）Q235BE43××φ3.2~φ4.0Q235BE50××Φ4.2~φ5.0(2)焊接电流的选择：主要根据焊条直径选择电流。选择方法见下表所示：焊接电流选择参考表焊条直（mm）1.62.02.53.24.05.05.8焊接电（A）25~4040~6050~80100~130160~210200~270260~3005.2.2选择焊接参数应注意事项(1)焊角焊缝时，电流要稍大些。(2)打底焊时，特别是焊接单面焊双面成形焊道时，使用的焊接电流要小。填充焊时，通常用较大的焊接电流。盖面焊时，为防止咬边和获得较美观焊缝，使用...
