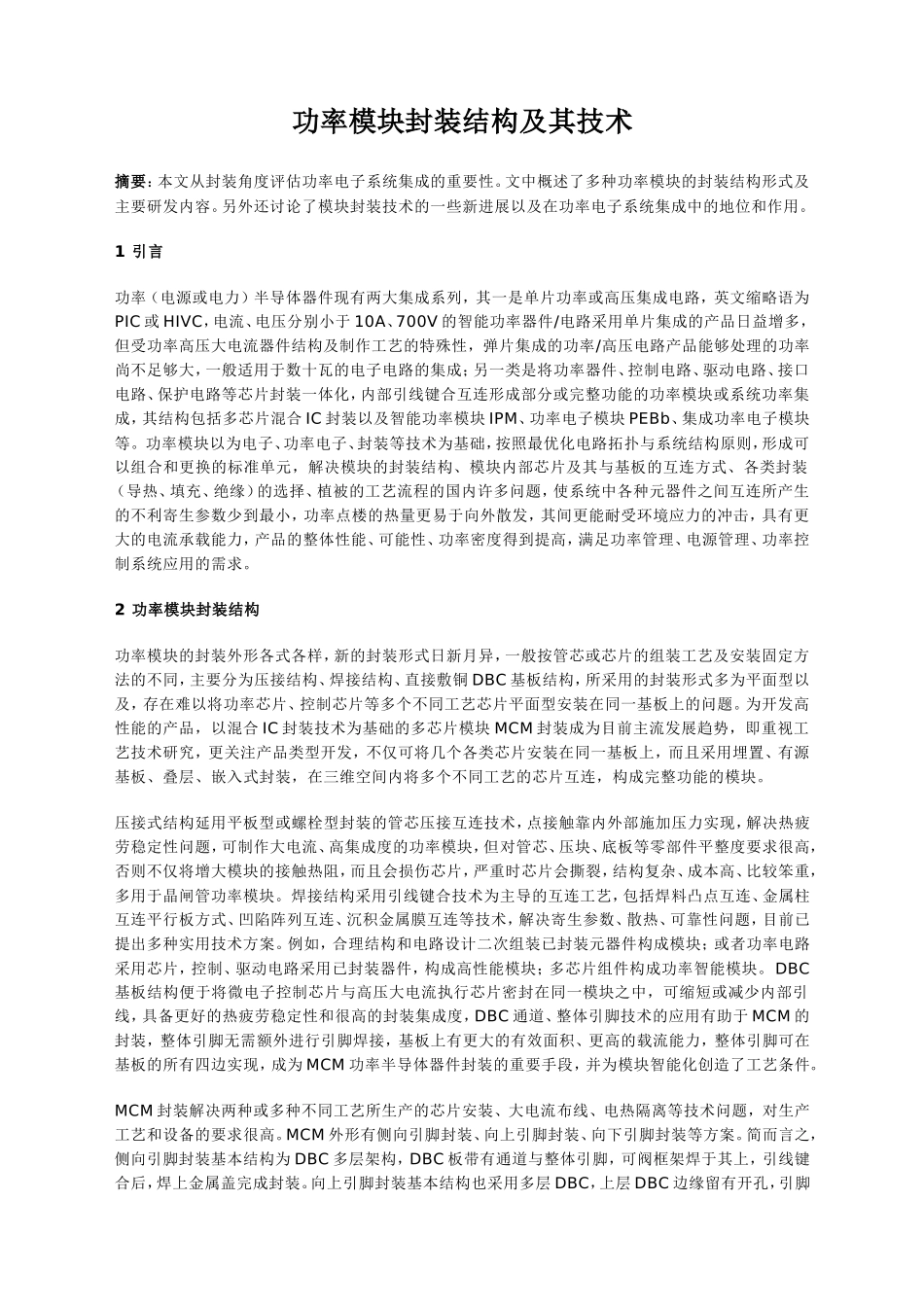

功率模块封装结构及其技术摘要：本文从封装角度评估功率电子系统集成的重要性。文中概述了多种功率模块的封装结构形式及主要研发内容。另外还讨论了模块封装技术的一些新进展以及在功率电子系统集成中的地位和作用。1引言功率（电源或电力）半导体器件现有两大集成系列，其一是单片功率或高压集成电路，英文缩略语为PIC或HIVC，电流、电压分别小于10A、700V的智能功率器件/电路采用单片集成的产品日益增多，但受功率高压大电流器件结构及制作工艺的特殊性，弹片集成的功率/高压电路产品能够处理的功率尚不足够大，一般适用于数十瓦的电子电路的集成；另一类是将功率器件、控制电路、驱动电路、接口电路、保护电路等芯片封装一体化，内部引线键合互连形成部分或完整功能的功率模块或系统功率集成，其结构包括多芯片混合IC封装以及智能功率模块IPM、功率电子模块PEBb、集成功率电子模块等。功率模块以为电子、功率电子、封装等技术为基础，按照最优化电路拓扑与系统结构原则，形成可以组合和更换的标准单元，解决模块的封装结构、模块内部芯片及其与基板的互连方式、各类封装（导热、填充、绝缘）的选择、植被的工艺流程的国内许多问题，使系统中各种元器件之间互连所产生的不利寄生参数少到最小，功率点楼的热量更易于向外散发，其间更能耐受环境应力的冲击，具有更大的电流承载能力，产品的整体性能、可能性、功率密度得到提高，满足功率管理、电源管理、功率控制系统应用的需求。2功率模块封装结构功率模块的封装外形各式各样，新的封装形式日新月异，一般按管芯或芯片的组装工艺及安装固定方法的不同，主要分为压接结构、焊接结构、直接敷铜DBC基板结构，所采用的封装形式多为平面型以及，存在难以将功率芯片、控制芯片等多个不同工艺芯片平面型安装在同一基板上的问题。为开发高性能的产品，以混合IC封装技术为基础的多芯片模块MCM封装成为目前主流发展趋势，即重视工艺技术研究，更关注产品类型开发，不仅可将几个各类芯片安装在同一基板上，而且采用埋置、有源基板、叠层、嵌入式封装，在三维空间内将多个不同工艺的芯片互连，构成完整功能的模块。压接式结构延用平板型或螺栓型封装的管芯压接互连技术，点接触靠内外部施加压力实现，解决热疲劳稳定性问题，可制作大电流、高集成度的功率模块，但对管芯、压块、底板等零部件平整度要求很高，否则不仅将增大模块的接触热阻，而且会损伤芯片，严重时芯片会撕裂，结构复杂、成本高、比较笨重，多用于晶闸管功率模块。焊接结构采用引线键合技术为主导的互连工艺，包括焊料凸点互连、金属柱互连平行板方式、凹陷阵列互连、沉积金属膜互连等技术，解决寄生参数、散热、可靠性问题，目前已提出多种实用技术方案。例如，合理结构和电路设计二次组装已封装元器件构成模块；或者功率电路采用芯片，控制、驱动电路采用已封装器件，构成高性能模块；多芯片组件构成功率智能模块。DBC基板结构便于将微电子控制芯片与高压大电流执行芯片密封在同一模块之中，可缩短或减少内部引线，具备更好的热疲劳稳定性和很高的封装集成度，DBC通道、整体引脚技术的应用有助于MCM的封装，整体引脚无需额外进行引脚焊接，基板上有更大的有效面积、更高的载流能力，整体引脚可在基板的所有四边实现，成为MCM功率半导体器件封装的重要手段，并为模块智能化创造了工艺条件。MCM封装解决两种或多种不同工艺所生产的芯片安装、大电流布线、电热隔离等技术问题，对生产工艺和设备的要求很高。MCM外形有侧向引脚封装、向上引脚封装、向下引脚封装等方案。简而言之，侧向引脚封装基本结构为DBC多层架构，DBC板带有通道与整体引脚，可阀框架焊于其上，引线键合后，焊上金属盖完成封装。向上引脚封装基本结构也采用多层DBC，上层DBC边缘留有开孔，引脚直接键合在下层DBC板上，可阀框架焊于其上，引线键合后，焊上金属盖完成封装。向下引脚封装为单层DBC结构，铜引脚通过DBC基板预留通孔，直接键合在上层导体铜箔的背面，可阀框架焊于其上，引线键合、焊上金属盖完成封装。综观功率模块研发动态，早已突破最初定义是将两个或两个以上的功率半导体芯片(各类晶闸管、整...
