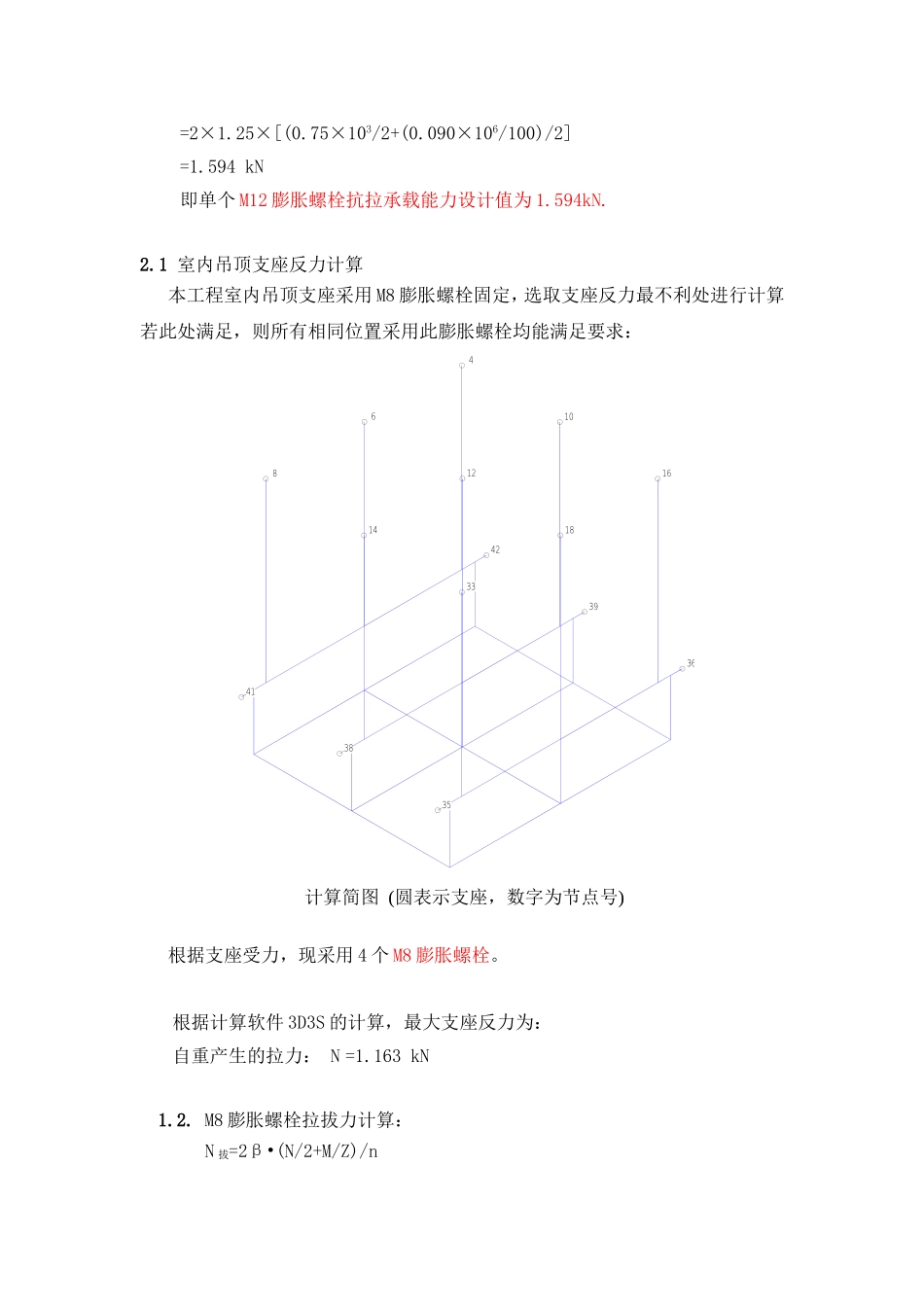

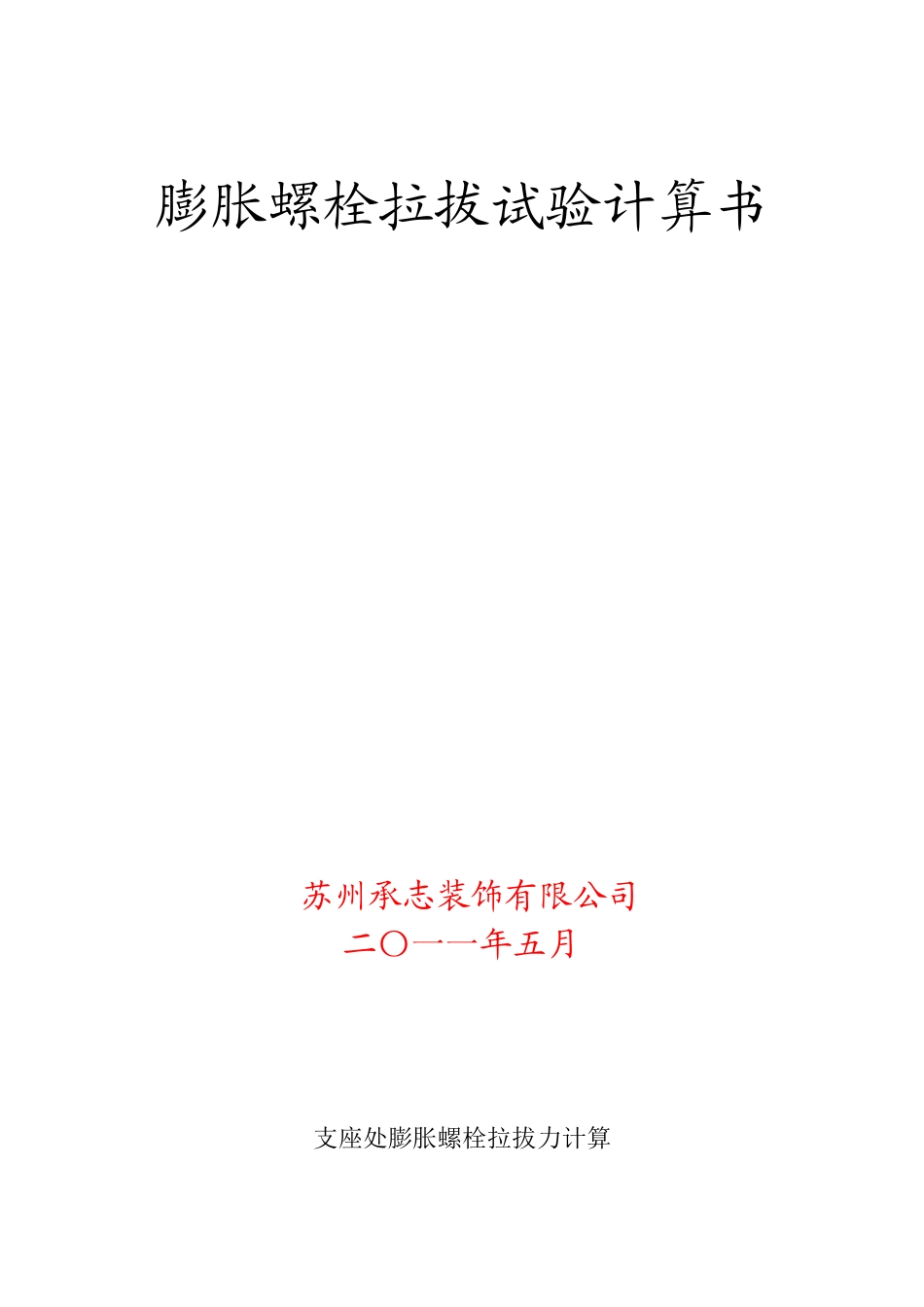

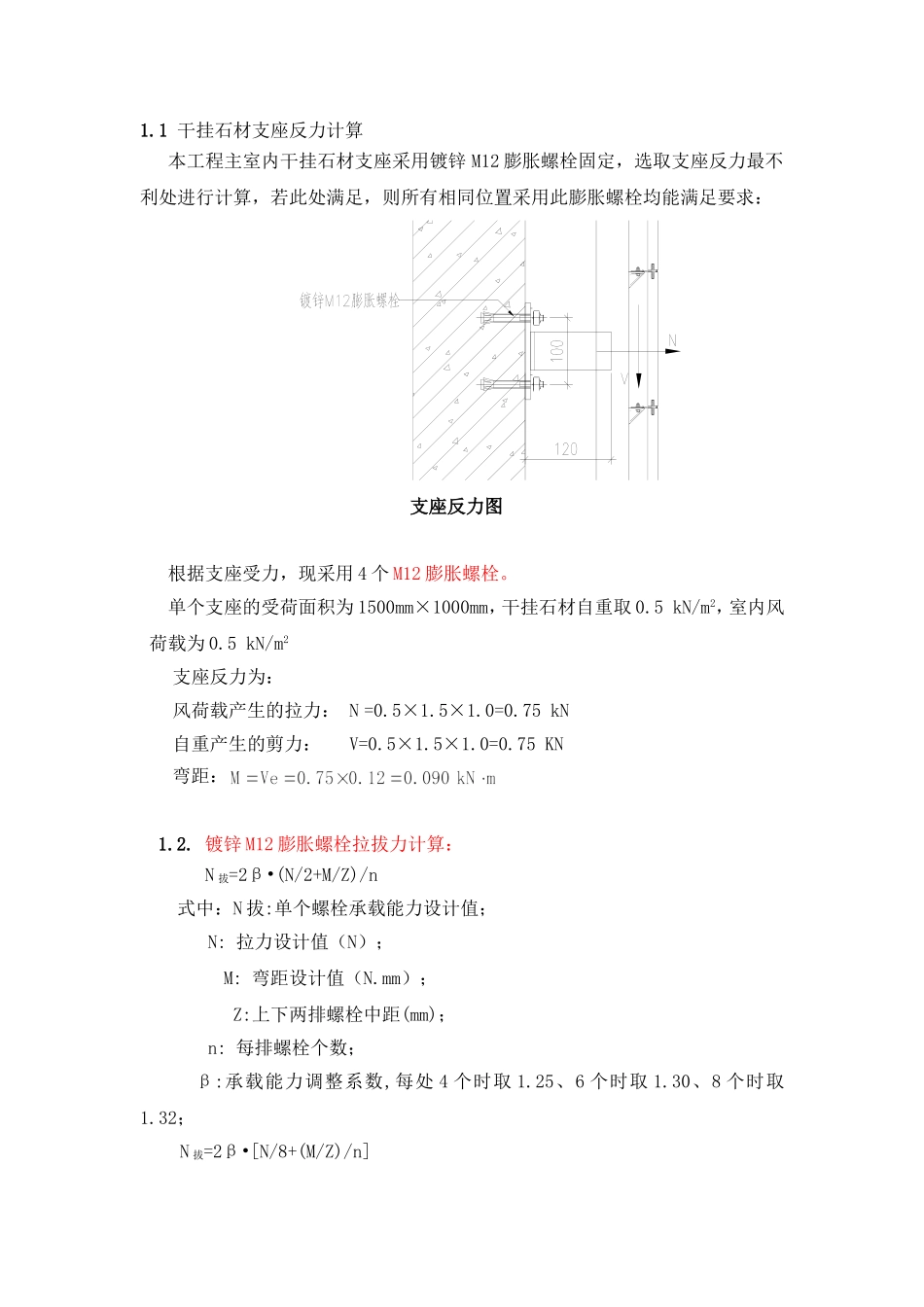

膨胀螺栓拉拔试验计算书苏州承志装饰有限公司二〇一一年五月支座处膨胀螺栓拉拔力计算1.1干挂石材支座反力计算本工程主室内干挂石材支座采用镀锌M12膨胀螺栓固定,选取支座反力最不利处进行计算,若此处满足,则所有相同位置采用此膨胀螺栓均能满足要求:支座反力图根据支座受力,现采用4个M12膨胀螺栓。单个支座的受荷面积为1500mm×1000mm,干挂石材自重取0.5kN/m2,室内风荷载为0.5kN/m2支座反力为:风荷载产生的拉力:N=0.5×1.5×1.0=0.75kN自重产生的剪力:V=0.5×1.5×1.0=0.75KN弯距:1.2.镀锌M12膨胀螺栓拉拔力计算:N拔=2β•(N/2+M/Z)/n式中:N拔:单个螺栓承载能力设计值;N:拉力设计值(N);M:弯距设计值(N.mm);Z:上下两排螺栓中距(mm);n:每排螺栓个数;β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32;N拔=2β•[N/8+(M/Z)/n]=2×1.25×[(0.75×103/2+(0.090×106/100)/2]=1.594kN即单个M12膨胀螺栓抗拉承载能力设计值为1.594kN.2.1室内吊顶支座反力计算本工程室内吊顶支座采用M8膨胀螺栓固定,选取支座反力最不利处进行计算若此处满足,则所有相同位置采用此膨胀螺栓均能满足要求:468101214161833353638394142计算简图(圆表示支座,数字为节点号)根据支座受力,现采用4个M8膨胀螺栓。根据计算软件3D3S的计算,最大支座反力为:自重产生的拉力:N=1.163kN1.2.M8膨胀螺栓拉拔力计算:N拔=2β•(N/2+M/Z)/n式中:N拔:单个螺栓承载能力设计值;N:拉力设计值(N);M:弯距设计值(N.mm);Z:上下两排螺栓中距(mm);n:每排螺栓个数;β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32;N拔=2β•(M/Z)/n=2×1.25×(1.163×103/2)/2=0.727kN即单个M8膨胀螺栓抗拉承载能力设计值为0.727kN.
