热轧轧制原理及工艺VIP免费

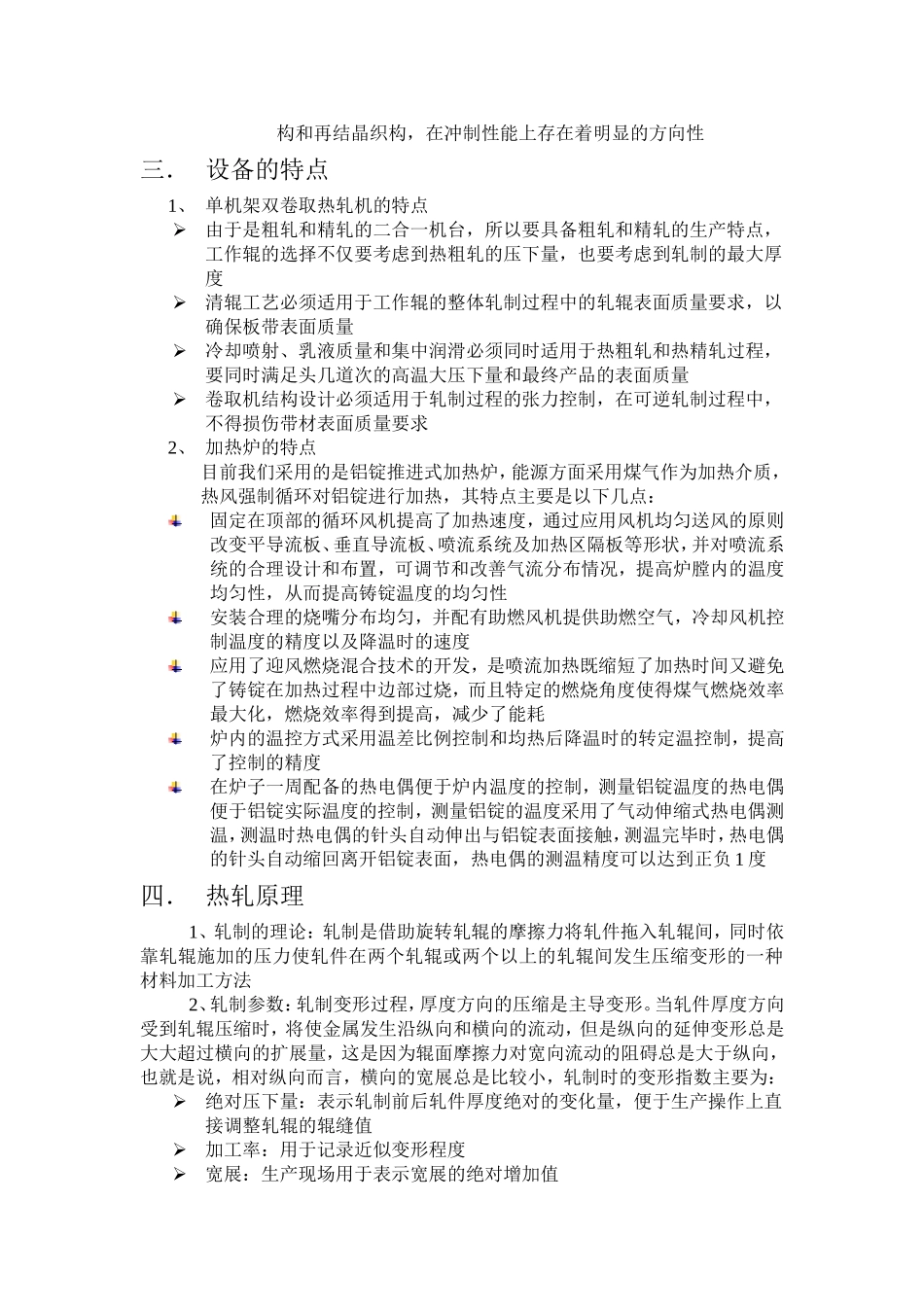

热轧轧制基本原理及基本工艺一．概论铝是目前仅次于钢铁的第二类金属，其板带材具有质轻、比强度高、耐蚀、可焊、易加工、表面美观等特点被广泛的应用于国民经济的各个行业，特别是航空航天、包装印刷、建筑装饰、电子家电、交通运输等领域。比如，航空航天方面，前几天发射的“神八”飞船，上面好多铝及铝合金用品都是西南铝和东轻公司加工制造的，不过这些产品一般都是军工产品，我们目前还没有生产的权利，我们厂也没有参与加工，但是也是铝加工行业的骄傲。包装印刷方面，大家都熟知的PS版，虽然现在我们已经退出了这个产品的生产竞争行列，但是我们曾经生产过，曾经取得过比较好的生产成绩。建筑装饰方面，我们生产过的主要有铝塑底板带，大批量的各系合金的氧化带等。电子家电方面较多，前段时间大批量生产的液晶电视背板，键盘料等。交通运输方面，大家熟知的5754声屏障。虽然有些产品我们已经不再生产，但是这些产品我们不再陌生，到超市里面逛街的时候看看电饭煲盖子里的铝板，看看各种大型的液晶电视，可能某些产品所用的铝及铝合金配件就是我们厂生产的呢！二．热轧的简单概念及特点热轧是指在金属再结晶温度以上进行的轧制。再结晶就是当退火温度足够高，时间足够长时，在变形金属或合金的纤维组织中产生无应变的新晶粒（再结晶核心），新晶粒不断的长大，直至原来的变形组织完全消失，金属或合金的性能也发生显著变化，这一过程称为再结晶，其中开始生成新晶粒的温度称为开始再结晶温度，显微组织全部被新晶粒所占据的温度称为终了再结晶温度，一般我们所称的再结晶温度就是开始再结晶温度和终了再结晶温度的算术平均值，一般再结晶温度主要受合金成分、形变程度、原始晶粒度、退火温度等因素的影响以上就是理论上的热轧的简单原理，在我们铝加工行业的实际生产中主要的体现是，当铸锭在加热炉内加热到一定的温度，也就是再结晶温度以上时，进行的轧制，而这一个温度的确定主要依据是铝合金的相图，也就是最理想化的情况下，加热温度的确定为该合金在多元相图中固相线80%处的温度为依据，这就牵扯到了不同合金多元相图的问题，比较深奥，所以我们只要知道，加热温度的确定是以该合金固相线的80%为依据，在制度的执行中，根据实际的生产情况，根据设备的运行情况，多加修改所得到的适合该合金生产的温度热轧的特点：1、能耗低，塑性加工良好，变形抗力低，加工硬化不明显，易进行轧制，减少了金属变形所需的能耗2、热轧通常采用大铸锭、大压下量轧制，生产节奏快，产量大，这样为规模化大生产创造了条件3、通过热轧将铸态组织转变为加工组织，通过组织的转变使材料的塑性大幅度的提高4、轧制方式的特性决定了轧后板材性能存在着各向异性，一是材料的纵向、横向和高向有着明显的性能差异，二是存在着变形织构和再结晶织构，在冲制性能上存在着明显的方向性三．设备的特点1、单机架双卷取热轧机的特点由于是粗轧和精轧的二合一机台，所以要具备粗轧和精轧的生产特点，工作辊的选择不仅要考虑到热粗轧的压下量，也要考虑到轧制的最大厚度清辊工艺必须适用于工作辊的整体轧制过程中的轧辊表面质量要求，以确保板带表面质量冷却喷射、乳液质量和集中润滑必须同时适用于热粗轧和热精轧过程，要同时满足头几道次的高温大压下量和最终产品的表面质量卷取机结构设计必须适用于轧制过程的张力控制，在可逆轧制过程中，不得损伤带材表面质量要求2、加热炉的特点目前我们采用的是铝锭推进式加热炉，能源方面采用煤气作为加热介质，热风强制循环对铝锭进行加热，其特点主要是以下几点：固定在顶部的循环风机提高了加热速度，通过应用风机均匀送风的原则改变平导流板、垂直导流板、喷流系统及加热区隔板等形状，并对喷流系统的合理设计和布置，可调节和改善气流分布情况，提高炉膛内的温度均匀性，从而提高铸锭温度的均匀性安装合理的烧嘴分布均匀，并配有助燃风机提供助燃空气，冷却风机控制温度的精度以及降温时的速度应用了迎风燃烧混合技术的开发，是喷流加热既缩短了加热时间又避免了铸锭在加热过程中边部过烧，而且特定的燃烧角度使得煤气燃烧效率最大化，燃烧效率得到...
