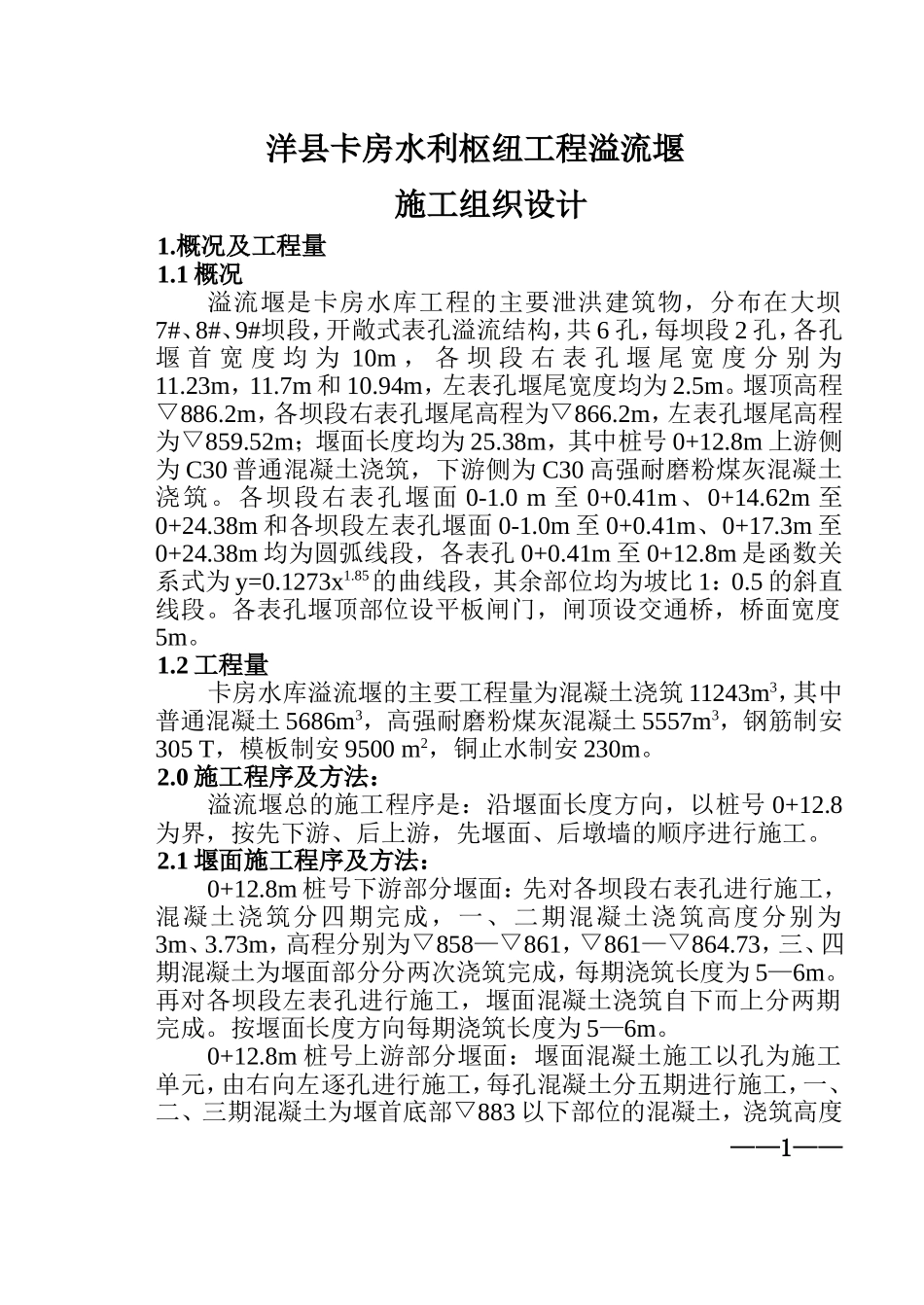

洋县卡房水利枢纽工程溢流堰施工组织设计1.概况及工程量1.1概况溢流堰是卡房水库工程的主要泄洪建筑物，分布在大坝7#、8#、9#坝段，开敞式表孔溢流结构，共6孔，每坝段2孔，各孔堰首宽度均为10m，各坝段右表孔堰尾宽度分别为11.23m，11.7m和10.94m，左表孔堰尾宽度均为2.5m。堰顶高程▽886.2m，各坝段右表孔堰尾高程为▽866.2m，左表孔堰尾高程为▽859.52m；堰面长度均为25.38m，其中桩号0+12.8m上游侧为C30普通混凝土浇筑，下游侧为C30高强耐磨粉煤灰混凝土浇筑。各坝段右表孔堰面0-1.0m至0+0.41m、0+14.62m至0+24.38m和各坝段左表孔堰面0-1.0m至0+0.41m、0+17.3m至0+24.38m均为圆弧线段，各表孔0+0.41m至0+12.8m是函数关系式为y=0.1273x1.85的曲线段，其余部位均为坡比1：0.5的斜直线段。各表孔堰顶部位设平板闸门，闸顶设交通桥，桥面宽度5m。1.2工程量卡房水库溢流堰的主要工程量为混凝土浇筑11243m3，其中普通混凝土5686m3，高强耐磨粉煤灰混凝土5557m3，钢筋制安305T，模板制安9500m2，铜止水制安230m。2.0施工程序及方法：溢流堰总的施工程序是：沿堰面长度方向，以桩号0+12.8为界，按先下游、后上游，先堰面、后墩墙的顺序进行施工。2.1堰面施工程序及方法：0+12.8m桩号下游部分堰面：先对各坝段右表孔进行施工，混凝土浇筑分四期完成，一、二期混凝土浇筑高度分别为3m、3.73m，高程分别为▽858—▽861，▽861—▽864.73，三、四期混凝土为堰面部分分两次浇筑完成，每期浇筑长度为5—6m。再对各坝段左表孔进行施工，堰面混凝土浇筑自下而上分两期完成。按堰面长度方向每期浇筑长度为5—6m。0+12.8m桩号上游部分堰面：堰面混凝土施工以孔为施工单元，由右向左逐孔进行施工，每孔混凝土分五期进行施工，一、二、三期混凝土为堰首底部▽883以下部位的混凝土，浇筑高度——1——分别为1.5m、1.47m、3.13m，高程段分别为▽876.7—▽878.20，▽878.20—▽879.87，▽879.87—▽883，四、五期混凝土为堰面部分，分两次浇筑完成，每期浇筑长度为6—7m。为避免堰面形成竖向施工缝，各孔堰面混凝土施工仓号沿宽度方向伸入两边导墙15—20cm，即堰面侧模设立在导墙竖筋内侧。2.2闸墩及导墙施工程序及方法：2.2.10+12.8m下游侧导墙：▽864.73m高程以下，各坝段的右侧导墙与堰面底部的垫层混凝土同期施工，同仓浇筑；各坝段的中导墙在左右堰面完成后分两仓浇筑至▽864.73m高程。▽864.73m高程以上，中、右导墙混凝土分三期进行施工，一、二、三期混凝土的浇筑高度分别为5m、3.07m、6.55m，高程划分为▽864.73—▽869.73，▽869.73—▽872.8，▽872.8—▽879.35。各坝段左侧导墙混凝土施工，分五期进行，一、二、三、四、五期混凝土的浇筑高度分别为4m、4m、3.73m、3.07m、6.55m，高程分别为▽858—▽862，▽862—▽866，▽866—▽869.73，▽869.73—▽872.8，▽872.8—▽879.35。2.2.10+12.8m上游导墙及闸墩施工：闸墩前部▽883以下的混凝土与堰首底部同期施工，同仓浇筑，各闸墩其余部位的混凝土，各分五期施工，一、二、三、四、五期混凝土的浇筑高度分别为10.85m、4m、2.54m、4.36m，高程分别为▽872.15—▽879.35，▽879.35—▽883，▽883—▽887，▽887—▽889.54，▽889.54—▽894。2.3工作桥施工程序及方法：溢流堰工作桥施工：桥面的梁板提前在相邻坝段的坝顶进行预制，闸墩混凝土浇筑完成并达到相应龄期后，用门机进行吊运和安装，然后进行桥面混凝土施工。2.4施工材料及混凝土运输溢流堰施工所用的钢材、模板，均采用8T自卸车从工地钢木加工场运输至门机平台，绑扎成捆的钢筋及模板由门机吊运至施工面；混凝土水平运输采用8T自卸车或6m3混凝土罐车，卸料至门机混凝土吊斗，吊运入仓。2.5混凝土配合比：C30高强耐磨粉煤灰混凝土和C30普通混凝土初步选用如——2——下配合比，见（表2—1）和（表2—2），最终通过试验确定，在生产混凝土时，按工地试验室提供的配合比配料生产。表2—1C30高强耐磨粉煤灰混凝土配合比砼级配单方混凝土各材料用量（kg/m3）水粉煤灰水泥砂子小石中石大石HF外加剂引气剂塌落度二14538280654607607116.40.36—8三128342466044024025355.60.36—8表2—2C3...
