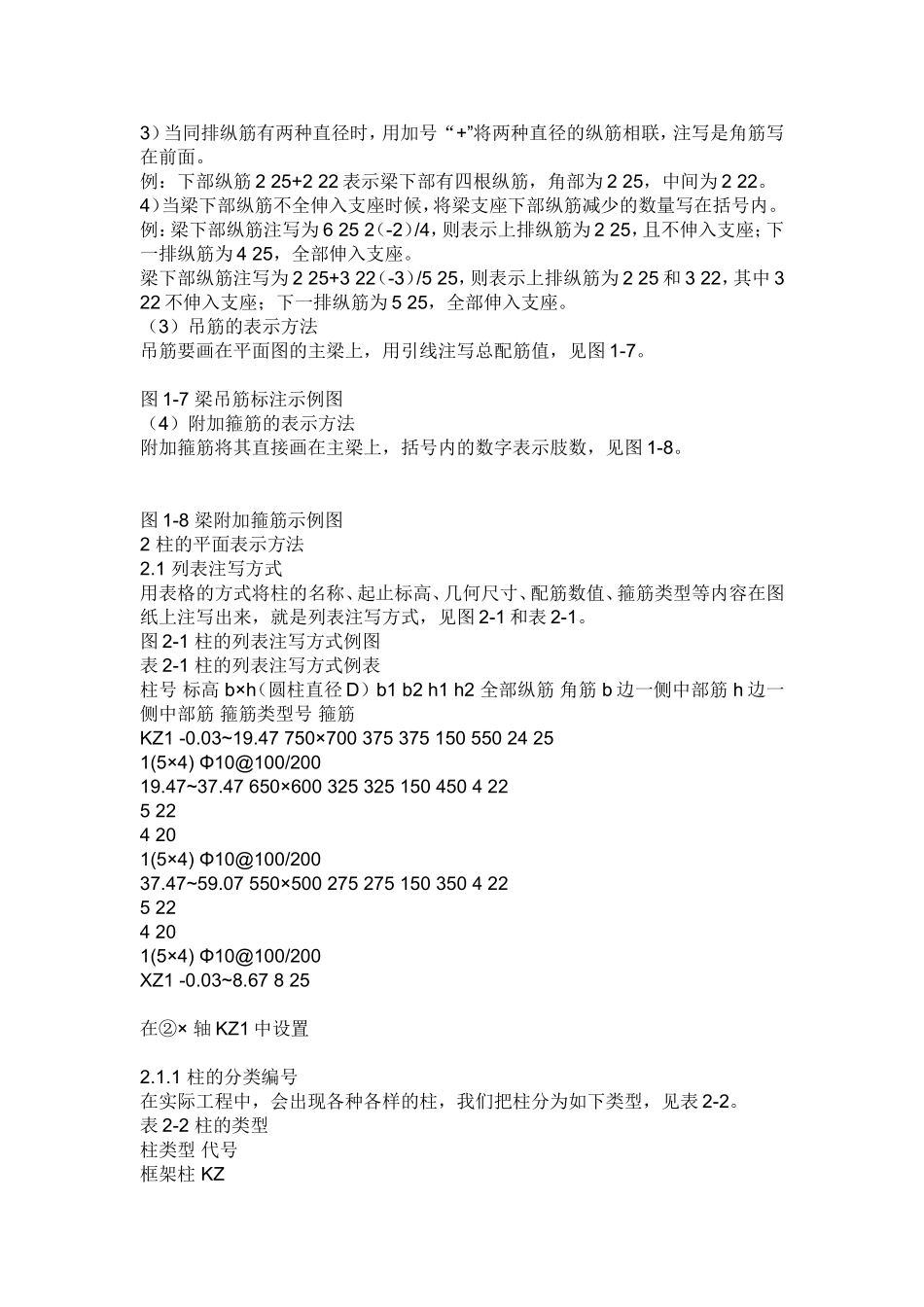

梁、柱、板、剪力墙的平面表示方法1梁的平面表示方法1.1平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图1-1。图1-1平面注写方式示例图平面注写包括集中标注和原位标注。集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。1.2截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。将图1-1KL2用截面注写方式表示（见图1-2）。图1-2截面注写方式示例图1.3集中标注内容解释（1）梁编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。表1-1梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KLXX（XX）、（XXA）或（XXB）屋面框架梁WKLXX（XX）、（XXA）或（XXB）框支梁KZLXX（XX）、（XXA）或（XXB）非框架梁LXX（XX）、（XXA）或（XXB）悬挑梁XLXX井字梁JZLXX（XX）、（XXA）或（XXB）注：（XXA）为一端悬挑，（XXB）为两端悬挑，悬挑不计入跨数。例：KL2（2A）表示第2号框架梁，2跨，一端悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。（2）梁截面梁编号后面紧跟着是梁的截面，一般用“截面宽×截面高”表示，如：300×650表示梁的截面宽为300mm，截面高为650mm。（3）箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。例：Φ10@100/200（4），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，非加密区间距为200，均为四肢箍。Φ8@100（4）/150（2），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，四肢箍；非加密区间距为150，两肢箍13Φ10@150/200（4），表示箍筋为一级钢筋，直径为Φ10；梁的两端各有13个四肢箍，间距为150；梁的中部间距为200，四肢箍。18Φ12@150（4）/200（2），表示箍筋为一级钢筋，直径Φ12；梁两端各有18根四肢箍，间距为150；梁跨中部分，间距为200，双肢箍。（4）梁上下通长筋和架立筋的表示方法1）如果只有上部通长筋，没有下部通长筋，则在集中标注只表示上部通长筋。例：图1-1集中标注中225表示上部通长筋为两根二级钢筋，直径为25。2）如果同时有上部通长筋和下部通长筋，用分号“；”隔开。例：222；325表示梁上部通长筋为2根二级钢，直径为22；梁下部通长筋为3根二级钢，直径为25。3）架立筋需要用括号将其括起来。例：222+（4Φ12）用于六肢箍，其中222为通长筋，4Φ12为架立筋。（5）梁侧面纵筋表示方法1）构造腰筋：当梁腹高（梁高-板厚）≥450mm时，需配置纵向构造钢筋，此项注写以大写字母G打头。其根数表示梁两侧的总根数，且对称配置。例：G4Φ12，表示梁的两个侧面共配置4Φ12的纵向构造钢筋，每侧各配置212。2）抗扭腰筋：当两侧需配置受扭纵向钢筋时，此项注写值以大写字母N打头。例：N622，表示梁的两个侧面共配置622的受扭纵向钢筋，每侧各配置322。（6）梁顶面标高高差表示方法（该项为选注值）梁顶面标高高差，系指相对于结构层楼面标高的高差值，有相对高差时，须将其写入括号内，无高差时不注。当某梁的顶面高于所在结构层的楼面标高时，其标高高差为正值；反之为负值。例：某结构层的楼面标高为44.950m，当某梁的梁顶面标高高差注写值为（-0.05）时，即表明该梁顶面标高相对于44.950低0.05m。1.4原位标注内容解释（1）梁支座上部纵筋表示方法1）当上部纵筋为一排时，用如下方式表示，见图1-3。图1-3端支座原位标注示例图2）当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。例：梁支座上部纵筋注写为6254/2，则表示上一排纵筋为425，下一排纵筋为225。3）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角筋写在前面。例：梁支座上部有四根纵筋，225放在角部，222放在中部，在梁支座上部应注写为225+222。4）当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注，见图1-4。图1-4中间支座原位标注示例图当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，...
