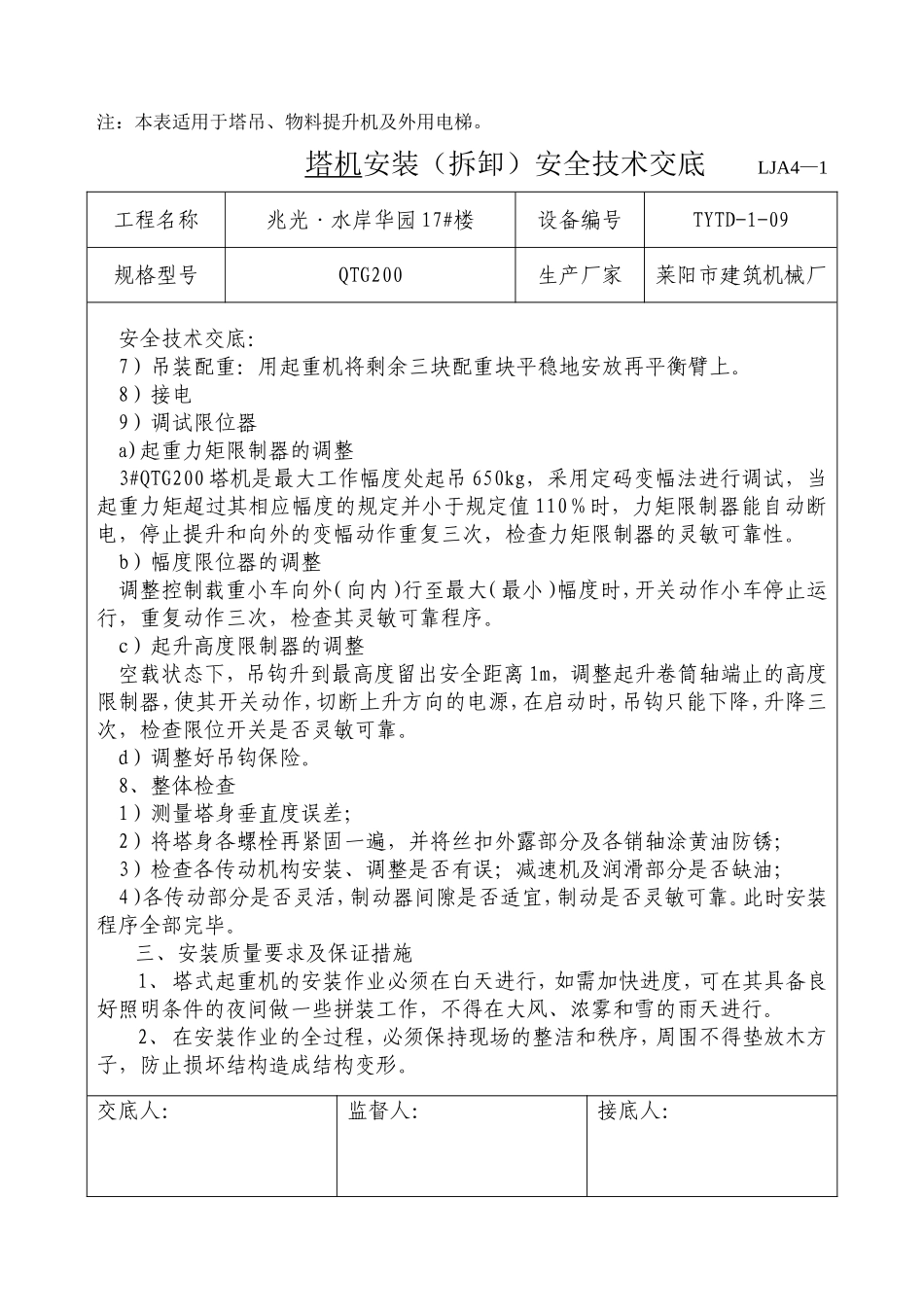

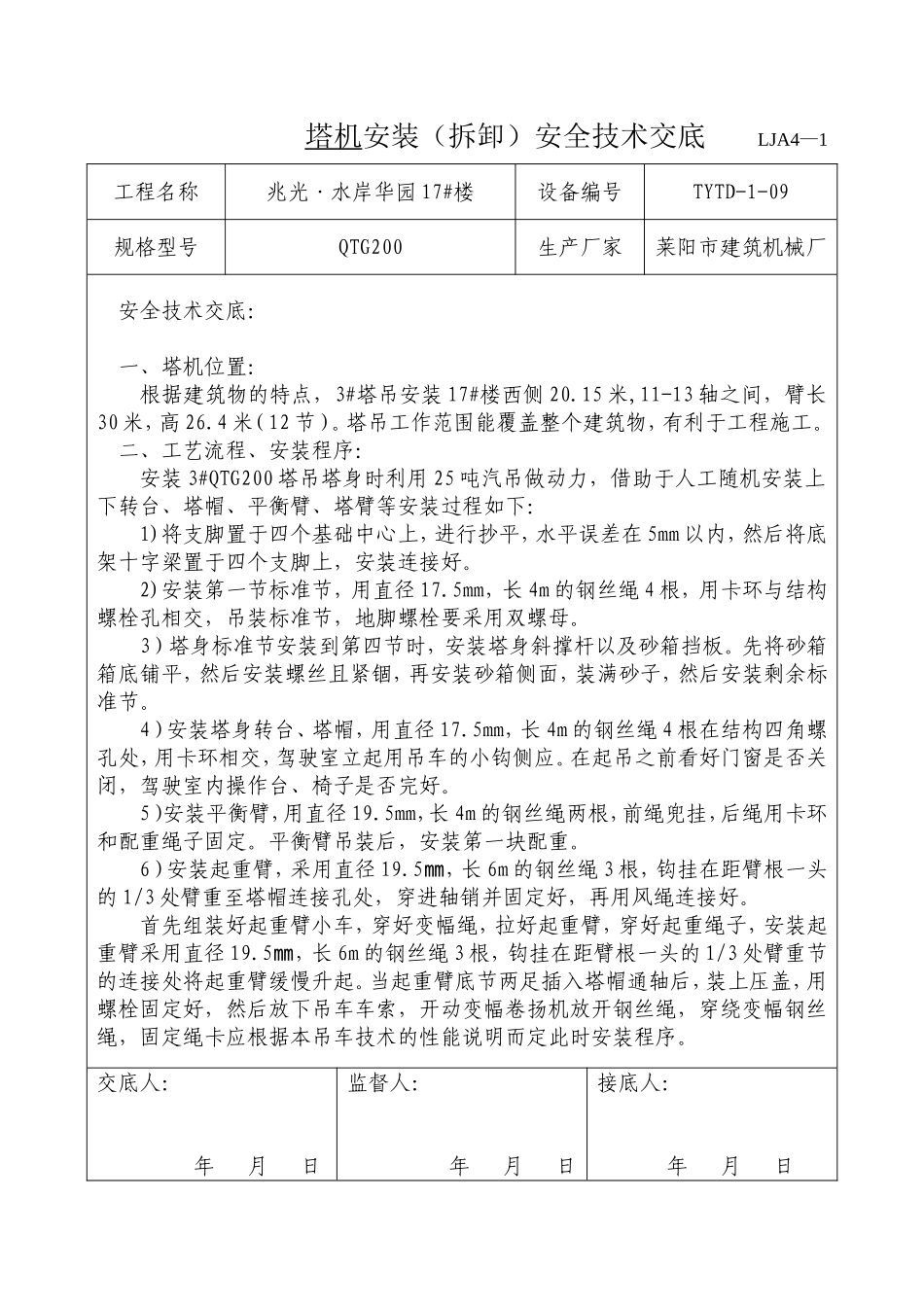

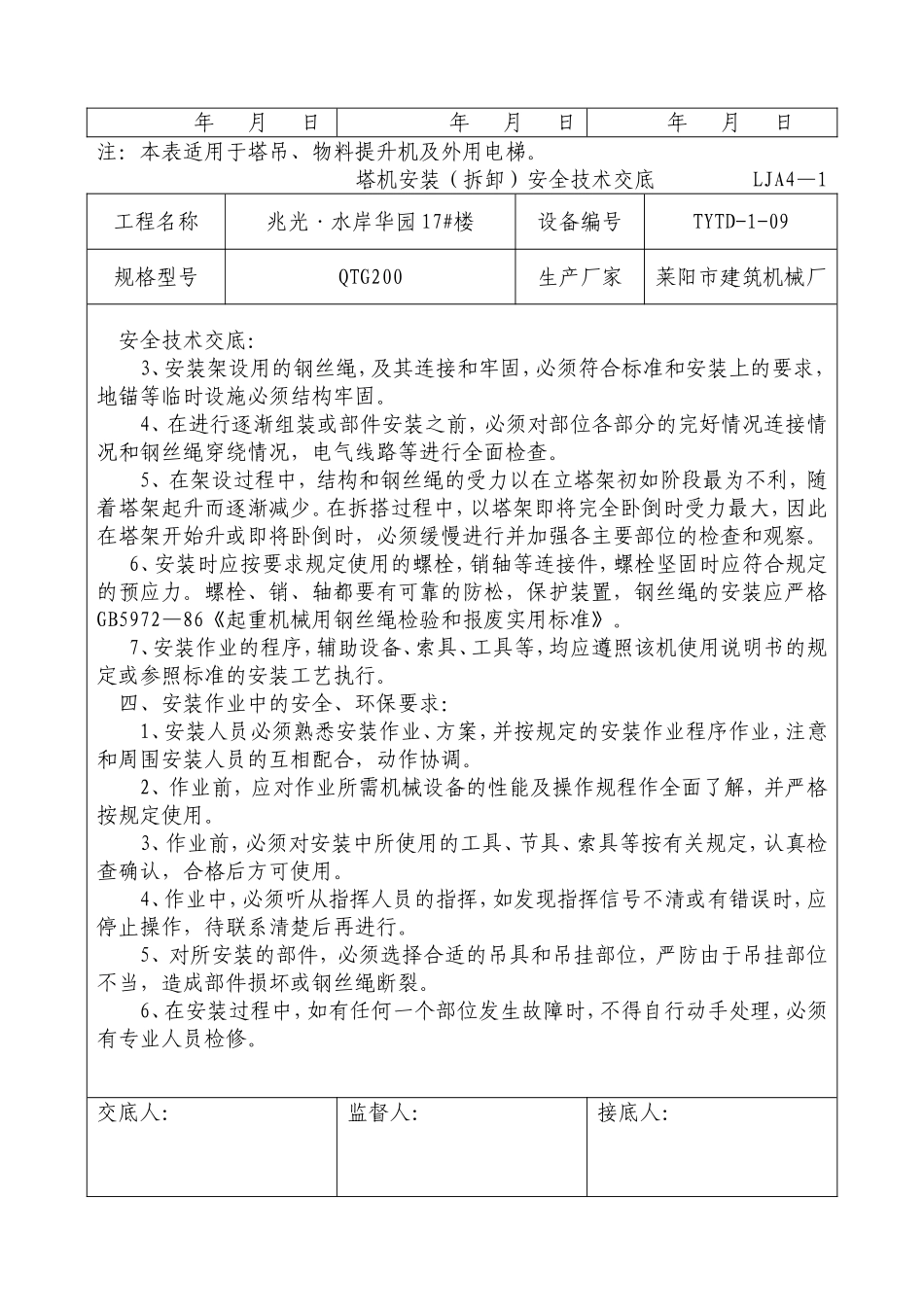

塔机安装（拆卸）安全技术交底LJA4—1工程名称兆光·水岸华园17#楼设备编号TYTD-1-09规格型号QTG200生产厂家莱阳市建筑机械厂安全技术交底：一、塔机位置：根据建筑物的特点，3#塔吊安装17#楼西侧20.15米,11-13轴之间，臂长30米，高26.4米（12节）。塔吊工作范围能覆盖整个建筑物，有利于工程施工。二、工艺流程、安装程序：安装3#QTG200塔吊塔身时利用25吨汽吊做动力，借助于人工随机安装上下转台、塔帽、平衡臂、塔臂等安装过程如下：1)将支脚置于四个基础中心上，进行抄平，水平误差在5mm以内，然后将底架十字梁置于四个支脚上，安装连接好。2)安装第一节标准节，用直径17.5mm，长4m的钢丝绳4根，用卡环与结构螺栓孔相交，吊装标准节，地脚螺栓要采用双螺母。3）塔身标准节安装到第四节时，安装塔身斜撑杆以及砂箱挡板。先将砂箱箱底铺平，然后安装螺丝且紧锢，再安装砂箱侧面，装满砂子，然后安装剩余标准节。4）安装塔身转台、塔帽，用直径17.5mm，长4m的钢丝绳4根在结构四角螺孔处，用卡环相交，驾驶室立起用吊车的小钩侧应。在起吊之前看好门窗是否关闭，驾驶室内操作台、椅子是否完好。5）安装平衡臂，用直径19.5mm，长4m的钢丝绳两根，前绳兜挂，后绳用卡环和配重绳子固定。平衡臂吊装后，安装第一块配重。6）安装起重臂，采用直径19.5，长㎜6m的钢丝绳3根，钩挂在距臂根一头的1/3处臂重至塔帽连接孔处，穿进轴销并固定好，再用风绳连接好。首先组装好起重臂小车，穿好变幅绳，拉好起重臂，穿好起重绳子，安装起重臂采用直径19.5，长㎜6m的钢丝绳3根，钩挂在距臂根一头的1/3处臂重节的连接处将起重臂缓慢升起。当起重臂底节两足插入塔帽通轴后，装上压盖，用螺栓固定好，然后放下吊车车索，开动变幅卷扬机放开钢丝绳，穿绕变幅钢丝绳，固定绳卡应根据本吊车技术的性能说明而定此时安装程序。交底人：年月日监督人：年月日接底人：年月日注：本表适用于塔吊、物料提升机及外用电梯。塔机安装（拆卸）安全技术交底LJA4—1工程名称兆光·水岸华园17#楼设备编号TYTD-1-09规格型号QTG200生产厂家莱阳市建筑机械厂安全技术交底：7）吊装配重：用起重机将剩余三块配重块平稳地安放再平衡臂上。8）接电9）调试限位器a)起重力矩限制器的调整3#QTG200塔机是最大工作幅度处起吊650kg，采用定码变幅法进行调试，当起重力矩超过其相应幅度的规定并小于规定值110％时，力矩限制器能自动断电，停止提升和向外的变幅动作重复三次，检查力矩限制器的灵敏可靠性。b）幅度限位器的调整调整控制载重小车向外（向内）行至最大（最小）幅度时，开关动作小车停止运行，重复动作三次，检查其灵敏可靠程序。c）起升高度限制器的调整空载状态下，吊钩升到最高度留出安全距离1m，调整起升卷筒轴端止的高度限制器，使其开关动作，切断上升方向的电源，在启动时，吊钩只能下降，升降三次，检查限位开关是否灵敏可靠。d）调整好吊钩保险。8、整体检查1）测量塔身垂直度误差；2）将塔身各螺栓再紧固一遍，并将丝扣外露部分及各销轴涂黄油防锈；3）检查各传动机构安装、调整是否有误；减速机及润滑部分是否缺油；4）各传动部分是否灵活，制动器间隙是否适宜，制动是否灵敏可靠。此时安装程序全部完毕。三、安装质量要求及保证措施1、塔式起重机的安装作业必须在白天进行，如需加快进度，可在其具备良好照明条件的夜间做一些拼装工作，不得在大风、浓雾和雪的雨天进行。2、在安装作业的全过程，必须保持现场的整洁和秩序，周围不得垫放木方子，防止损坏结构造成结构变形。交底人：监督人：接底人：年月日年月日年月日注：本表适用于塔吊、物料提升机及外用电梯。塔机安装（拆卸）安全技术交底LJA4—1工程名称兆光·水岸华园17#楼设备编号TYTD-1-09规格型号QTG200生产厂家莱阳市建筑机械厂安全技术交底：3、安装架设用的钢丝绳，及其连接和牢固，必须符合标准和安装上的要求，地锚等临时设施必须结构牢固。4、在进行逐渐组装或部件安装之前，必须对部位各部分的完好情况连接情况和钢丝绳穿绕情况，电气线路等进行全面检查。5、在架设过程中，结构和钢丝绳的受力以在立塔架初如阶段最为不利，随着塔架起升而逐...
