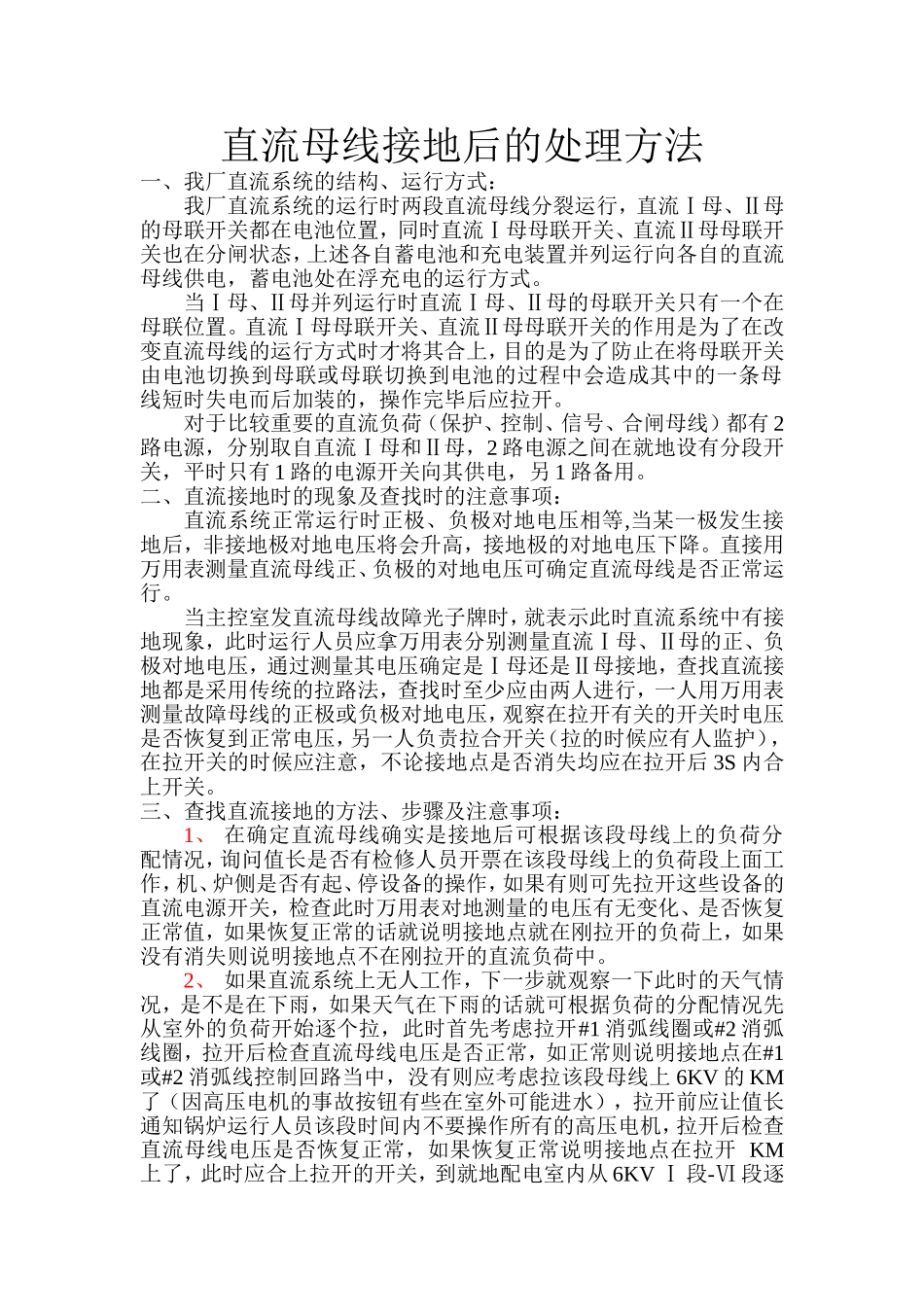

直流母线接地后的处理方法一、我厂直流系统的结构、运行方式：我厂直流系统的运行时两段直流母线分裂运行，直流Ⅰ母、Ⅱ母的母联开关都在电池位置，同时直流Ⅰ母母联开关、直流Ⅱ母母联开关也在分闸状态，上述各自蓄电池和充电装置并列运行向各自的直流母线供电，蓄电池处在浮充电的运行方式。当Ⅰ母、Ⅱ母并列运行时直流Ⅰ母、Ⅱ母的母联开关只有一个在母联位置。直流Ⅰ母母联开关、直流Ⅱ母母联开关的作用是为了在改变直流母线的运行方式时才将其合上，目的是为了防止在将母联开关由电池切换到母联或母联切换到电池的过程中会造成其中的一条母线短时失电而后加装的，操作完毕后应拉开。对于比较重要的直流负荷（保护、控制、信号、合闸母线）都有2路电源，分别取自直流Ⅰ母和Ⅱ母，2路电源之间在就地设有分段开关，平时只有1路的电源开关向其供电，另1路备用。二、直流接地时的现象及查找时的注意事项：直流系统正常运行时正极、负极对地电压相等,当某一极发生接地后，非接地极对地电压将会升高，接地极的对地电压下降。直接用万用表测量直流母线正、负极的对地电压可确定直流母线是否正常运行。当主控室发直流母线故障光子牌时，就表示此时直流系统中有接地现象，此时运行人员应拿万用表分别测量直流Ⅰ母、Ⅱ母的正、负极对地电压，通过测量其电压确定是Ⅰ母还是Ⅱ母接地，查找直流接地都是采用传统的拉路法，查找时至少应由两人进行，一人用万用表测量故障母线的正极或负极对地电压，观察在拉开有关的开关时电压是否恢复到正常电压，另一人负责拉合开关（拉的时候应有人监护），在拉开关的时候应注意，不论接地点是否消失均应在拉开后3S内合上开关。三、查找直流接地的方法、步骤及注意事项：1、在确定直流母线确实是接地后可根据该段母线上的负荷分配情况，询问值长是否有检修人员开票在该段母线上的负荷段上面工作，机、炉侧是否有起、停设备的操作，如果有则可先拉开这些设备的直流电源开关，检查此时万用表对地测量的电压有无变化、是否恢复正常值，如果恢复正常的话就说明接地点就在刚拉开的负荷上，如果没有消失则说明接地点不在刚拉开的直流负荷中。2、如果直流系统上无人工作，下一步就观察一下此时的天气情况，是不是在下雨，如果天气在下雨的话就可根据负荷的分配情况先从室外的负荷开始逐个拉，此时首先考虑拉开#1消弧线圈或#2消弧线圈，拉开后检查直流母线电压是否正常，如正常则说明接地点在#1或#2消弧线控制回路当中，没有则应考虑拉该段母线上6KV的KM了（因高压电机的事故按钮有些在室外可能进水），拉开前应让值长通知锅炉运行人员该段时间内不要操作所有的高压电机，拉开后检查直流母线电压是否恢复正常，如果恢复正常说明接地点在拉开KM上了，此时应合上拉开的开关，到就地配电室内从6KVⅠ段-Ⅵ段逐个的拉配电室内KM分段开关，同时测量分段开关上口的KM对地电压，如果没有恢复正常说明就接地点就在主控室到该分段开关上口之间的KM上，此时查找其具体的接地点就应采用取开关的控制保险了，当取掉哪个开关的保险后电压正常说明接地点就在该开关的控制回路上，如果取掉该段上最后一个开关保险后电压没有变化就说明接地点在该段KM母线上；如果拉开分段开关后电压恢复正常，说明接地点还在该分段开关的后面，应再逐个拉开以后的分段开关，慢慢的缩小接地点的范围在具体的哪段母线上，按照上述拉分段开关及取保险的的方法步骤进行即可。3、如果直流系统上既无人工作也没有下雨那么就只有逐个的试拉了，一般都是先从拉不重要，对生产危险系数较小的开始，但是主控室内的保护，信号，控制有些是不能拉的，只能通过倒电源（由1路电源供电改为2路电源供电）的方法来查找确定其是否接地。4、根据以往经验及接地的概率进行拉路的顺序为：事故照明→热工电源→6KV配电室内KM→6KV配电室内HM→消弧线圈→直流润滑油泵电机→逆变器→化水配电室内KM→输煤配电室内的KM→电除尘配电室内KM→400V配电室内的控制→110KV配电室的PT柜及771开关储能电源。5、如果上述所有的电源开关都拉完了一遍仍没有查到接地点，那么就只剩下主控室内的控制、信号和保护电源了。控制、信号和保...
