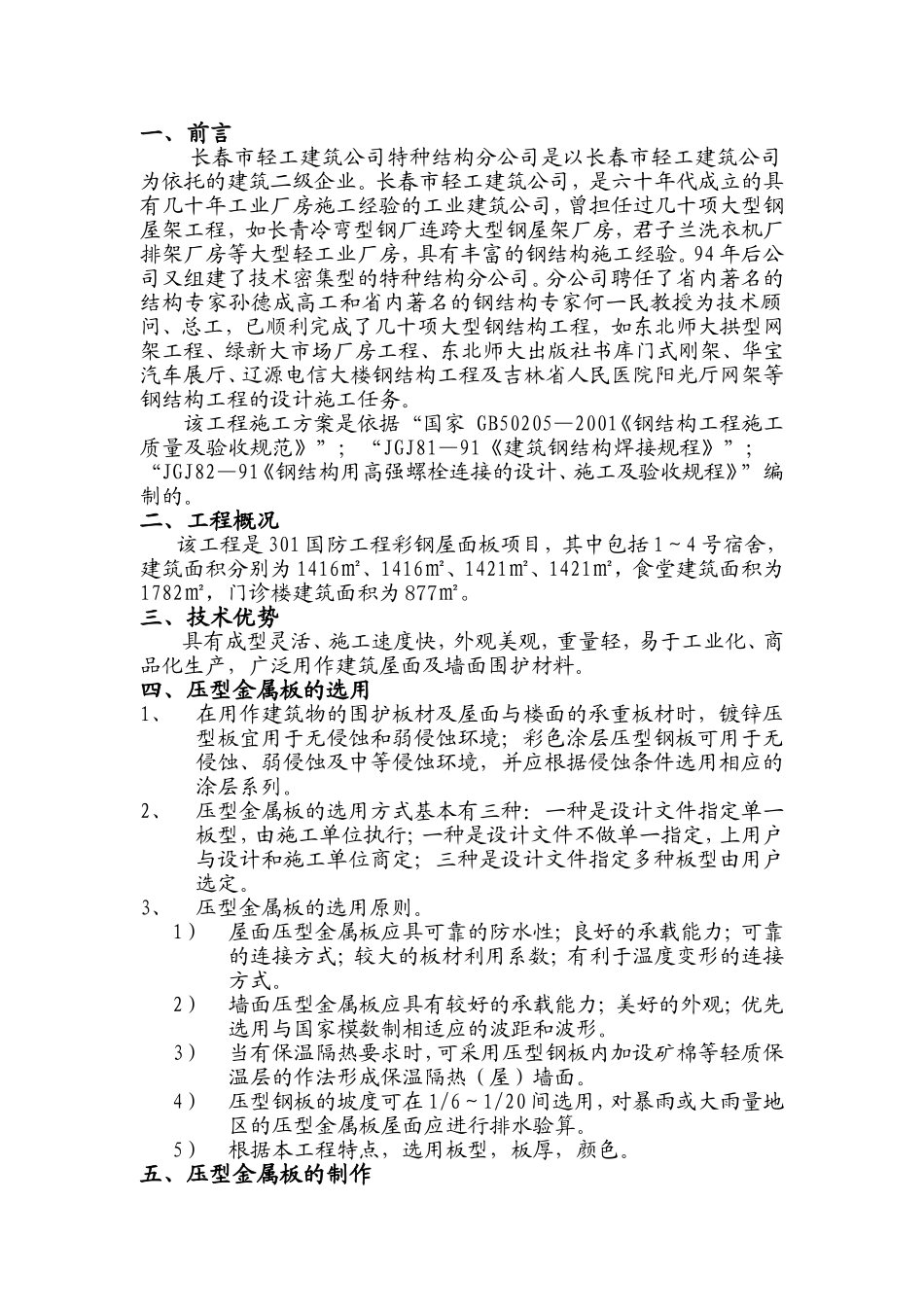

一、前言长春市轻工建筑公司特种结构分公司是以长春市轻工建筑公司为依托的建筑二级企业。长春市轻工建筑公司，是六十年代成立的具有几十年工业厂房施工经验的工业建筑公司，曾担任过几十项大型钢屋架工程，如长青冷弯型钢厂连跨大型钢屋架厂房，君子兰洗衣机厂排架厂房等大型轻工业厂房，具有丰富的钢结构施工经验。94年后公司又组建了技术密集型的特种结构分公司。分公司聘任了省内著名的结构专家孙德成高工和省内著名的钢结构专家何一民教授为技术顾问、总工，已顺利完成了几十项大型钢结构工程，如东北师大拱型网架工程、绿新大市场厂房工程、东北师大出版社书库门式刚架、华宝汽车展厅、辽源电信大楼钢结构工程及吉林省人民医院阳光厅网架等钢结构工程的设计施工任务。该工程施工方案是依据“国家GB50205—2001《钢结构工程施工质量及验收规范》”；“JGJ81—91《建筑钢结构焊接规程》”；“JGJ82—91《钢结构用高强螺栓连接的设计、施工及验收规程》”编制的。二、工程概况该工程是301国防工程彩钢屋面板项目，其中包括1～4号宿舍，建筑面积分别为1416㎡、1416㎡、1421㎡、1421㎡，食堂建筑面积为1782㎡，门诊楼建筑面积为877㎡。三、技术优势具有成型灵活、施工速度快，外观美观，重量轻，易于工业化、商品化生产，广泛用作建筑屋面及墙面围护材料。四、压型金属板的选用1、在用作建筑物的围护板材及屋面与楼面的承重板材时，镀锌压型板宜用于无侵蚀和弱侵蚀环境；彩色涂层压型钢板可用于无侵蚀、弱侵蚀及中等侵蚀环境，并应根据侵蚀条件选用相应的涂层系列。2、压型金属板的选用方式基本有三种：一种是设计文件指定单一板型，由施工单位执行；一种是设计文件不做单一指定，上用户与设计和施工单位商定；三种是设计文件指定多种板型由用户选定。3、压型金属板的选用原则。1）屋面压型金属板应具可靠的防水性；良好的承载能力；可靠的连接方式；较大的板材利用系数；有利于温度变形的连接方式。2）墙面压型金属板应具有较好的承载能力；美好的外观；优先选用与国家模数制相适应的波距和波形。3）当有保温隔热要求时，可采用压型钢板内加设矿棉等轻质保温层的作法形成保温隔热（屋）墙面。4）压型钢板的坡度可在1/6～1/20间选用，对暴雨或大雨量地区的压型金属板屋面应进行排水验算。5）根据本工程特点，选用板型，板厚，颜色。五、压型金属板的制作压型金属板的制作是采用金属板压型机，将彩涂钢卷进行连续的开卷、剪切、辊压成型等过程，制作过程应注意以下几点：1、压型金属板成型后，其基板不应有裂纹；2、有涂层、镀层压型金属板成型后，涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。3、压型金属板的尺寸允许偏差应符合规范规定。4、压型金属板成型后，表面应干净，不应有明显凹凸和皱褶。5、同一编号的压型板应叠放，不可混置。六、压型金属板的连接件1、结构连接件：是将建筑物的围护板材与承重结构连接或整体重要部件，以抵抗风的吸力、下滑力、地震力等，常用的是自攻螺丝。2、构造连接件：是将各种用途的彩板件连成整体，和于防水、密封、美观。常用的是铝合金拉铆钉。3、自攻自钻螺丝，前面有钻头，后面有丝扣，在专用电钻卡头的卡固下转动，这种自攻螺丝，孔洞与螺杆匹配，紧固质量好。4、拉铆钉由铝合金和铁钉制成，直径多为ф4、ф5两种，长度种类较多。七、安装准备1、材料准备：材料到货后应立即点清数量、规格，并核对送货清单与实际数量是否相符，当发现质量问题时，需及时处理、更换、代用或其他方法，并应将问题及时反映到供货厂家。2、机具准备：1）提升设备：有汽车吊、卷扬机、滑轮、拔杆、吊盘等，按不同工程面积、高度选用不同的方法和机具。2）手提工具：按安装队伍分组数量配套，电钻、自攻枪，拉铆枪、手提圆盘锯、钳子、螺丝刀、铁剪、手提工具袋等。3）连接电源器具：总用电的配电柜、按班组数量配线、分线插座、电线等，各种配电器具必须考虑防雨条件。4）脚手架准备：按施工组织计划要求准备脚手架、跳板、安全防护网。5）要准备临时机具库房，放置小型施工机具和零配件。八、技术准备1、认真审读施工详图设计、排版图、节点构造及施工...
