配管专业支吊架选择VIP免费

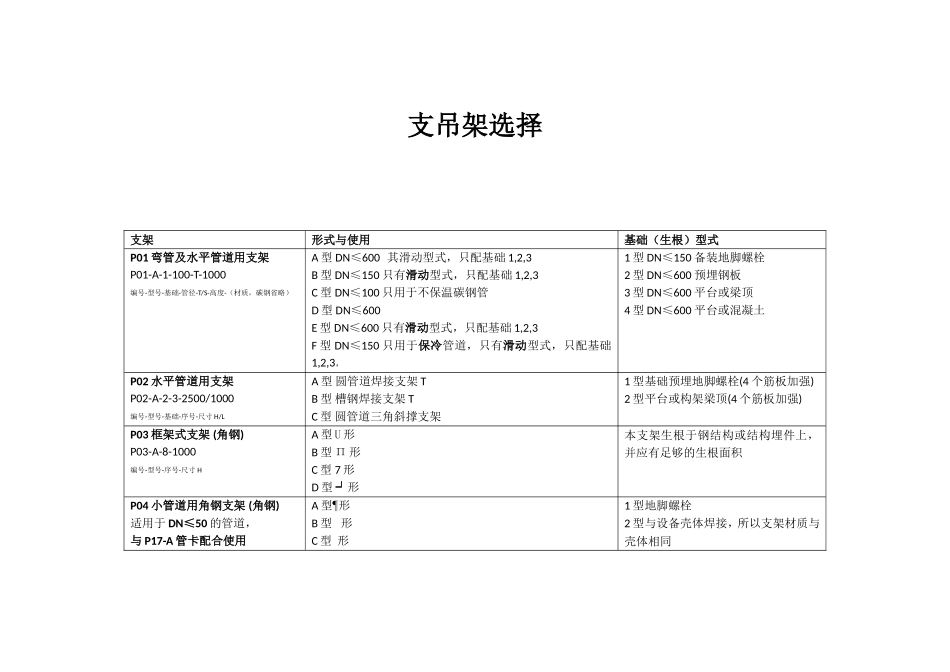

支吊架选择支架形式与使用基础（生根）型式P01弯管及水平管道用支架P01-A-1-100-T-1000编号-型号-基础-管径-T/S-高度-（材质，碳钢省略）A型DN≤600其滑动型式，只配基础1,2,3B型DN≤150只有滑动型式，只配基础1,2,3C型DN≤100只用于不保温碳钢管D型DN≤600E型DN≤600只有滑动型式，只配基础1,2,3F型DN≤150只用于保冷管道，只有滑动型式，只配基础1,2,3，1型DN≤150备装地脚螺栓2型DN≤600预埋钢板3型DN≤600平台或梁顶4型DN≤600平台或混凝土P02水平管道用支架P02-A-2-3-2500/1000编号-型号-基础-序号-尺寸H/LA型圆管道焊接支架TB型槽钢焊接支架TC型圆管道三角斜撑支架1型基础预埋地脚螺栓(4个筋板加强)2型平台或构架梁顶(4个筋板加强)P03框架式支架(角钢)P03-A-8-1000编号-型号-序号-尺寸HA型U形B型Π形C型7形D型┙形本支架生根于钢结构或结构埋件上，并应有足够的生根面积P04小管道用角钢支架(角钢)适用于DN≤50的管道，与P17-A管卡配合使用A型¶形B型形C型形1型地脚螺栓2型与设备壳体焊接，所以支架材质与壳体相同P04-B-2-1-300/800-1Cr19Ni9编号-型号-生根-序号-L/H-垫板材质（可省略）D型L形3型，4型生根于钢结构或结构埋件上P05相邻管道支架（角钢）(大管支小管)P05-D-500/500-20#编号-型号-L/H-件b材质适用于支撑管≥DN80,被支撑管≤DN50的相邻管道间的支撑，一般与管托，U型螺栓等元件配合有A、B、C、D、E、F、G等型式大小管子相邻且在一定的距离之内P06水平管道用悬臂支架P06-A-2-6-16MnR编号-型号-生根-序号-材质（按表中材质时，可省略）A型角钢B型槽钢C型双角钢D型双槽钢1型直接焊2型加垫板焊3型一个钢面贴在钢板面上焊4型面贴面焊，且周围加强1到4逐渐加强双钢3型，加弧形垫板焊在设备壁上P07水平管道用三角支架（角钢）P07-A-2-6-16MnR编号-型号-生根-序号-件c或d材质A型，P06的A型加上斜撑1型直接焊2型加垫板焊3型一个钢面贴在钢板面上焊4型面贴面焊，且周围加强P08垂直管道用悬臂支架P08-A-2R-500-16MnR编号-型号-序号-L。-材质A型用于DN≤50管道B型用于DN80~150管道C型用于DN200~350管道该支架与P13,P17,P19等配合使用，实现承重或导向功能。关于序号中的L和R:自支撑端看向生根端，管子在左为L,管子在右为RP08-D-2-350-550-16MnR/20#编号-型号-序号-管径-L。-材质D型用于DN150~600不保温管道E型用于DN150~600保温管道P08-G-500-700-16MnRF型用于DN400~600不保温管道本支架适用于DN400~600垂直管道的编号-型号-管径-L。-材质G型用于DN400~600保温管道导向支撑，G型支架应与P15A型滑动管托配合使用,管托高度取H=150mm安装时注意3mm的导向间隙。P09垂直管道用悬臂支架裸管承重或导向P09-B-3-5L-20R编号-型号-生根-序号-材质A型角钢用于DN≤50管道B型槽钢用于DN80~150管道本支架适用于DN≤150的裸管，并与P17和P19型管道卡组合使用，实现承重或导向功能。1型直接焊2型加垫板焊3型加设备同材质钢板，贴焊在设备上保温管承重P09-D-3-5L-100-20/16MnR编号-型号-生根-序号-管径-材质C型角钢用于DN≤50管道D型槽钢用于DN80~150管道本支架用于DN≤150的垂直保温管道的承重1型直接焊2型加垫板焊3型加设备同材质钢板，贴焊在设备上保温管导向P09-F-3-5L-100-20/16MnR编号-型号-生根-序号-管径-材质E型角钢用于DN≤50管道F型槽钢用于DN80~150管道本支架用于DN≤150的垂直保温管道的导向1型直接焊2型加垫板焊3型加设备同材质钢板，贴焊在设备上P10垂直管道用悬臂支架P10-B-200-1000-20#编号-型号-管径-L。-材质（选A无此项）A型用于不保温管道B型用于保温管道该支架用于生根在塔或立式容器壁上DN≤500的垂直管道，被支管保温厚度最多120mmP10-C-400-1000-20#-20#编号-型号-管径-L。-设备材质-管道材质C型用于不保温管道D型用于保温管道该支架生根在塔或立式容器壁上。被支管保温厚度：对DN150~350，最大100mm对DN400~500，最大120mmP11-垂直管道用三角支架P11-A-400-1000-20#-20#编号-型号-管径-L。-设备材质-管道材质A型用于不保温管道B型用于保温管道该支架生根在塔或立式容器壁上。被支管保温厚度：对DN150~350，最大100mm对DN400~500，最大120mm管子与设备外径距离超过120...
