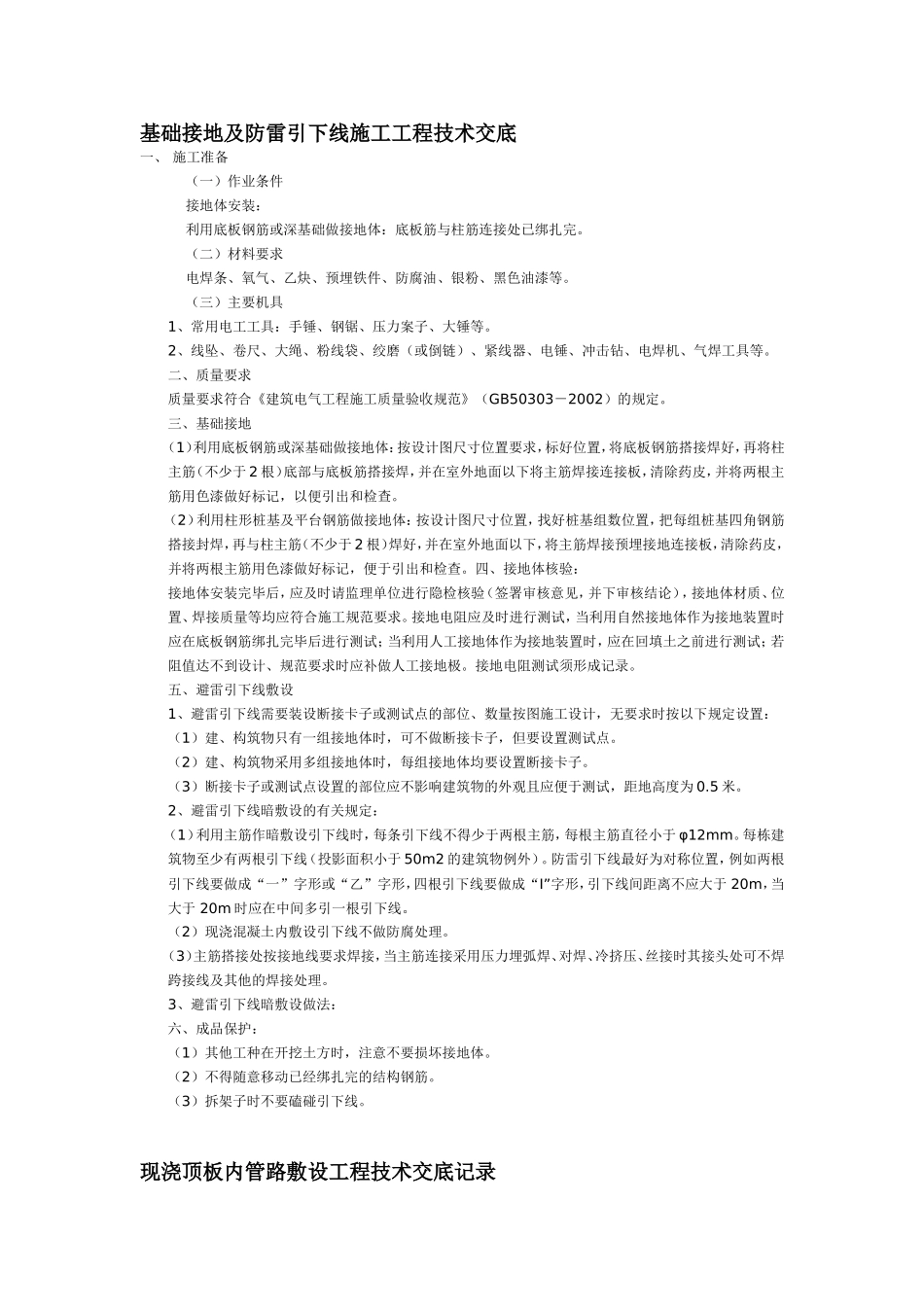

基础接地及防雷引下线施工工程技术交底一、施工准备（一）作业条件接地体安装：利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。（二）材料要求电焊条、氧气、乙炔、预埋铁件、防腐油、银粉、黑色油漆等。（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等。2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303－2002）的规定。三、基础接地（1）利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。（2）利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。四、接地体核验：接地体安装完毕后，应及时请监理单位进行隐检核验（签署审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。接地电阻应及时进行测试，当利用自然接地体作为接地装置时应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。接地电阻测试须形成记录。五、避雷引下线敷设1、避雷引下线需要装设断接卡子或测试点的部位、数量按图施工设计，无要求时按以下规定设置：（1）建、构筑物只有一组接地体时，可不做断接卡子，但要设置测试点。（2）建、构筑物采用多组接地体时，每组接地体均要设置断接卡子。（3）断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试，距地高度为0.5米。2、避雷引下线暗敷设的有关规定：（1）利用主筋作暗敷设引下线时，每条引下线不得少于两根主筋，每根主筋直径小于φ12mm。每栋建筑物至少有两根引下线（投影面积小于50m2的建筑物例外）。防雷引下线最好为对称位置，例如两根引下线要做成“一”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大于20m，当大于20m时应在中间多引一根引下线。（2）现浇混凝土内敷设引下线不做防腐处理。（3）主筋搭接处按接地线要求焊接，当主筋连接采用压力埋弧焊、对焊、冷挤压、丝接时其接头处可不焊跨接线及其他的焊接处理。3、避雷引下线暗敷设做法：六、成品保护：（1）其他工种在开挖土方时，注意不要损坏接地体。（2）不得随意移动已经绑扎完的结构钢筋。（3）拆架子时不要磕碰引下线。现浇顶板内管路敷设工程技术交底记录一、施工准备（一）现浇顶板内PVC管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。2、材料要求（1）PVC管的材质必须合格，氧指数≥27%，设计有特殊要求时必须符合设计要求。进场材料必须有出厂合格证，以及有效的氧指数检测报告；（2）外观检查管材内外壁光滑，无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、“CCC”认证标志和认证证书复印件。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆挫、弯管弹簧、剪管器、电工常用工具等。（二）现浇顶板内焊接钢管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。2、材料要求（1）钢管的材质必须合格，有出厂合格证，设计有特殊要求时还必须符合设计要求；（2）外观检查钢管壁厚均匀、焊缝均匀，无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）锁紧螺母外形完好、丝扣清晰，无翘曲、变形等缺陷：（4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。3、主要机具铅笔、钢卷尺、千锤、錾子、钢锯、锯条、半圆挫、...
