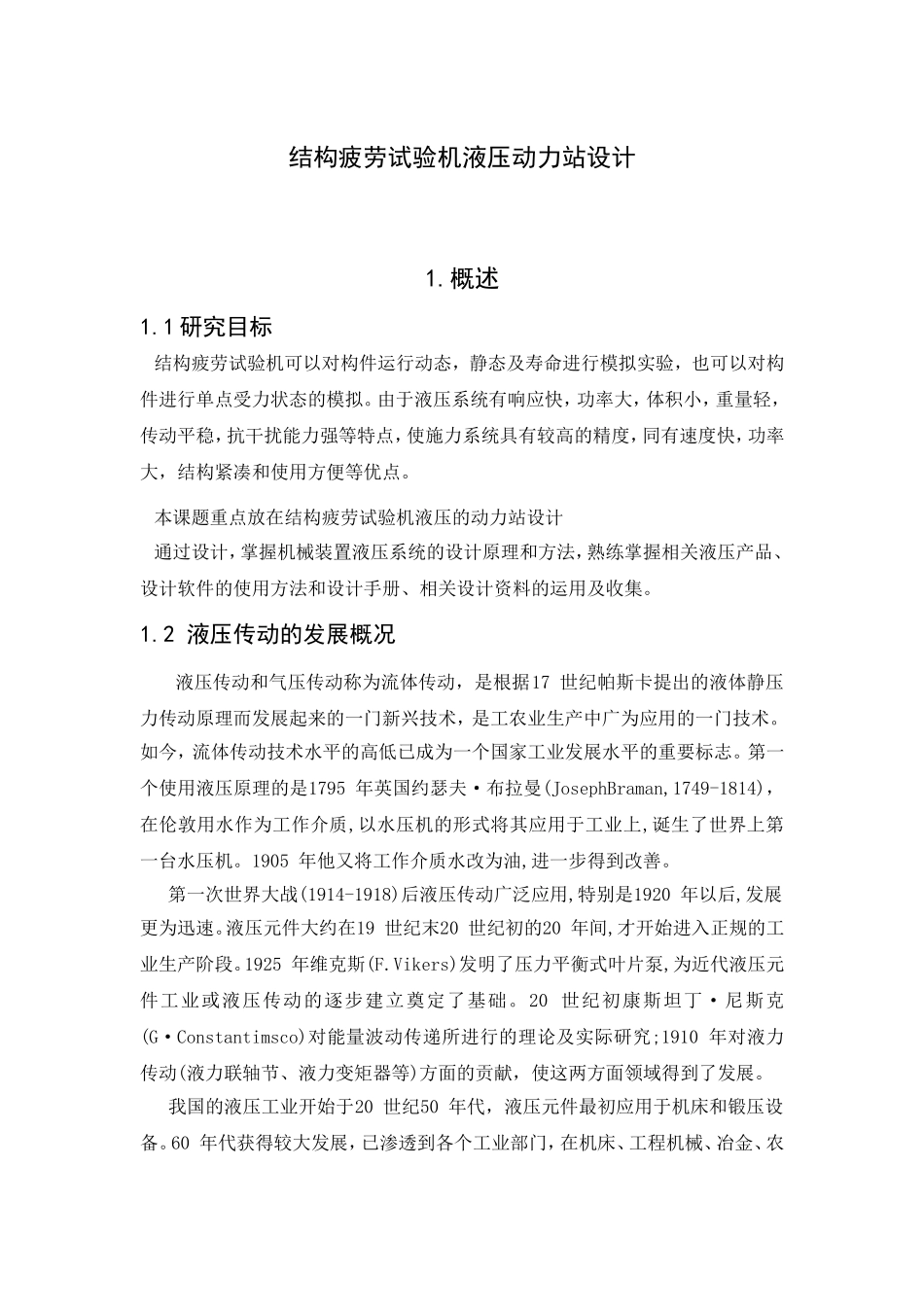

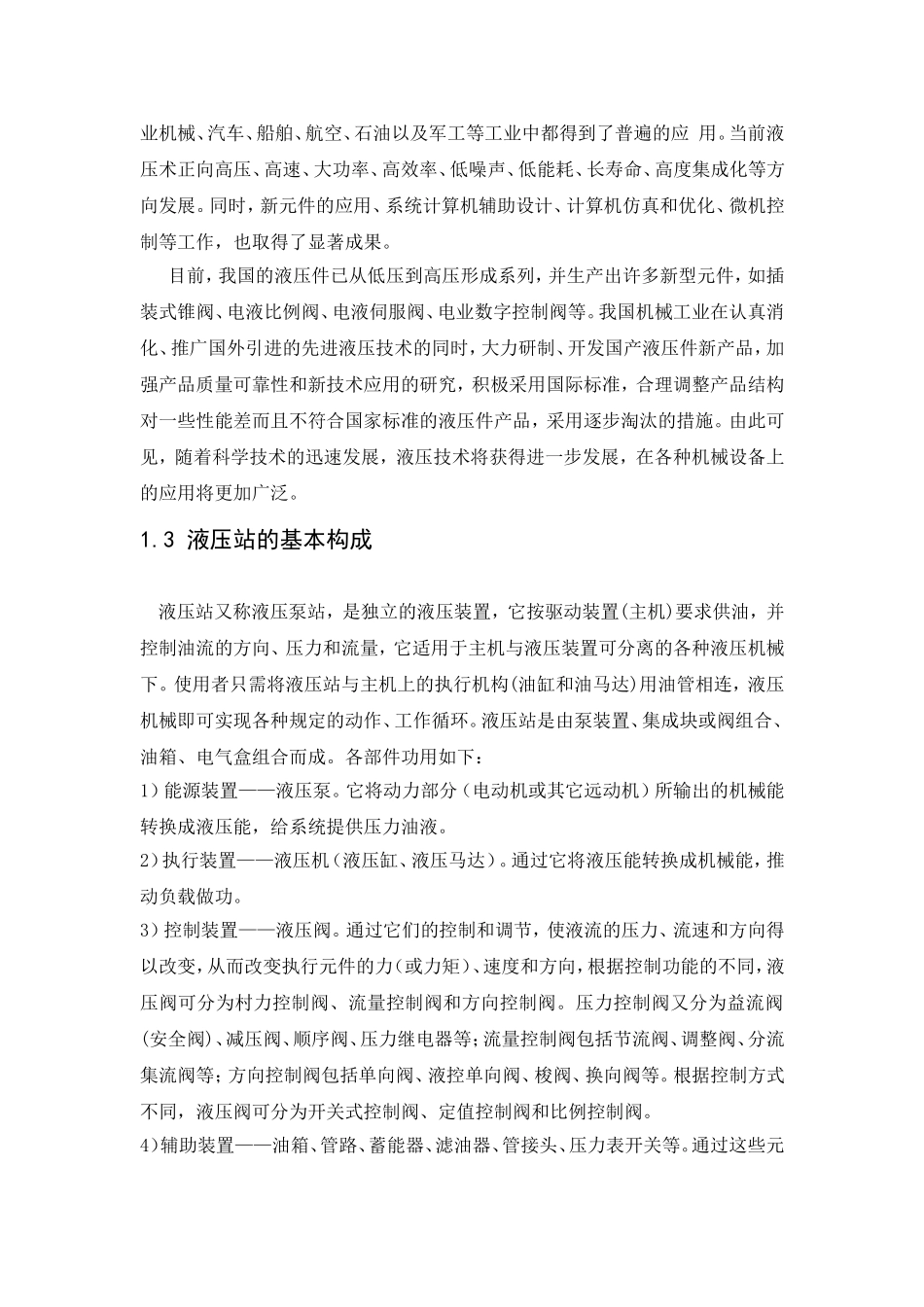

结构疲劳试验机液压动力站设计1.概述1.1研究目标结构疲劳试验机可以对构件运行动态，静态及寿命进行模拟实验，也可以对构件进行单点受力状态的模拟。由于液压系统有响应快，功率大，体积小，重量轻，传动平稳，抗干扰能力强等特点，使施力系统具有较高的精度，同有速度快，功率大，结构紧凑和使用方便等优点。本课题重点放在结构疲劳试验机液压的动力站设计通过设计，掌握机械装置液压系统的设计原理和方法，熟练掌握相关液压产品、设计软件的使用方法和设计手册、相关设计资料的运用及收集。1.2液压传动的发展概况液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。第一个使用液压原理的是1795年英国约瑟夫·布拉曼(JosephBraman,1749-1814)，在伦敦用水作为工作介质,以水压机的形式将其应用于工业上,诞生了世界上第一台水压机。1905年他又将工作介质水改为油,进一步得到改善。第一次世界大战(1914-1918)后液压传动广泛应用,特别是1920年以后,发展更为迅速。液压元件大约在19世纪末20世纪初的20年间,才开始进入正规的工业生产阶段。1925年维克斯(F.Vikers)发明了压力平衡式叶片泵,为近代液压元件工业或液压传动的逐步建立奠定了基础。20世纪初康斯坦丁·尼斯克(G·Constantimsco)对能量波动传递所进行的理论及实际研究;1910年对液力传动(液力联轴节、液力变矩器等)方面的贡献，使这两方面领域得到了发展。我国的液压工业开始于20世纪50年代，液压元件最初应用于机床和锻压设备。60年代获得较大发展，已渗透到各个工业部门，在机床、工程机械、冶金、农业机械、汽车、船舶、航空、石油以及军工等工业中都得到了普遍的应用。当前液压术正向高压、高速、大功率、高效率、低噪声、低能耗、长寿命、高度集成化等方向发展。同时，新元件的应用、系统计算机辅助设计、计算机仿真和优化、微机控制等工作，也取得了显著成果。目前，我国的液压件已从低压到高压形成系列，并生产出许多新型元件，如插装式锥阀、电液比例阀、电液伺服阀、电业数字控制阀等。我国机械工业在认真消化、推广国外引进的先进液压技术的同时，大力研制、开发国产液压件新产品，加强产品质量可靠性和新技术应用的研究，积极采用国际标准，合理调整产品结构对一些性能差而且不符合国家标准的液压件产品，采用逐步淘汰的措施。由此可见，随着科学技术的迅速发展，液压技术将获得进一步发展，在各种机械设备上的应用将更加广泛。1.3液压站的基本构成液压站又称液压泵站，是独立的液压装置，它按驱动装置(主机)要求供油，并控制油流的方向、压力和流量，它适用于主机与液压装置可分离的各种液压机械下。使用者只需将液压站与主机上的执行机构(油缸和油马达)用油管相连，液压机械即可实现各种规定的动作、工作循环。液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。各部件功用如下：1）能源装置——液压泵。它将动力部分（电动机或其它远动机）所输出的机械能转换成液压能，给系统提供压力油液。2）执行装置——液压机（液压缸、液压马达）。通过它将液压能转换成机械能，推动负载做功。3）控制装置——液压阀。通过它们的控制和调节，使液流的压力、流速和方向得以改变，从而改变执行元件的力（或力矩）、速度和方向，根据控制功能的不同，液压阀可分为村力控制阀、流量控制阀和方向控制阀。压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。4）辅助装置——油箱、管路、蓄能器、滤油器、管接头、压力表开关等。通过这些元件把系统联接起来，以实现各种工作循环。5）工作介质——液压油。绝大多数液压油采用矿物油，系统用它来传递能量或信息。1.4液压传动的工作原理液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。液压系统利用液压泵将原动...
