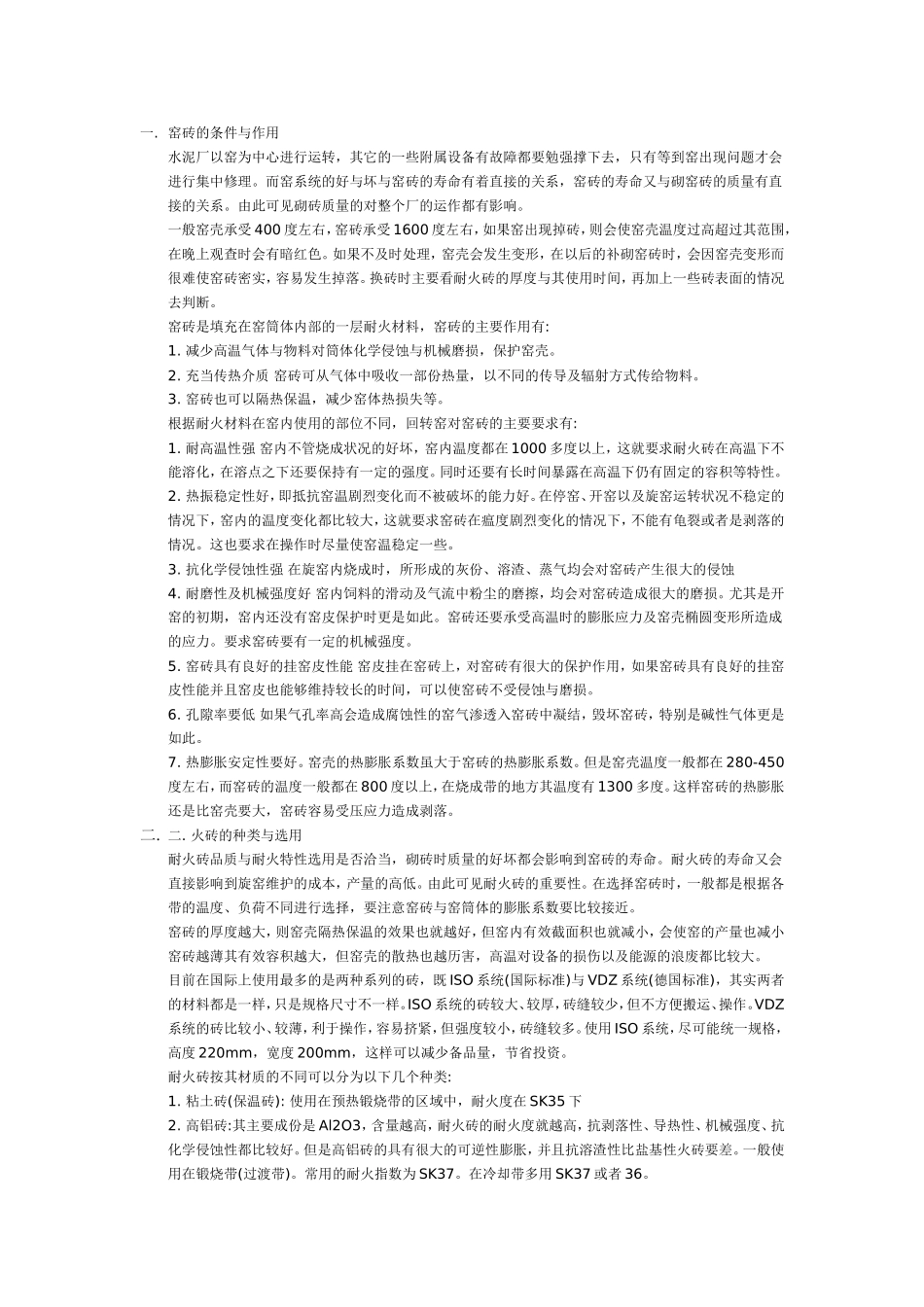

一.窑砖的条件与作用水泥厂以窑为中心进行运转，其它的一些附属设备有故障都要勉强撑下去，只有等到窑出现问题才会进行集中修理。而窑系统的好与坏与窑砖的寿命有着直接的关系，窑砖的寿命又与砌窑砖的质量有直接的关系。由此可见砌砖质量的对整个厂的运作都有影响。一般窑壳承受400度左右，窑砖承受1600度左右，如果窑出现掉砖，则会使窑壳温度过高超过其范围，在晚上观查时会有暗红色。如果不及时处理，窑壳会发生变形，在以后的补砌窑砖时，会因窑壳变形而很难使窑砖密实，容易发生掉落。换砖时主要看耐火砖的厚度与其使用时间，再加上一些砖表面的情况去判断。窑砖是填充在窑筒体内部的一层耐火材料，窑砖的主要作用有:1.减少高温气体与物料对筒体化学侵蚀与机械磨损，保护窑壳。2.充当传热介质窑砖可从气体中吸收一部份热量，以不同的传导及辐射方式传给物料。3.窑砖也可以隔热保温，减少窑体热损失等。根据耐火材料在窑内使用的部位不同，回转窑对窑砖的主要要求有:1.耐高温性强窑内不管烧成状况的好坏，窑内温度都在1000多度以上，这就要求耐火砖在高温下不能溶化，在溶点之下还要保持有一定的强度。同时还要有长时间暴露在高温下仍有固定的容积等特性。2.热振稳定性好，即抵抗窑温剧烈变化而不被破坏的能力好。在停窑、开窑以及旋窑运转状况不稳定的情况下，窑内的温度变化都比较大，这就要求窑砖在瘟度剧烈变化的情况下，不能有龟裂或者是剥落的情况。这也要求在操作时尽量使窑温稳定一些。3.抗化学侵蚀性强在旋窑内烧成时，所形成的灰份、溶渣、蒸气均会对窑砖产生很大的侵蚀4.耐磨性及机械强度好窑内饲料的滑动及气流中粉尘的磨擦，均会对窑砖造成很大的磨损。尤其是开窑的初期，窑内还没有窑皮保护时更是如此。窑砖还要承受高温时的膨胀应力及窑壳椭圆变形所造成的应力。要求窑砖要有一定的机械强度。5.窑砖具有良好的挂窑皮性能窑皮挂在窑砖上，对窑砖有很大的保护作用，如果窑砖具有良好的挂窑皮性能并且窑皮也能够维持较长的时间，可以使窑砖不受侵蚀与磨损。6.孔隙率要低如果气孔率高会造成腐蚀性的窑气渗透入窑砖中凝结，毁坏窑砖，特别是碱性气体更是如此。7.热膨胀安定性要好。窑壳的热膨胀系数虽大于窑砖的热膨胀系数。但是窑壳温度一般都在280-450度左右，而窑砖的温度一般都在800度以上，在烧成带的地方其温度有1300多度。这样窑砖的热膨胀还是比窑壳要大，窑砖容易受压应力造成剥落。二.二.火砖的种类与选用耐火砖品质与耐火特性选用是否洽当，砌砖时质量的好坏都会影响到窑砖的寿命。耐火砖的寿命又会直接影响到旋窑维护的成本，产量的高低。由此可见耐火砖的重要性。在选择窑砖时，一般都是根据各带的温度、负荷不同进行选择，要注意窑砖与窑筒体的膨胀系数要比较接近。窑砖的厚度越大，则窑壳隔热保温的效果也就越好，但窑内有效截面积也就减小，会使窑的产量也减小窑砖越薄其有效容积越大，但窑壳的散热也越历害，高温对设备的损伤以及能源的浪废都比较大。目前在国际上使用最多的是两种系列的砖，既ISO系统(国际标准)与VDZ系统(德国标准)，其实两者的材料都是一样，只是规格尺寸不一样。ISO系统的砖较大、较厚，砖缝较少，但不方便搬运、操作。VDZ系统的砖比较小、较薄，利于操作，容易挤紧，但强度较小，砖缝较多。使用ISO系统，尽可能统一规格，高度220mm，宽度200mm，这样可以减少备品量，节省投资。耐火砖按其材质的不同可以分为以下几个种类:1.粘土砖(保温砖):使用在预热锻烧带的区域中，耐火度在SK35下2.高铝砖:其主要成份是Al2O3，含量越高，耐火砖的耐火度就越高，抗剥落性、导热性、机械强度、抗化学侵蚀性都比较好。但是高铝砖的具有很大的可逆性膨胀，并且抗溶渣性比盐基性火砖要差。一般使用在锻烧带(过渡带)。常用的耐火指数为SK37。在冷却带多用SK37或者36。3.盐基性火砖:盐基性火砖在高温下对灰份及溶渣具有很高的抗化学性能，具有良好的挂窑皮性能，并且窑皮附着的比校牢固。因为砖与窑皮相溶为一体，如果窑皮在窑皮掉落时，部份的窑砖也会随窑皮掉落，抗剥落性较高铝砖要差。它主要有两种材料的砖:a.白云石砖(Dolomite)，白云石砖的...
