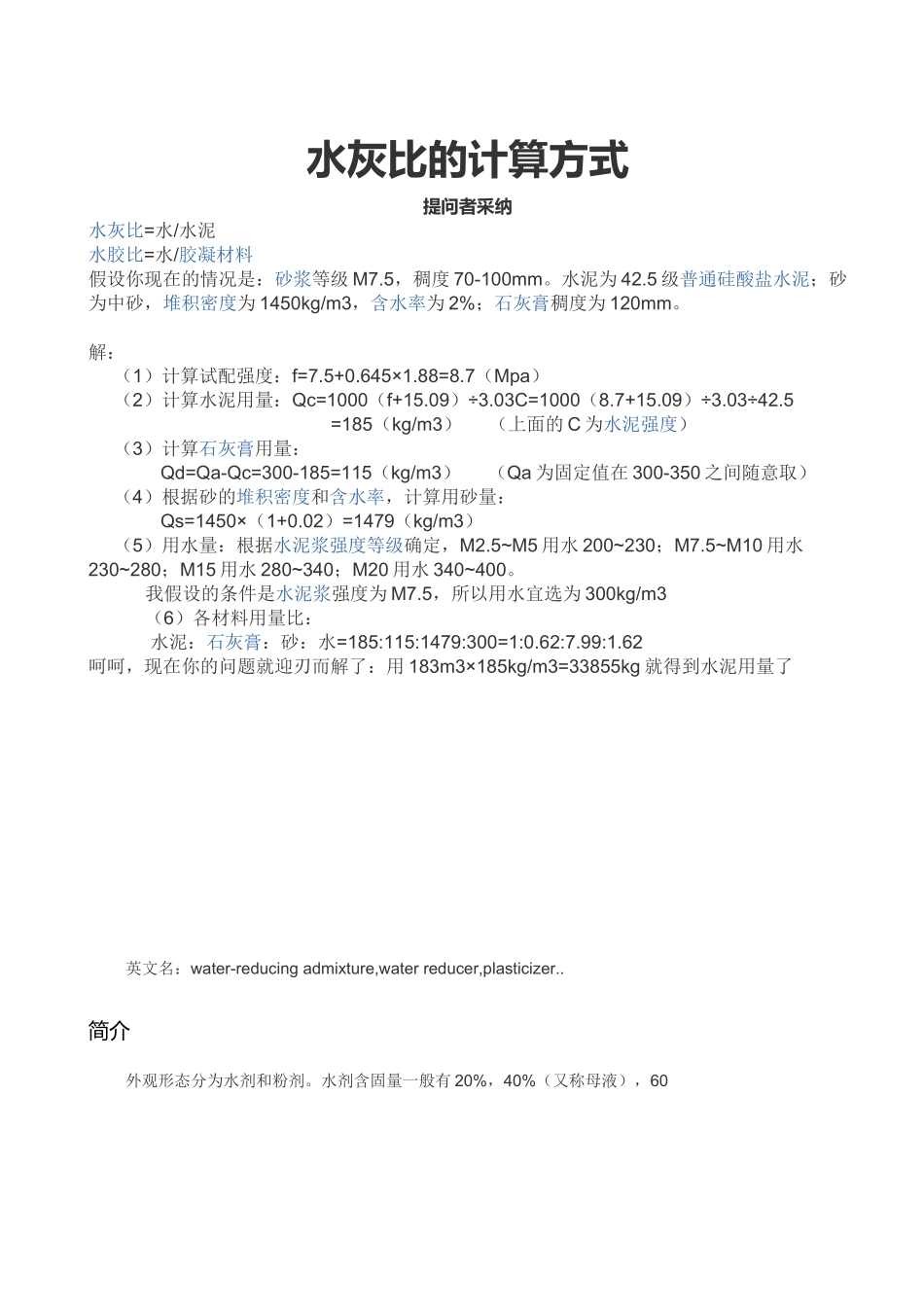

水灰比的计算方式VIP免费

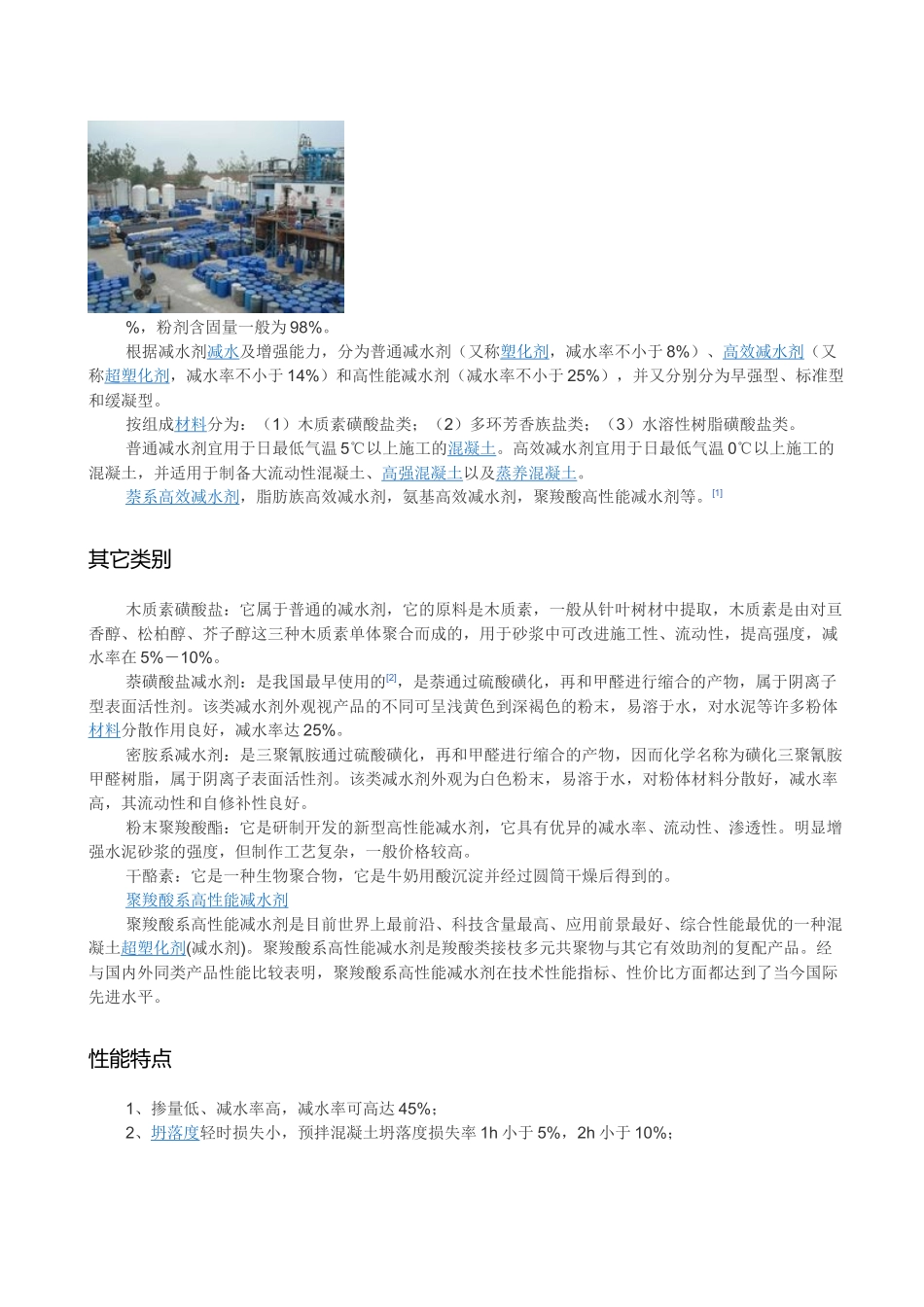

水灰比的计算方式提问者采纳水灰比=水/水泥水胶比=水/胶凝材料假设你现在的情况是：砂浆等级M7.5，稠度70-100mm。水泥为42.5级普通硅酸盐水泥；砂为中砂，堆积密度为1450kg/m3，含水率为2%；石灰膏稠度为120mm。解：（1）计算试配强度：f=7.5+0.645×1.88=8.7（Mрa）（2）计算水泥用量：Qc=1000（f+15.09）÷3.03C=1000（8.7+15.09）÷3.03÷42.5=185（kg/m3）（上面的C为水泥强度）（3）计算石灰膏用量：Qd=Qa-Qc=300-185=115（kg/m3）（Qa为固定值在300-350之间随意取）（4）根据砂的堆积密度和含水率，计算用砂量：Qs=1450×（1+0.02）=1479（kg/m3）（5）用水量：根据水泥浆强度等级确定，M2.5~M5用水200~230；M7.5~M10用水230~280；M15用水280~340；M20用水340~400。我假设的条件是水泥浆强度为M7.5，所以用水宜选为300kg/m3（6）各材料用量比：水泥：石灰膏：砂：水=185:115:1479:300=1:0.62:7.99:1.62呵呵，现在你的问题就迎刃而解了：用183m3×185kg/m3=33855kg就得到水泥用量了英文名：water-reducingadmixture,waterreducer,plasticizer..简介外观形态分为水剂和粉剂。水剂含固量一般有20%，40%（又称母液），60%，粉剂含固量一般为98%。根据减水剂减水及增强能力，分为普通减水剂（又称塑化剂，减水率不小于8%）、高效减水剂（又称超塑化剂，减水率不小于14%）和高性能减水剂（减水率不小于25%），并又分别分为早强型、标准型和缓凝型。按组成材料分为：（1）木质素磺酸盐类；（2）多环芳香族盐类；（3）水溶性树脂磺酸盐类。普通减水剂宜用于日最低气温5℃以上施工的混凝土。高效减水剂宜用于日最低气温0℃以上施工的混凝土，并适用于制备大流动性混凝土、高强混凝土以及蒸养混凝土。萘系高效减水剂，脂肪族高效减水剂，氨基高效减水剂，聚羧酸高性能减水剂等。[1]其它类别木质素磺酸盐：它属于普通的减水剂，它的原料是木质素，一般从针叶树材中提取，木质素是由对亘香醇、松柏醇、芥子醇这三种木质素单体聚合而成的，用于砂浆中可改进施工性、流动性，提高强度，减水率在5%－10%。萘磺酸盐减水剂：是我国最早使用的[2]，是萘通过硫酸磺化，再和甲醛进行缩合的产物，属于阴离子型表面活性剂。该类减水剂外观视产品的不同可呈浅黄色到深褐色的粉末，易溶于水，对水泥等许多粉体材料分散作用良好，减水率达25%。密胺系减水剂：是三聚氰胺通过硫酸磺化，再和甲醛进行缩合的产物，因而化学名称为磺化三聚氰胺甲醛树脂，属于阴离子表面活性剂。该类减水剂外观为白色粉末，易溶于水，对粉体材料分散好，减水率高，其流动性和自修补性良好。粉末聚羧酸酯：它是研制开发的新型高性能减水剂，它具有优异的减水率、流动性、渗透性。明显增强水泥砂浆的强度，但制作工艺复杂，一般价格较高。干酪素：它是一种生物聚合物，它是牛奶用酸沉淀并经过圆筒干燥后得到的。聚羧酸系高性能减水剂聚羧酸系高性能减水剂是目前世界上最前沿、科技含量最高、应用前景最好、综合性能最优的一种混凝土超塑化剂(减水剂)。聚羧酸系高性能减水剂是羧酸类接枝多元共聚物与其它有效助剂的复配产品。经与国内外同类产品性能比较表明，聚羧酸系高性能减水剂在技术性能指标、性价比方面都达到了当今国际先进水平。性能特点1、掺量低、减水率高，减水率可高达45%；2、坍落度轻时损失小，预拌混凝土坍落度损失率1h小于5%，2h小于10%；3、增强效果显著，砼3d抗压强度提高50～110%，28d抗压强度提高40～80%，90d抗压强度提高30～60%；4、混凝土和易性优良，无离析、泌水现象，混凝土外观颜色均一。用于配制高标号混凝土时，混凝土粘聚性好且易于搅拌；5、含气量适中，对混凝土弹性模量无不利影响，抗冻耐久性好；6、能降低水泥早期水化热，有利于大体积混凝土和夏季施工；7、适应性优良，水泥、掺合料相容性好，温度适应性好，与不同品种水泥和掺合料具有很好的相容性，解决了采用其它类减水剂与胶凝材料相容性差的问题；8、低收缩，可明显降低混凝土收缩，抗冻融能力和抗碳化能力明显优于普通混凝土；显著提高混凝土体积稳定性和长期耐久性；9、碱含量极低，碱含量≤0.2%，可有效地防止碱骨料反应的发生10...
