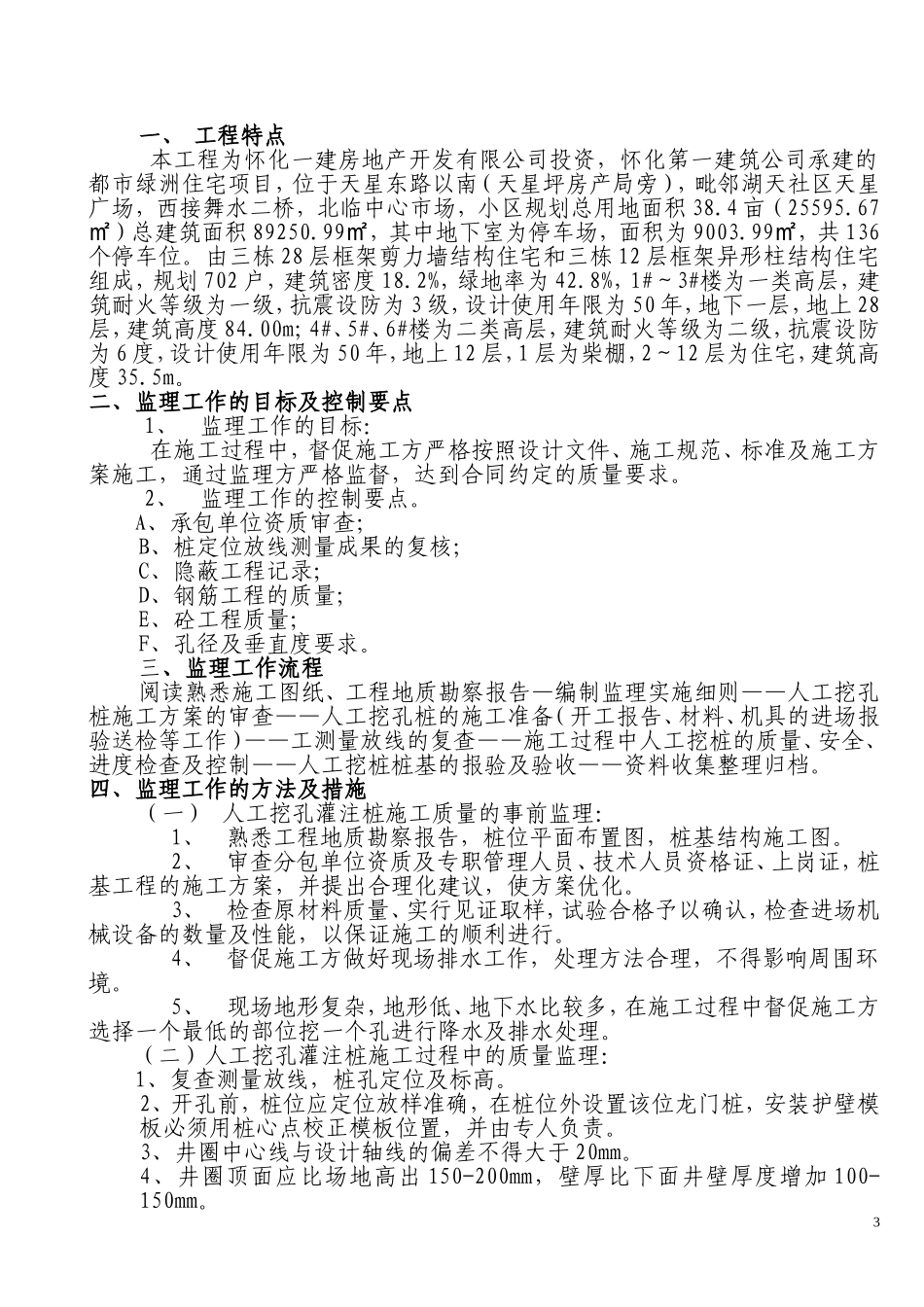

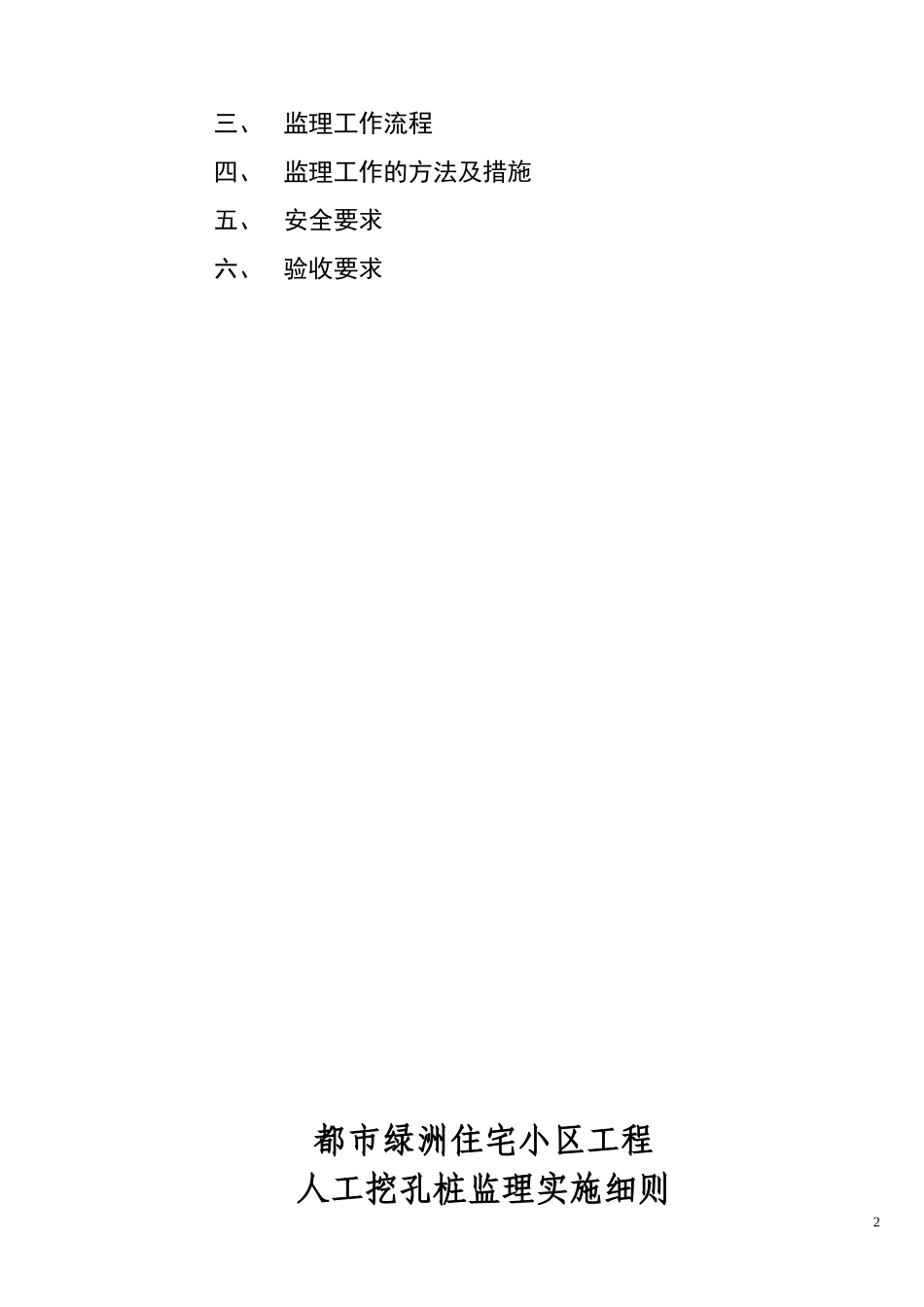

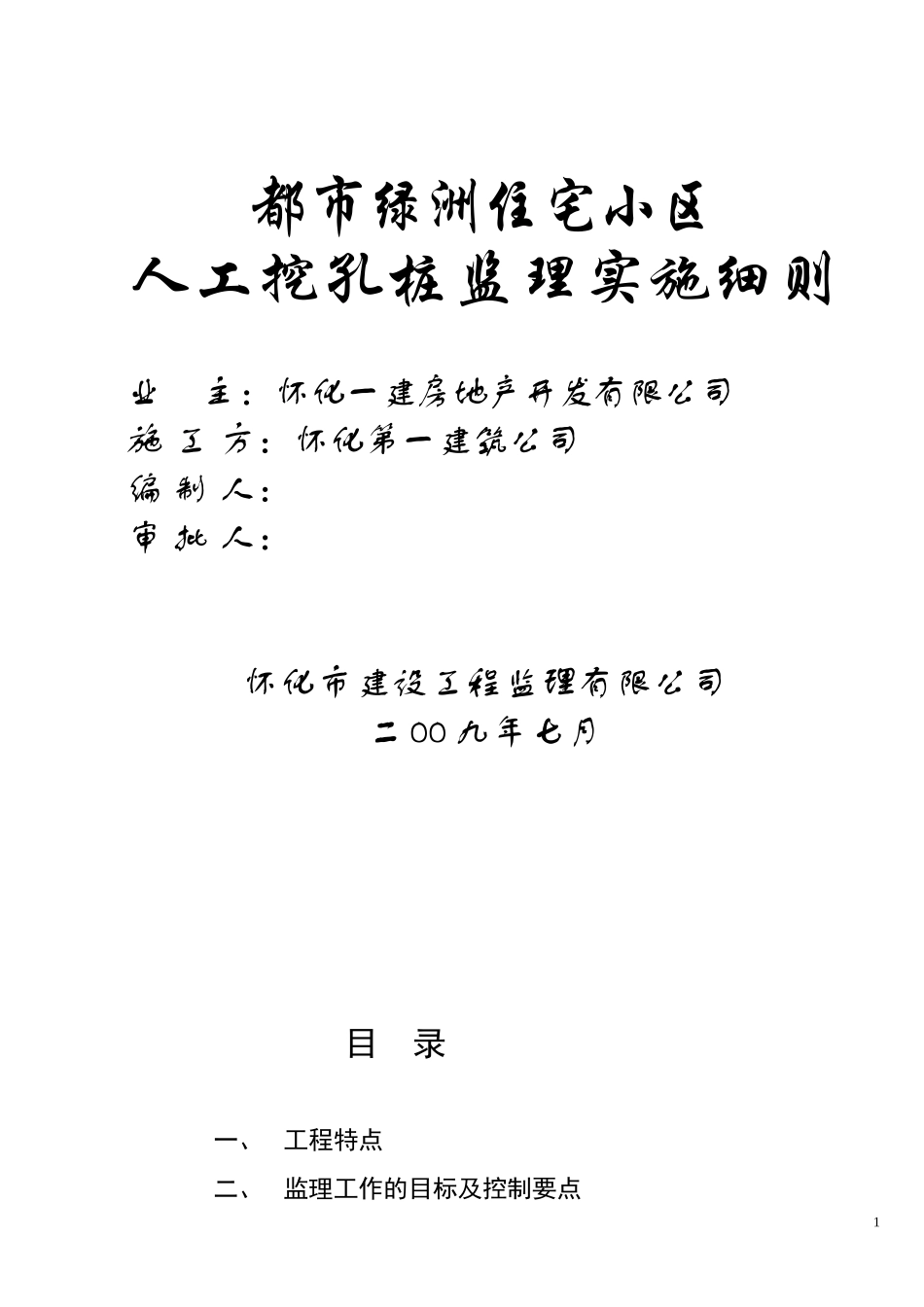

都市绿洲住宅小区人工挖孔桩监理实施细则业主：怀化一建房地产开发有限公司施工方：怀化第一建筑公司编制人：审批人：怀化市建设工程监理有限公司二00九年七月目录一、工程特点二、监理工作的目标及控制要点1三、监理工作流程四、监理工作的方法及措施五、安全要求六、验收要求都市绿洲住宅小区工程人工挖孔桩监理实施细则2一、工程特点本工程为怀化一建房地产开发有限公司投资，怀化第一建筑公司承建的都市绿洲住宅项目，位于天星东路以南（天星坪房产局旁），毗邻湖天社区天星广场，西接舞水二桥，北临中心市场，小区规划总用地面积38.4亩（25595.67）总建筑面积㎡89250.99，其中地下室为停车场，面积为㎡9003.99，共㎡136个停车位。由三栋28层框架剪力墙结构住宅和三栋12层框架异形柱结构住宅组成，规划702户，建筑密度18.2%，绿地率为42.8%，1#～3#楼为一类高层，建筑耐火等级为一级，抗震设防为3级，设计使用年限为50年，地下一层，地上28层，建筑高度84.00m；4#、5#、6#楼为二类高层，建筑耐火等级为二级，抗震设防为6度，设计使用年限为50年，地上12层，1层为柴棚，2～12层为住宅，建筑高度35.5m。二、监理工作的目标及控制要点1、监理工作的目标：在施工过程中，督促施工方严格按照设计文件、施工规范、标准及施工方案施工，通过监理方严格监督，达到合同约定的质量要求。2、监理工作的控制要点。A、承包单位资质审查；B、桩定位放线测量成果的复核；C、隐蔽工程记录；D、钢筋工程的质量；E、砼工程质量；F、孔径及垂直度要求。三、监理工作流程阅读熟悉施工图纸、工程地质勘察报告—编制监理实施细则——人工挖孔桩施工方案的审查——人工挖孔桩的施工准备（开工报告、材料、机具的进场报验送检等工作）——工测量放线的复查——施工过程中人工挖桩的质量、安全、进度检查及控制——人工挖桩桩基的报验及验收——资料收集整理归档。四、监理工作的方法及措施（一）人工挖孔灌注桩施工质量的事前监理：1、熟悉工程地质勘察报告，桩位平面布置图，桩基结构施工图。2、审查分包单位资质及专职管理人员、技术人员资格证、上岗证，桩基工程的施工方案，并提出合理化建议，使方案优化。3、检查原材料质量、实行见证取样，试验合格予以确认，检查进场机械设备的数量及性能，以保证施工的顺利进行。4、督促施工方做好现场排水工作，处理方法合理，不得影响周围环境。5、现场地形复杂，地形低、地下水比较多，在施工过程中督促施工方选择一个最低的部位挖一个孔进行降水及排水处理。（二）人工挖孔灌注桩施工过程中的质量监理：1、复查测量放线，桩孔定位及标高。2、开孔前，桩位应定位放样准确，在桩位外设置该位龙门桩，安装护壁模板必须用桩心点校正模板位置，并由专人负责。3、井圈中心线与设计轴线的偏差不得大于20mm。4、井圈顶面应比场地高出150-200mm，壁厚比下面井壁厚度增加100-150mm。35、护壁厚度、配筋、砼强度均应符合设计要求。6、上下节护壁的搭接长度不得小于50mm。7、每节护壁均应在当日连续施工完毕。8、护壁砼须保证密实，严禁出现蜂窝，麻面及露筋现象。9、护壁模板的拆除宜在24h之后进行。10、人工挖孔桩砼护壁的厚度须符合设计要求，多节护壁、上下节护壁间宜用钢筋拉结。11、桩孔径允许偏差±10mm以内（有护壁砼）。12、桩的垂直度偏差为3‰L（L为桩长）。13、护壁砼厚允许偏差为±30mm。14、对桩的垂直度和直径，应每段检查，发现偏差，随时纠正，保证位置正确15、桩底要支承在设计要求的持力层上，并清除底部虚土，要逐极进行隐蔽检查。16、钢筋笼就位：对重1吨以内的小型钢筋笼，可用带有小卷扬机和活动三木搭的小型吊运机具（或汽车吊）运输和吊放入孔内就位。17、砼的灌筑前须检查孔底的虚土是否清理干净，超过规范要求应及时清理，砼的配制严格按配料单进行配比，坍落度为8-10cm，用机械拌制，砼用手推车运输。每个桩孔须一次性连续浇灌完毕，不得中断。18、浇注桩身砼时，砼必须通过溜槽，当高度超过3m时，应用串筒，串筒末端离孔底高度不宜大于2m，砼采用插入式振捣器振实。19、若实际地质情况与设计不符时，须会同建设方、设计方、监理方等有关部...
