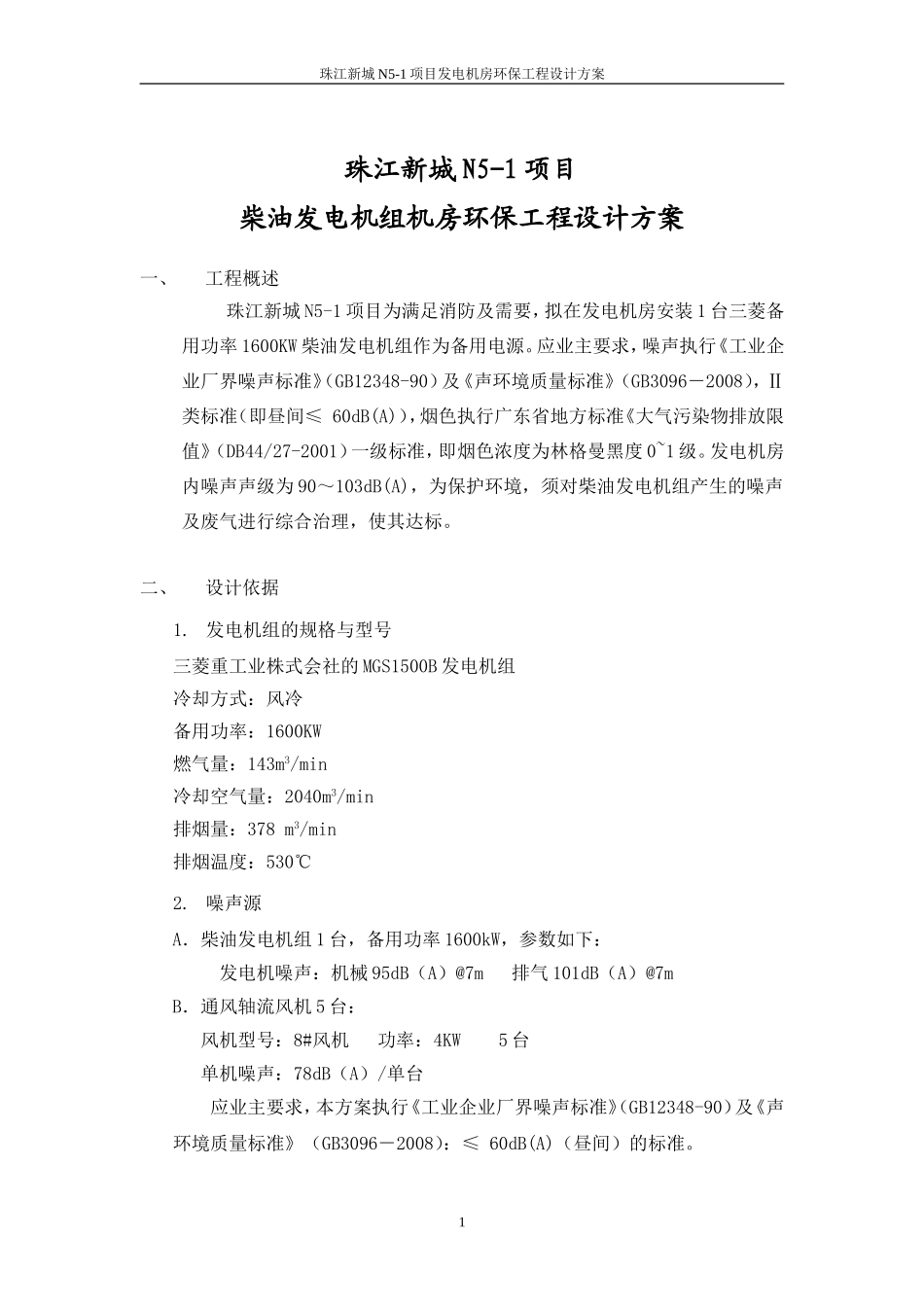

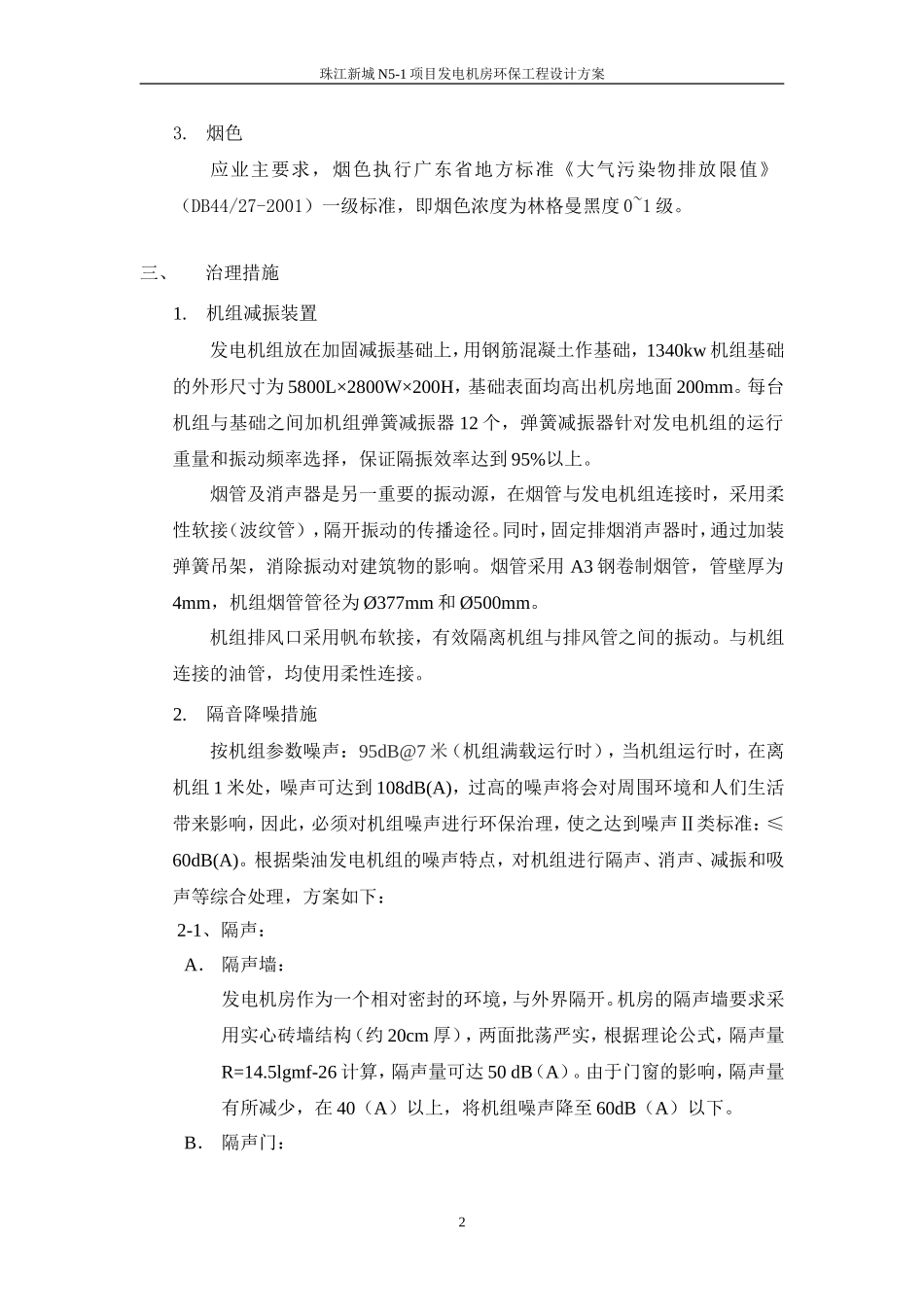

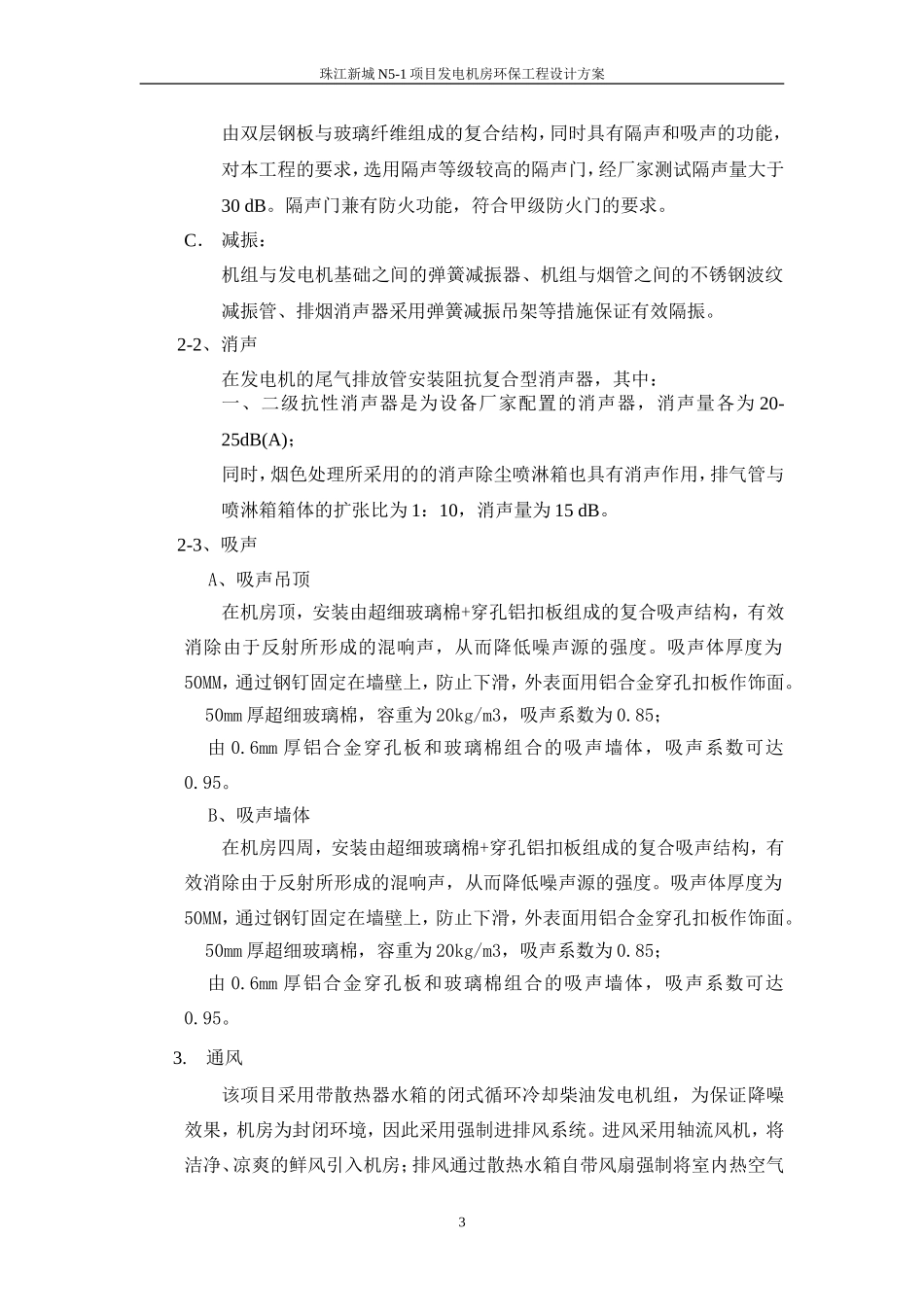

珠江新城N5-1项目发电机房环保工程设计方案珠江新城N5-1项目柴油发电机组机房环保工程设计方案一、工程概述珠江新城N5-1项目为满足消防及需要，拟在发电机房安装1台三菱备用功率1600KW柴油发电机组作为备用电源。应业主要求，噪声执行《工业企业厂界噪声标准》（GB12348-90）及《声环境质量标准》（GB3096－2008），Ⅱ类标准（即昼间≤60dB(A)），烟色执行广东省地方标准《大气污染物排放限值》（DB44/27-2001）一级标准，即烟色浓度为林格曼黑度0~1级。发电机房内噪声声级为90～103dB(A)，为保护环境，须对柴油发电机组产生的噪声及废气进行综合治理，使其达标。二、设计依据1.发电机组的规格与型号三菱重工业株式会社的MGS1500B发电机组冷却方式：风冷备用功率：1600KW燃气量：143m3/min冷却空气量：2040m3/min排烟量：378m3/min排烟温度：530℃2.噪声源A．柴油发电机组1台，备用功率1600kW，参数如下：发电机噪声：机械95dB（A）@7m排气101dB（A）@7mB．通风轴流风机5台：风机型号：8#风机功率：4KW5台单机噪声：78dB（A）/单台应业主要求，本方案执行《工业企业厂界噪声标准》（GB12348-90）及《声环境质量标准》（GB3096－2008）：≤60dB(A)（昼间）的标准。1珠江新城N5-1项目发电机房环保工程设计方案3.烟色应业主要求，烟色执行广东省地方标准《大气污染物排放限值》（DB44/27-2001）一级标准，即烟色浓度为林格曼黑度0~1级。三、治理措施1.机组减振装置发电机组放在加固减振基础上，用钢筋混凝土作基础，1340kw机组基础的外形尺寸为5800L×2800W×200H，基础表面均高出机房地面200mm。每台机组与基础之间加机组弹簧减振器12个，弹簧减振器针对发电机组的运行重量和振动频率选择，保证隔振效率达到95%以上。烟管及消声器是另一重要的振动源，在烟管与发电机组连接时，采用柔性软接（波纹管），隔开振动的传播途径。同时，固定排烟消声器时，通过加装弹簧吊架，消除振动对建筑物的影响。烟管采用A3钢卷制烟管，管壁厚为4mm，机组烟管管径为Ø377mm和Ø500mm。机组排风口采用帆布软接，有效隔离机组与排风管之间的振动。与机组连接的油管，均使用柔性连接。2.隔音降噪措施按机组参数噪声：95dB@7米（机组满载运行时），当机组运行时，在离机组1米处，噪声可达到108dB(A)，过高的噪声将会对周围环境和人们生活带来影响，因此，必须对机组噪声进行环保治理，使之达到噪声Ⅱ类标准：≤60dB(A)。根据柴油发电机组的噪声特点，对机组进行隔声、消声、减振和吸声等综合处理，方案如下：2-1、隔声：A．隔声墙：发电机房作为一个相对密封的环境，与外界隔开。机房的隔声墙要求采用实心砖墙结构（约20cm厚），两面批荡严实，根据理论公式，隔声量R=14.5lgmf-26计算，隔声量可达50dB（A）。由于门窗的影响，隔声量有所减少，在40（A）以上，将机组噪声降至60dB（A）以下。B．隔声门：2珠江新城N5-1项目发电机房环保工程设计方案由双层钢板与玻璃纤维组成的复合结构，同时具有隔声和吸声的功能，对本工程的要求，选用隔声等级较高的隔声门，经厂家测试隔声量大于30dB。隔声门兼有防火功能，符合甲级防火门的要求。C．减振：机组与发电机基础之间的弹簧减振器、机组与烟管之间的不锈钢波纹减振管、排烟消声器采用弹簧减振吊架等措施保证有效隔振。2-2、消声在发电机的尾气排放管安装阻抗复合型消声器，其中：一、二级抗性消声器是为设备厂家配置的消声器，消声量各为20-25dB(A)；同时，烟色处理所采用的的消声除尘喷淋箱也具有消声作用，排气管与喷淋箱箱体的扩张比为1：10，消声量为15dB。2-3、吸声A、吸声吊顶在机房顶，安装由超细玻璃棉+穿孔铝扣板组成的复合吸声结构，有效消除由于反射所形成的混响声，从而降低噪声源的强度。吸声体厚度为50MM，通过钢钉固定在墙壁上，防止下滑，外表面用铝合金穿孔扣板作饰面。50mm厚超细玻璃棉，容重为20kg/m3，吸声系数为0.85；由0.6mm厚铝合金穿孔板和玻璃棉组合的吸声墙体，吸声系数可达0.95。B、吸声墙体在机房四周，安装由超细玻璃棉+穿孔铝扣板组成的复合吸声结构，有效消除由于反射所形成的混响声，从而降低噪声源的强度。吸声体厚度为50MM...
