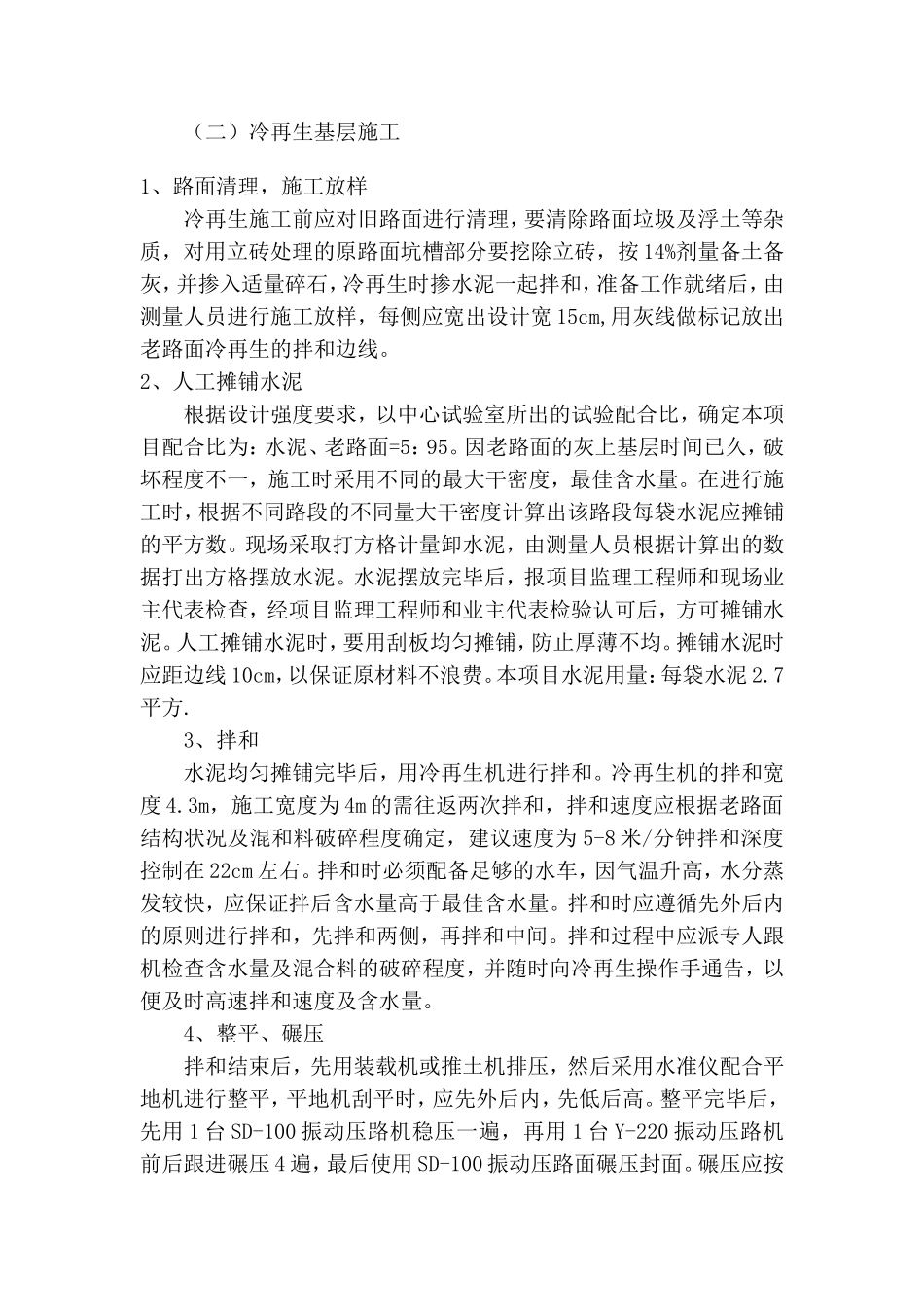

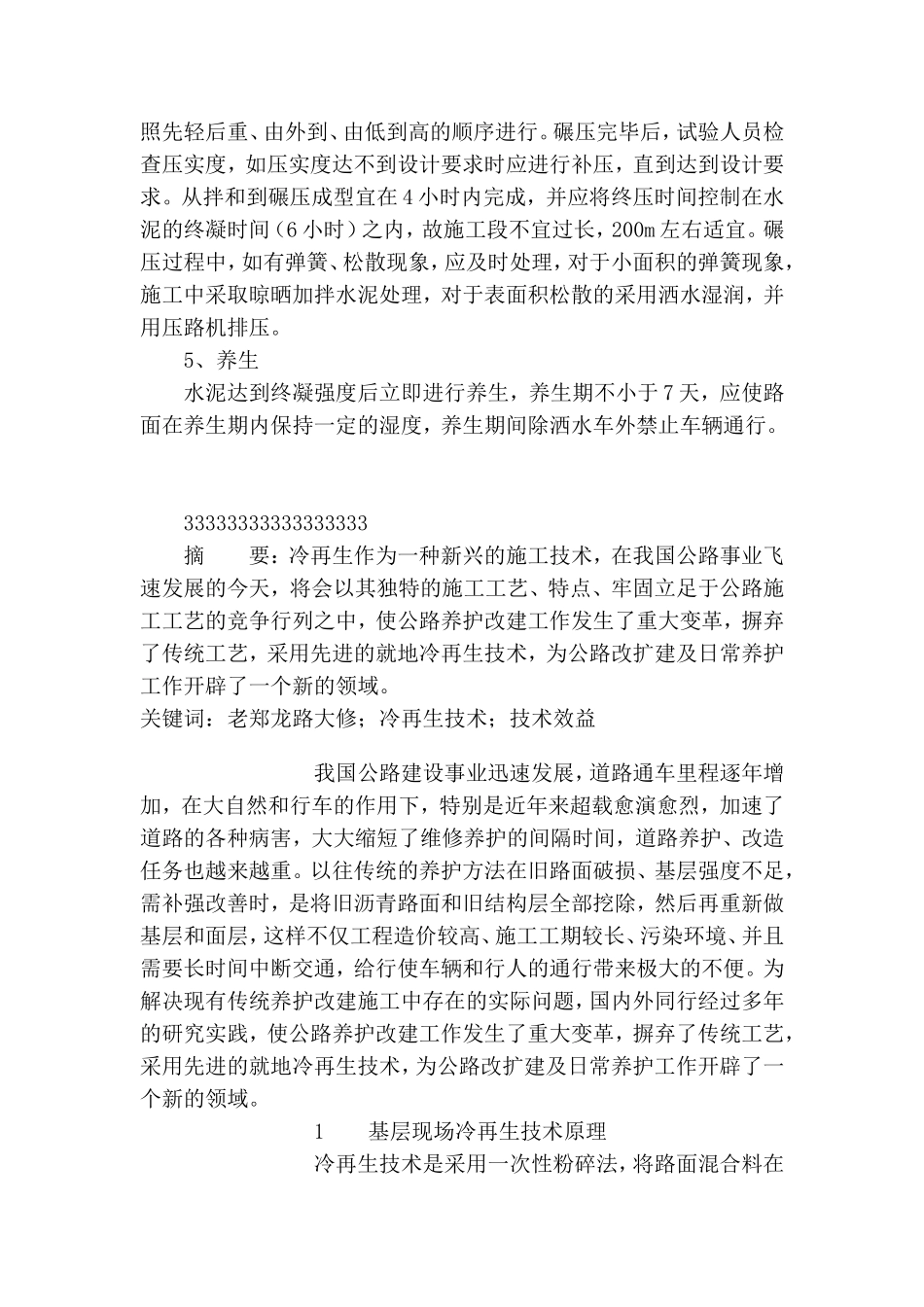

（二）冷再生基层施工1、路面清理，施工放样冷再生施工前应对旧路面进行清理，要清除路面垃圾及浮土等杂质，对用立砖处理的原路面坑槽部分要挖除立砖，按14%剂量备土备灰，并掺入适量碎石，冷再生时掺水泥一起拌和，准备工作就绪后，由测量人员进行施工放样，每侧应宽出设计宽15cm,用灰线做标记放出老路面冷再生的拌和边线。2、人工摊铺水泥根据设计强度要求，以中心试验室所出的试验配合比，确定本项目配合比为：水泥、老路面=5：95。因老路面的灰上基层时间已久，破坏程度不一，施工时采用不同的最大干密度，最佳含水量。在进行施工时，根据不同路段的不同量大干密度计算出该路段每袋水泥应摊铺的平方数。现场采取打方格计量卸水泥，由测量人员根据计算出的数据打出方格摆放水泥。水泥摆放完毕后，报项目监理工程师和现场业主代表检查，经项目监理工程师和业主代表检验认可后，方可摊铺水泥。人工摊铺水泥时，要用刮板均匀摊铺，防止厚薄不均。摊铺水泥时应距边线10cm，以保证原材料不浪费。本项目水泥用量：每袋水泥2.7平方.3、拌和水泥均匀摊铺完毕后，用冷再生机进行拌和。冷再生机的拌和宽度4.3m，施工宽度为4m的需往返两次拌和，拌和速度应根据老路面结构状况及混和料破碎程度确定，建议速度为5-8米/分钟拌和深度控制在22cm左右。拌和时必须配备足够的水车，因气温升高，水分蒸发较快，应保证拌后含水量高于最佳含水量。拌和时应遵循先外后内的原则进行拌和，先拌和两侧，再拌和中间。拌和过程中应派专人跟机检查含水量及混合料的破碎程度，并随时向冷再生操作手通告，以便及时高速拌和速度及含水量。4、整平、碾压拌和结束后，先用装载机或推土机排压，然后采用水准仪配合平地机进行整平，平地机刮平时，应先外后内，先低后高。整平完毕后，先用1台SD-100振动压路机稳压一遍，再用1台Y-220振动压路机前后跟进碾压4遍，最后使用SD-100振动压路面碾压封面。碾压应按照先轻后重、由外到、由低到高的顺序进行。碾压完毕后，试验人员检查压实度，如压实度达不到设计要求时应进行补压，直到达到设计要求。从拌和到碾压成型宜在4小时内完成，并应将终压时间控制在水泥的终凝时间（6小时）之内，故施工段不宜过长，200m左右适宜。碾压过程中，如有弹簧、松散现象，应及时处理，对于小面积的弹簧现象，施工中采取晾晒加拌水泥处理，对于表面积松散的采用洒水湿润，并用压路机排压。5、养生水泥达到终凝强度后立即进行养生，养生期不小于7天，应使路面在养生期内保持一定的湿度，养生期间除洒水车外禁止车辆通行。33333333333333333摘要：冷再生作为一种新兴的施工技术，在我国公路事业飞速发展的今天，将会以其独特的施工工艺、特点、牢固立足于公路施工工艺的竞争行列之中，使公路养护改建工作发生了重大变革，摒弃了传统工艺，采用先进的就地冷再生技术，为公路改扩建及日常养护工作开辟了一个新的领域。关键词：老郑龙路大修；冷再生技术；技术效益我国公路建设事业迅速发展，道路通车里程逐年增加，在大自然和行车的作用下，特别是近年来超载愈演愈烈，加速了道路的各种病害，大大缩短了维修养护的间隔时间，道路养护、改造任务也越来越重。以往传统的养护方法在旧路面破损、基层强度不足，需补强改善时，是将旧沥青路面和旧结构层全部挖除，然后再重新做基层和面层，这样不仅工程造价较高、施工工期较长、污染环境、并且需要长时间中断交通，给行使车辆和行人的通行带来极大的不便。为解决现有传统养护改建施工中存在的实际问题，国内外同行经过多年的研究实践，使公路养护改建工作发生了重大变革，摒弃了传统工艺，采用先进的就地冷再生技术，为公路改扩建及日常养护工作开辟了一个新的领域。1基层现场冷再生技术原理冷再生技术是采用一次性粉碎法，将路面混合料在原路面上就地铣刨、翻挖、破碎，再掺人一定数量、符合标准的再生剂、水泥、水(或加入乳化沥青)和骨料，按设定的厚度，用冷再生机进行处理后，经整形、碾压和后期养生，使其达到设计路基结构层技术要求的一种施工工艺。国外应用实践证明，基层再生技术是公路建设和养护可持续发展的重要组成部分，在我国同样具有重...
