建筑工程计量与计价 第十三讲VIP免费

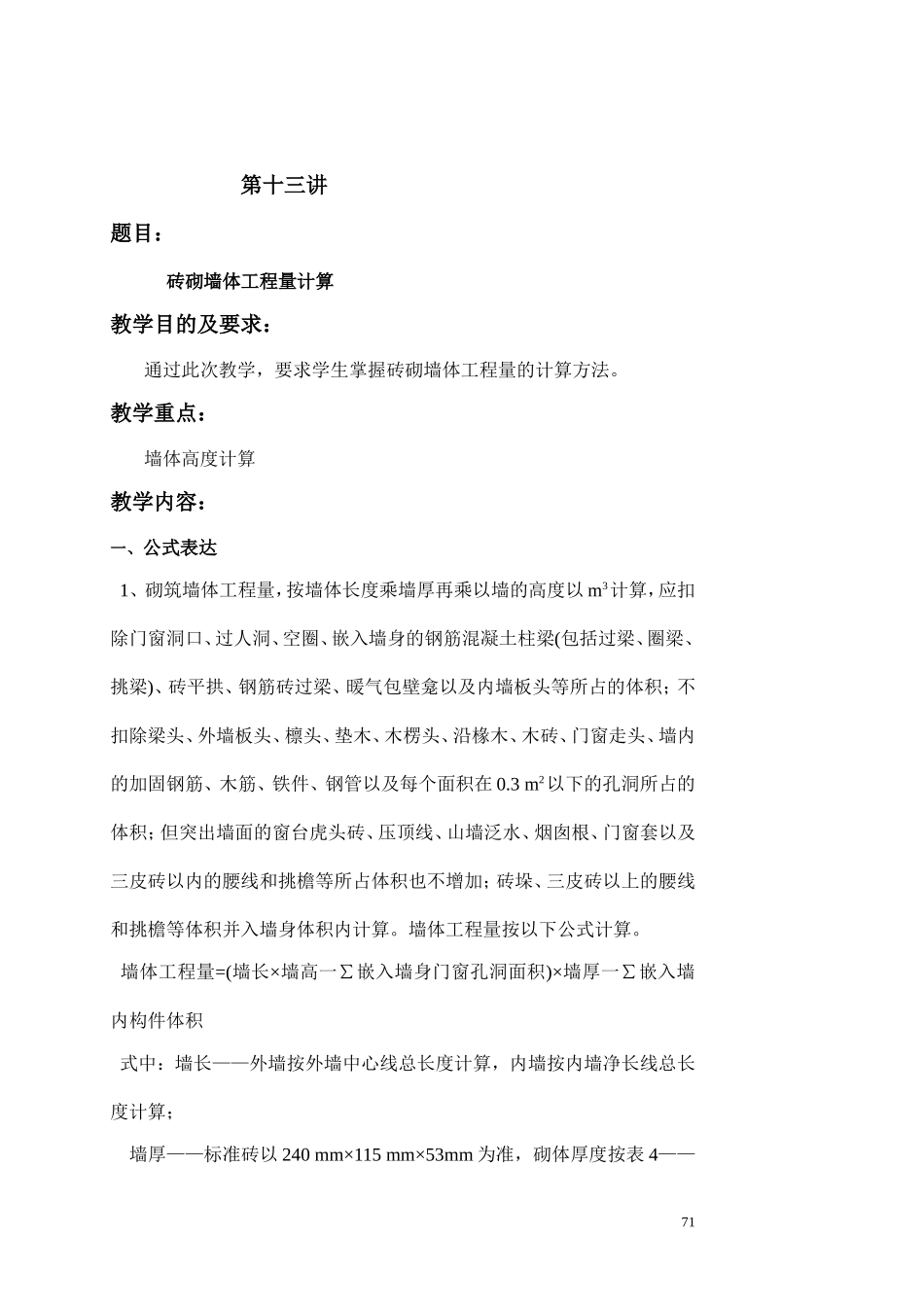

第十三讲题目：砖砌墙体工程量计算教学目的及要求：通过此次教学，要求学生掌握砖砌墙体工程量的计算方法。教学重点：墙体高度计算教学内容：一、公式表达1、砌筑墙体工程量，按墙体长度乘墙厚再乘以墙的高度以m3计算，应扣除门窗洞口、过人洞、空圈、嵌入墙身的钢筋混凝土柱梁(包括过梁、圈梁、挑梁)、砖平拱、钢筋砖过梁、暖气包壁龛以及内墙板头等所占的体积；不扣除梁头、外墙板头、檩头、垫木、木楞头、沿椽木、木砖、门窗走头、墙内的加固钢筋、木筋、铁件、钢管以及每个面积在0.3m2以下的孔洞所占的体积；但突出墙面的窗台虎头砖、压顶线、山墙泛水、烟囱根、门窗套以及三皮砖以内的腰线和挑檐等所占体积也不增加；砖垛、三皮砖以上的腰线和挑檐等体积并入墙身体积内计算。墙体工程量按以下公式计算。墙体工程量=(墙长×墙高一∑嵌入墙身门窗孔洞面积)×墙厚一∑嵌入墙内构件体积式中：墙长——外墙按外墙中心线总长度计算，内墙按内墙净长线总长度计算；墙厚——标准砖以240mm×115mm×53mm为准，砌体厚度按表4——718计算，使用非标准砖时，砌体厚度按砖实际规格和设计厚度计算。2、墙高——按以下规定计算：①外墙身高度：坡屋面无檐口天棚者，其高度算至屋面板底；有屋架且室内外均有天棚者，其高度算至屋架下弦底面另加200mm；有屋架无天棚者，其高度算至屋架下弦底面另加300mm，出檐宽度超过600mm_时，应按实砌高度计算；平屋面的墙身高度算至钢筋混凝土板面。②内墙墙身高度：位于屋架下弦者其高度算至屋架底；无屋架者算至天棚底另加100mm；有钢筋混凝土楼板隔层者算至楼板底；有框架梁时算至梁底面。③内外山墙墙身高度：按山墙处的平均高度计算。④女儿墙高度：按外墙顶面至图示女儿墙顶面的高度计算，其体积按不同墙厚并人相应的外墙工程量内。⑤砖砌围墙，以设计长度乘以高度计算（已综合了柱、压顶、砖拱等因素，不另行计算）。高度的确定以设计室外地坪至砖顶面；有砖压顶算至压顶顶面；无压顶算至围墙顶面；其他材料压顶算至压顶底面。3、墙的计算厚度表4—8标准砖砌体厚度表砖数1/41/23/411.522.53计算厚度/mm53115180240365490615740例：书上P95例5-3讲解程序：先让学生看10分钟提出问题讲解解：外墙中心线=（3.3×3+5.1+1.5+3.6）×2=40.2M72扣除构造柱后中心线长=40.2-0.24×11=37.56M内墙净长线=(1.5+3.6)×2+3.6-0.12×6=13.08M外墙高(扣除圈梁)=0.9+1.8+0.6=3.3M内墙高(扣除圈梁)=0.9+1.8=2.7M扣除门窗面积体积=(7.2+16.2+7.56)×0.24=7.43M3扣除门窗过梁体积=4×0.24×0.12×(0.9+0.50)=0.162M3则内外墙工程量总体积=(37.56×3.3+13.08×2.7-30.96)×0.24-0.162=30.64M3分析:①墙体工程量的计算,要按公式先计算总体积=H×L×D②关键是要准确计算墙体的高度，这里规定比较多，特别是对于坡屋面，要求学生记住平屋面的墙高计算。③要扣除的内容有三部分，一部分是门窗所点的体积，一部分是砼柱、梁等所占的体积，还有一部分是各种其他物质所占的体积。④在扣除时，可以先计算要扣除的体积，然后再减，比如门窗体积，对于第二、第三两种一般在高度上、长度上或宽度上扣除比较方便。二、砌筑附墙烟囱、通风道、垃圾道的工程量，按其外形体积计算，并入所依附的墙体工程量内，不扣除每个孔洞横截面在0.1m2以下的孔洞体积，但孔洞内的抹灰工程量也不增加。三、砌筑砖平拱、钢筋砖过梁的工程量，均按图示尺寸以m3计算，如设计无规定时，则按下面规定计算：砖平拱(或钢筋砖过梁)工程量=砖平拱长×砖平拱宽×墙厚式中：73砖平拱的长度——按门窗洞口宽度两端共加100mm计算；砖平拱的高度——当门窗洞口宽度小于1500mm时，平拱高度按240mm计算；当门窗洞口宽度大于l500mm时，平拱高度按365mm计算；钢筋砖过梁长度——按门窗洞口宽度两端共加500mm计算；钢筋砖过梁梁宽度——按440mm计算。清单规范中没有此项工程量计算。四、砌筑空花墙的工程量，按空花部分外形尺寸以m3计算，空花部分不予扣除。其中实体墙部分以m3另行计算。五、砌筑空斗墙的工程量，按墙的外形尺寸以m3计算。墙角、内外墙交接处、门窗洞口立边、窗台砖及屋檐处的实砌砖部分已包括在定额内，...
