石灰的技术性质VIP免费

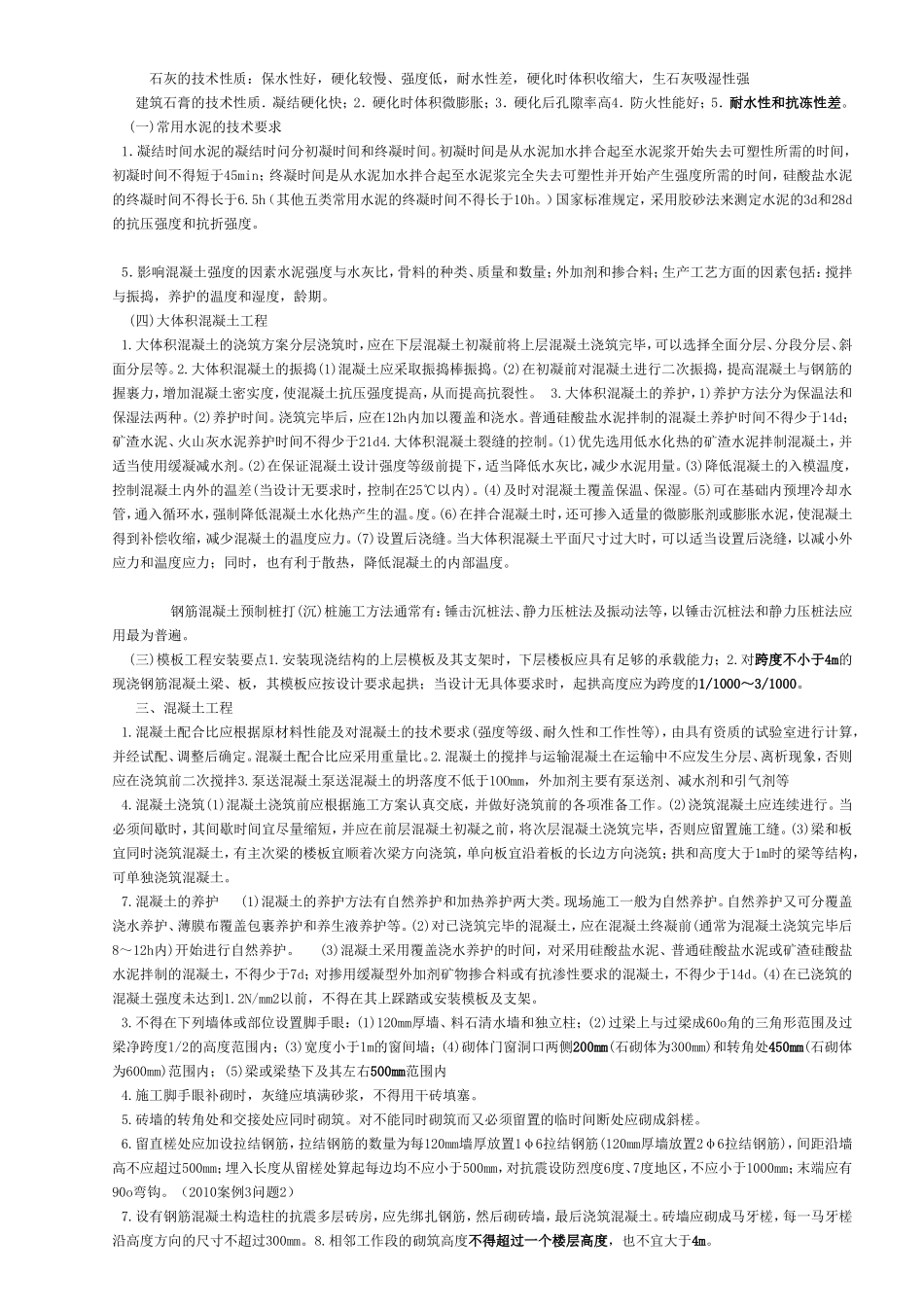

石灰的技术性质：保水性好，硬化较慢、强度低，耐水性差，硬化时体积收缩大，生石灰吸湿性强建筑石膏的技术性质．凝结硬化快；2．硬化时体积微膨胀；3．硬化后孔隙率高4．防火性能好；5．耐水性和抗冻性差。(一)常用水泥的技术要求1．凝结时间水泥的凝结时问分初凝时间和终凝时间。初凝时间是从水泥加水拌合起至水泥浆开始失去可塑性所需的时间，初凝时间不得短于45min；终凝时间是从水泥加水拌合起至水泥浆完全失去可塑性并开始产生强度所需的时间，硅酸盐水泥的终凝时间不得长于6.5h（其他五类常用水泥的终凝时间不得长于10h。）国家标准规定，采用胶砂法来测定水泥的3d和28d的抗压强度和抗折强度。5．影响混凝土强度的因素水泥强度与水灰比，骨料的种类、质量和数量；外加剂和掺合料；生产工艺方面的因素包括：搅拌与振捣，养护的温度和湿度，龄期。(四)大体积混凝土工程1.大体积混凝土的浇筑方案分层浇筑时，应在下层混凝土初凝前将上层混凝土浇筑完毕，可以选择全面分层、分段分层、斜面分层等。2.大体积混凝土的振捣(1)混凝土应采取振捣棒振捣。(2)在初凝前对混凝土进行二次振捣，提高混凝土与钢筋的握裹力，增加混凝土密实度，使混凝土抗压强度提高，从而提高抗裂性。3.大体积混凝土的养护，1)养护方法分为保温法和保湿法两种。(2)养护时间。浇筑完毕后，应在12h内加以覆盖和浇水。普通硅酸盐水泥拌制的混凝土养护时间不得少于14d；矿渣水泥、火山灰水泥养护时间不得少于21d4.大体积混凝土裂缝的控制。(1)优先选用低水化热的矿渣水泥拌制混凝土，并适当使用缓凝减水剂。(2)在保证混凝土设计强度等级前提下，适当降低水灰比，减少水泥用量。(3)降低混凝土的入模温度，控制混凝土内外的温差(当设计无要求时，控制在25℃以内)。(4)及时对混凝土覆盖保温、保湿。(5)可在基础内预埋冷却水管，通入循环水，强制降低混凝土水化热产生的温。度。(6)在拌合混凝土时，还可掺入适量的微膨胀剂或膨胀水泥，使混凝土得到补偿收缩，减少混凝土的温度应力。(7)设置后浇缝。当大体积混凝土平面尺寸过大时，可以适当设置后浇缝，以减小外应力和温度应力；同时，也有利于散热，降低混凝土的内部温度。钢筋混凝土预制桩打(沉)桩施工方法通常有：锤击沉桩法、静力压桩法及振动法等，以锤击沉桩法和静力压桩法应用最为普遍。(三)模板工程安装要点1.安装现浇结构的上层模板及其支架时，下层楼板应具有足够的承载能力；2.对跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度应为跨度的1/1000～3/1000。三、混凝土工程1.混凝土配合比应根据原材料性能及对混凝土的技术要求(强度等级、耐久性和工作性等)，由具有资质的试验室进行计算，并经试配、调整后确定。混凝土配合比应采用重量比。2.混凝土的搅拌与运输混凝土在运输中不应发生分层、离析现象，否则应在浇筑前二次搅拌3.泵送混凝土泵送混凝土的坍落度不低于1OOmm，外加剂主要有泵送剂、减水剂和引气剂等4.混凝土浇筑(1)混凝土浇筑前应根据施工方案认真交底，并做好浇筑前的各项准备工作。(2)浇筑混凝土应连续进行。当必须间歇时，其间歇时间宜尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕，否则应留置施工缝。(3)梁和板宜同时浇筑混凝土，有主次梁的楼板宜顺着次梁方向浇筑，单向板宜沿着板的长边方向浇筑；拱和高度大于1m时的梁等结构，可单独浇筑混凝土。7.混凝土的养护(1)混凝土的养护方法有自然养护和加热养护两大类。现场施工一般为自然养护。自然养护又可分覆盖浇水养护、薄膜布覆盖包裹养护和养生液养护等。(2)对已浇筑完毕的混凝土，应在混凝土终凝前(通常为混凝土浇筑完毕后8～12h内)开始进行自然养护。(3)混凝土采用覆盖浇水养护的时间，对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂矿物掺合料或有抗渗性要求的混凝土，不得少于14d。(4)在已浇筑的混凝土强度未达到1.2N/mm2以前，不得在其上踩踏或安装模板及支架。3.不得在下列墙体或部位设置脚手眼：(1)120mm厚墙、料石清水墙和独立柱；(2)过梁上与过梁成60o角的三角形范...
